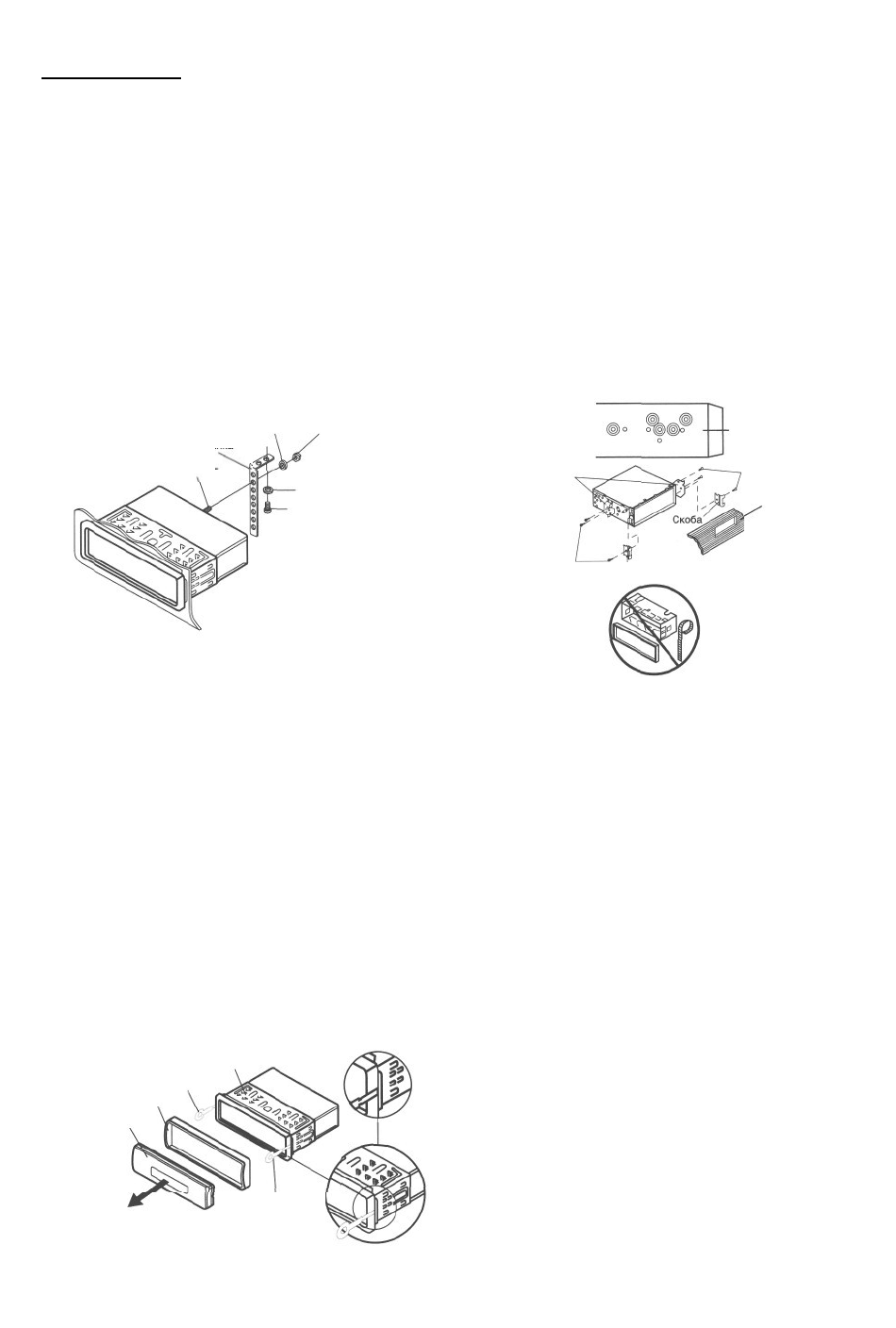

УСТАНОВКА
подключите антенну и соединительные
жгуты. При этом на радиоприемнике
должен мигать светодиод красного цвета
(указатель отсутствия съемной панели).
3 Вставьте радиоприемник в раму до упора.
Закрепите радиоприемник с задней стороны
на корпус автомобиля с помощью планки
(изгибаемой по месту крепления) и
крепежных деталей, входящих в комплект
монтажных частей в соответствии с
рисунком.
Установочный болт
Монтажная планка
Шайба пружинная
Гайка (5 мм)
Шайба
Винт саморез (5x25 мм)
ИЗВЛЕЧЕНИЕ РАДИОПРИЕМНИКА
1 Отключите замок зажигания.
2 Снимите переднюю панель и декоративную
накладку радиоприемника.
3 Освободите радиоприемник от монтажной
планки.
4 Вставьте до упора ключи, входящие в
комплект монтажных частей, в боковые
отверстия на обрамлении радиоприемника.
5 Извлеките радиоприемник из рамы,
потянув его за ключи на себя.
6 Отсоедините от радиоприемника
соединительные жгуты и антенный кабель.
Рама установочная
Ключ
Декоративная накладка
Передняя панель
Ключ
УСТАНОВКА ЗА ПРИБОРНОЙ
ПАНЕЛЬЮ (Вариант Б)
Для установки радиоприемника в автомобилях
NISSAN и TOYOTA используйте отверстия на
боковых поверхностях с маркировкой Т (TOY-
OTA), N (NISSAN) и специальные кронштейны.
Закрепите радиоприемник в автомобиле с
помощью специальных кронштейнов, скоб и
винтов размером 5 х 5 мм или 4 x 5 мм.
Крепежные
отверстия
Заводской
кронштейн
Винт
Приборная панель
Винт
Скоба
Примечание - При установке
радиоприемника по варианту Б рама
установочная, декоративная накладка, планка
не используются.
4
