6
ПОДСОЕДИНЕНИЯ
LADA CD 1024MP
1. Этот аппарат работает на источнике посто
янного тока 12 В с минусом на массе.
2. Перед началом подсоединения отключите
источник питания, вынув предохранитель.
3. Подсоедините провода питания аппарата к
соответствующим цепям автомобиля, защи
щенным предохранителями.
4. Подсоедините черный провод к металличе
скому корпусу автомобиля.
Примечание:
неправильное подсоединение приведет к ликви
дации гарантии этого аппарата.
Замена предохранителя
При замене перегоревшего предохранителя
используйте предохранитель того же номинала.

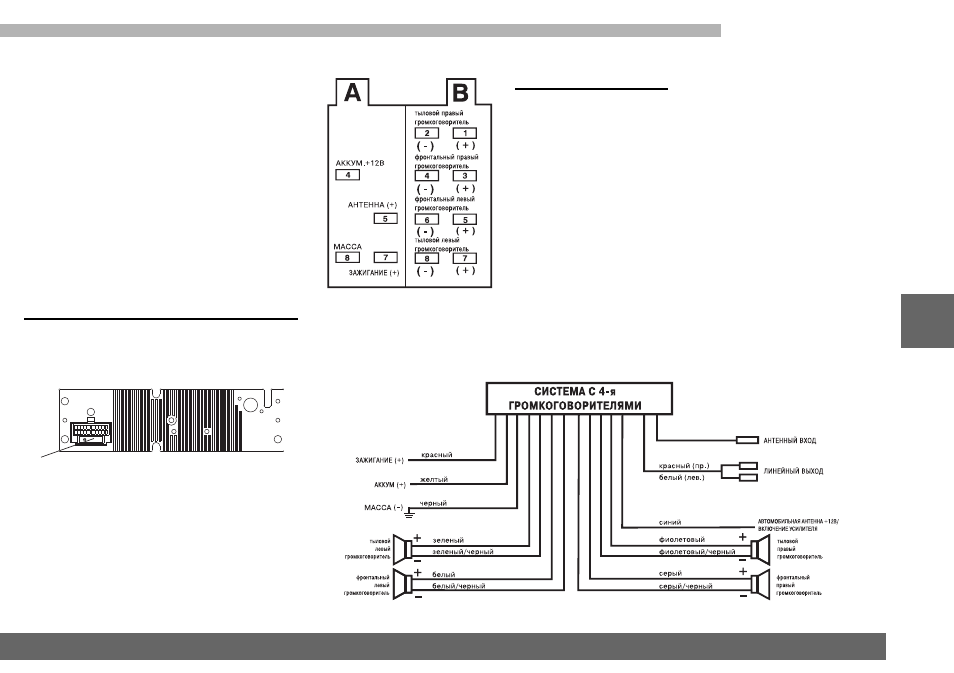

ПРЕДОХРАНИТЕЛЬ
РЕСИВЕР (вид сзади)
ISO разъем
Разъем А:
4. Желтый
5. Синий
7. Красный
8. Черный
Разъем В:
1. Фиолетовый
2. Фиолетовый/Черный
3. Серый
4. Серый/Черный
5. Белый
6. Белый/Черный
7. Зеленый
8. Зеленый/Черный
