Rev. 1.06
- 12 -
STP-131

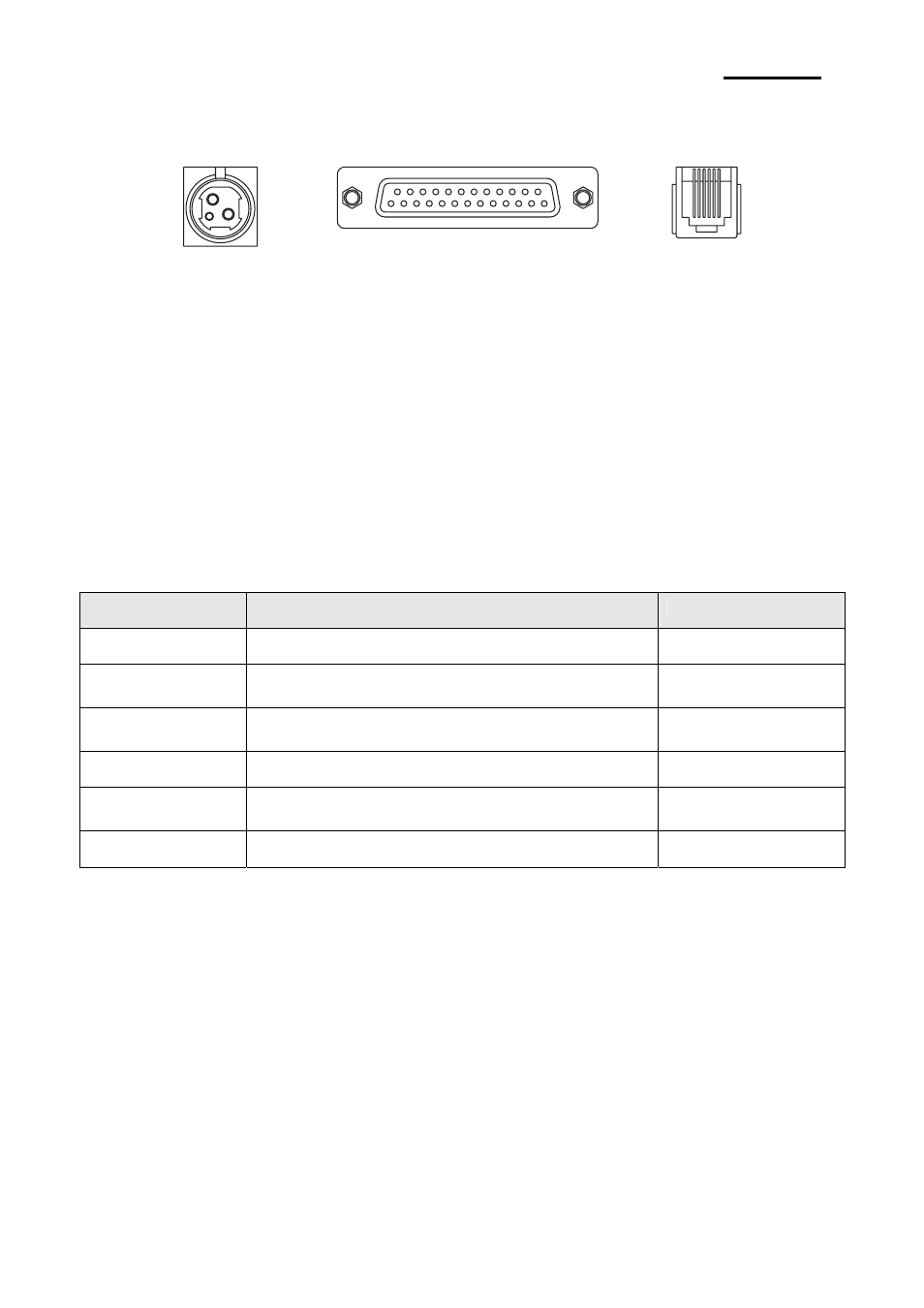

2-3 Подключение кассового аппарат
Разъем кассового
аппарата
※
ПРЕДУПРЕЖДЕНИЕ
Используйте кассовый аппарат, соответствующий данному принтеру по
спецификациям. Использование другого кассового аппарата может привести к
неисправности принтера и кассового аппарата.
※
ВНИМАНИЕ
Не подключайте телефонную линию к кассовому аппарату; это может привести к
повреждению телефонной линии и принтера.
Подключите провод кассового аппарата к разъему для кассового аппарата на задней
стороне принтера рядом с разъемом питания.
Контакт №
Название сигнала
Направление
1
Заземление корпуса -
2
Сигнал возбуждения
(кассовый аппарат) 1
Выходящий
3
Сигнал открывания
/ закрывания кассового аппарата
Входящий
4 +24В -
5
Сигнал возбуждения
(кассовый аппарат) 2
Выходящий
6
Заземление сигнала -
