Rev. 1.05
- 8 -
SRP-350/352plusIIA&C
1-

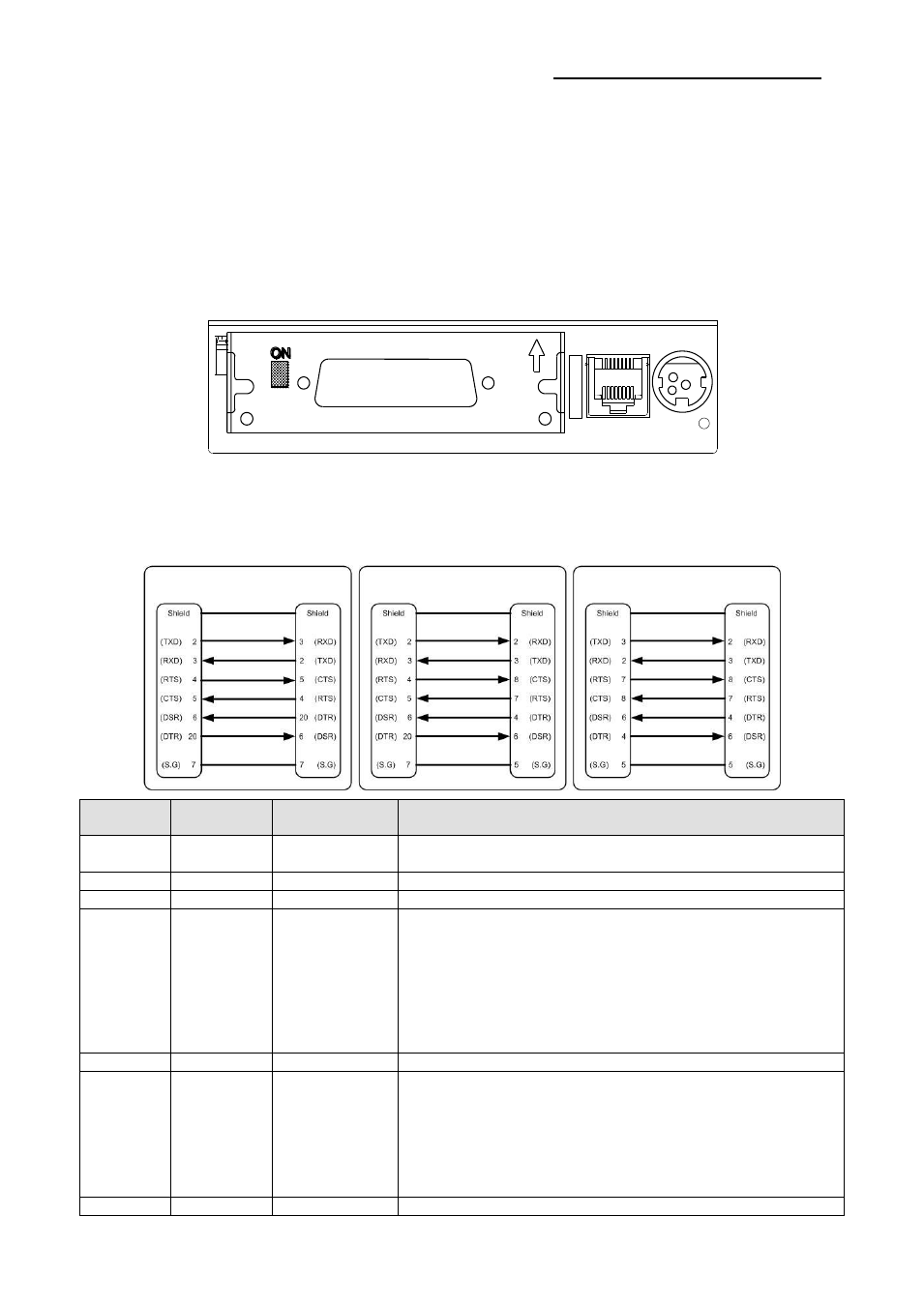

2 Подключение соединительных шнуров
К принтеру можно подключить до трех шнуров. Все они подключаются к разъемам,
расположенным на специальной панели с тыльной стороны принтера:
※
Примечание
Шнуры подключайте только при отключенном электропитании принтера и кассового
аппарата.
1-2-1
Последовательный интерфейс (RS-232C)
※
На плате последовательного интерфейса имеется подстроечный переключатель.
Когда он установлен в положение "включено", DTR и RTS соединены между собой.
№
вывода
Наим.
сигнала
Направл.
сигнала
Функция
BODY
(КОРПУС)
Frame GND
-
Заземление на раму
2
TXD
Выход
Передача данных
3
RXD
Вход
Получение данных
6
DSR
Вход
Отражает готовность хоста (главного ПК) получать
данные. (Обмен сигналами H/W)
1) ОТМЕТКА (логич. 1): хост может принимать данные.
2) ПРОБЕЛ (логич. 0): хост не может принимать данные.
3) Принтер передает данные хосту после подтверждения
данного сигнала.
4) При выборе обмена сигналами по схеме XON/XOFF
принтер не осуществляет проверку данного сигнала.
7
Signal GND
-
«Подвешенная» земля
20
DTR
Выход
Отражает, не занят ли принтер. (Обмен сигналами H/W)
1) ОТМЕТКА (логич. 1): принтер занят.
2)
ПРОБЕЛ (логич. 0): принтер не занят.
3)
Хост передает данные принтеру после подтверждения
данного сигнала.
4)
При выборе обмена сигналами по схеме XON/XOFF
хост не осуществляет проверку данного сигнала.
Shield
Frame GND
-
Заземление на раму
Разъем
выдвижного
ящика
Разъем
Разъем интерфейса
к принтеру
(25P)
к кассовому
аппарату (25P)
к принтеру
(25P)
к кассовому
аппарату (9P)
к принтеру
(9P)
к кассовому
аппарату (9P)
