Rev. 1.04
- 8 -
SRP-350II
1-2

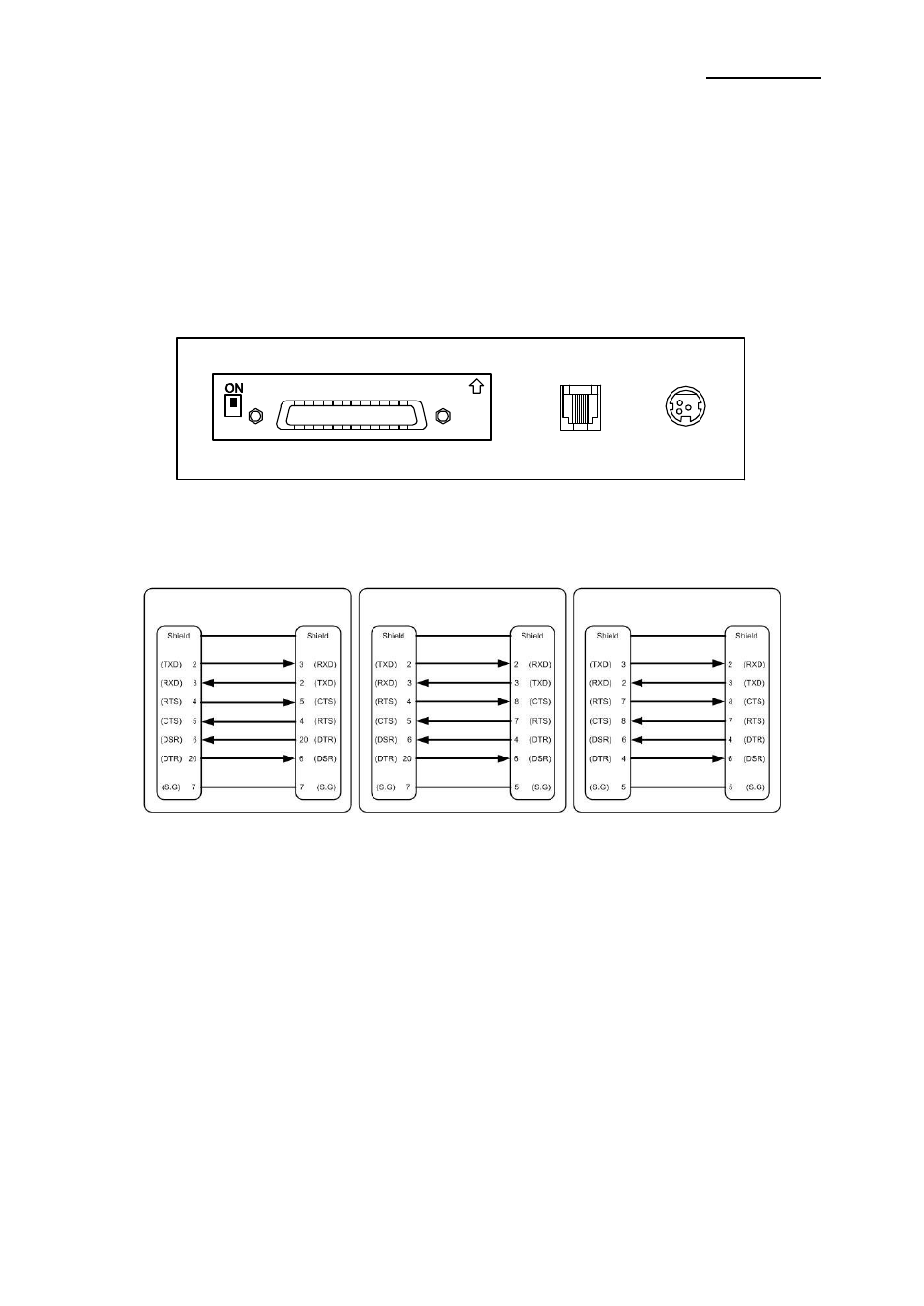

Подключение соединительных шнуров
К принтеру можно подключить до трех шнуров. Все они подключаются к разъемам,
расположенным на специальной панели с тыльной стороны принтера:
※
Примечание
Шнуры подключайте только при отключенном электропитании принтера и кассового
аппарата.
1-2-1
Последовательный интерфейс (RS-232C)
※
На плате последовательного интерфейса имеется подстроечный
переключатель. Когда он установлен в положение "включено", DTR и RTS
соединены между собой.
IFA-S TYPE
Разъем
выдвижного
ящика
Разъем
Разъем интерфейса
к принтеру
(25P)
к кассовому
аппарату (25P)
к принтеру
(25P)
к кассовому
аппарату (9P)
к принтеру
(9P)
к кассовому
аппарату (9P)
