Kenwood KDC-2024S RU - Инструкция (Страница 14)

— 32 —
Py
ccкий
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
TEL MUTE
P.CONT
ANT.CONT
REAR
L
R
Задний правый
вывод (Kрасный)
4
Задний левый
вывод (Белый)
10
Kабель батареи (Желтый) 6
Провод зажигания
(Kрасный)
7
Вход антенны
FM/AM
3
Шнур антенны (ISO) 1
Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность 3)
2
Жгут проводов
(Принадлежность 1)
16
Eсли вы не подключаете
этот шнур, убедитесь в том,
что он находится внутри
контактного столбика.
18
Управление питанием
/управляющий кабель
двигателя антенны
(Cиний/Белый)
20
Присоедините или к выводу
управления питанием,
пользуясь усилителем
питания, который не входит
в комплект поставки, или к
выводу управления
антенной в автомобиле.
23
Штепсель А-7
(Kрасный)
8
Разъем A
Разъем B
Предохранитель (10A) 13
Taблица функций разеъема
Номера штырей
разъемов ISO
Цвет кабеля Функции
Разъем для
внешнего питания
A–4
A–5
A–7
A–8
Разъем для
колонок
B–1
B–2
B–3
B–4
B–5
B–6
B–7
B–8
Желтый
Cиний/Белый
Kрасный
Черный
Фиолетовый
Фиолетовый/Черный
Cерый
Cерый/Черный
Белый
Белый/Черный
Зеленый
Зеленый/Черный
Аккумулятор
Управление питанием
Зажигание (АCC)
Заземляющее
соединение (земля)
Задний правый (+)
Задний правый (–)
Передний правый (+)
Передний правый (–)
Передний левый (+)
Передний левый (–)
Задний левый (+)
Задний левый (–)
Штепсель А-4
(Желтый)
9

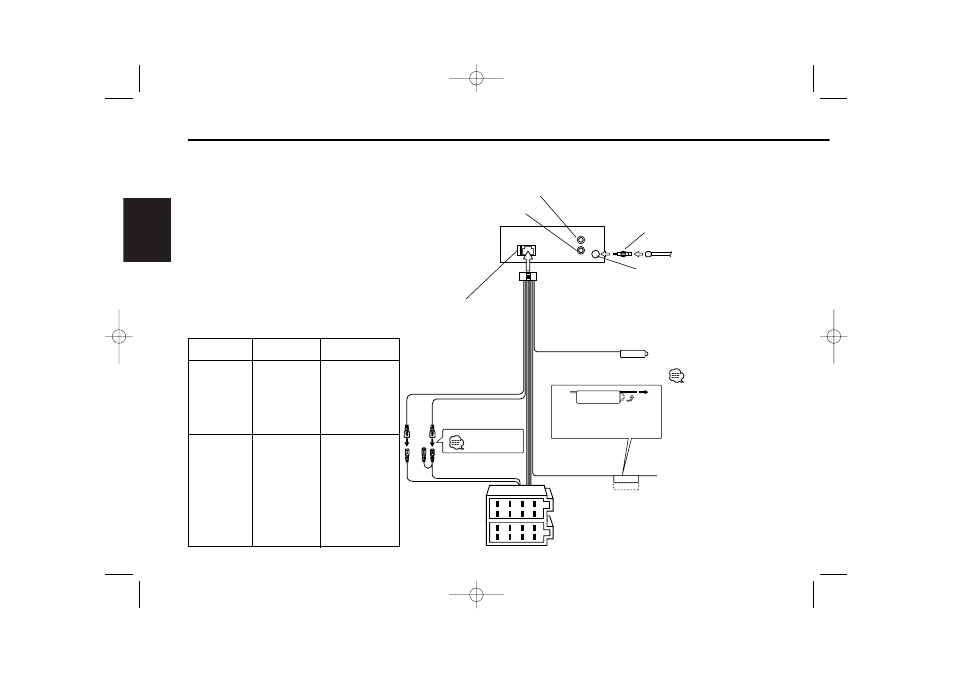

Подсоединение кабелей к гнездам для подключения
Н использутся
Н допускайт выхода
провода из контакта.
См. стр. 33
