7
1. В режиме регулятора мощности – адрес
блока в пространстве DMX и уровни выходных
сигналов в виде столбиков.
Адрес: 1
2. В режиме темнителя – яркость в процентах,
время изменения яркости на 100% в секундах
(максимальное значение 90с), текущее
состояние темнителя (С – стоп,
↑ – нарастание,
↓ – уменьшение) и индикация уровня яркости в
виде столбика.
Яркость: 100% С
Общее время: 10с
Время
нарастания/уменьшения
яркости
устанавливается
кнопками «Í» и «Î». Сохранение времени в энергонезависимую
память производится при нажатии на любую другую кнопку или
автоматически через 5с после последнего нажатия на кнопку «Í» или
«Î».
При состоянии темнителя «Стоп» нажатие на кнопку «Ð»/«Ï»
переводит темнитель в состояние уменьшения/нарастания яркости.
Однократное нажатие кнопки «Режим» во время отработки режима
изменения яркости инициирует состояние «Стоп».
Система меню
1. Установка адреса блока DMX
Находясь в исходном состоянии необходимо нажать кнопку
«Режим».
В
правом
верхнем
углу
появятся
мигающие символы "<<–>>", индицирующие
установку адреса.
Адрес: 1 <<–>>
Каналов: 12
Новый адрес выбирается кнопками «Í» и «Î», и может
принимать значение от 1 до 512 с шагом 1. На нижней строчке
указывается число принимаемых каналов, начиная с заданного адреса.
2. Установка подкала
На дисплее в этом режиме отображаются
номер канала для которого устанавливается
подкал и, собственно, величина подкала.
Канал: 1
Подкал: 0%
Руководство по эксплуатации
7Д12-16 DMX-512
4
МЕРЫ ПРЕДОСТОРОЖНОСТИ
−
Запрещается эксплуатация блока без заземления
−
Все операции по коммутации нагрузки должны выполняться при
отключенной сети
−
Проводник в месте подключения к блоку не должен содержать
остатков флюса или следы окисления
−

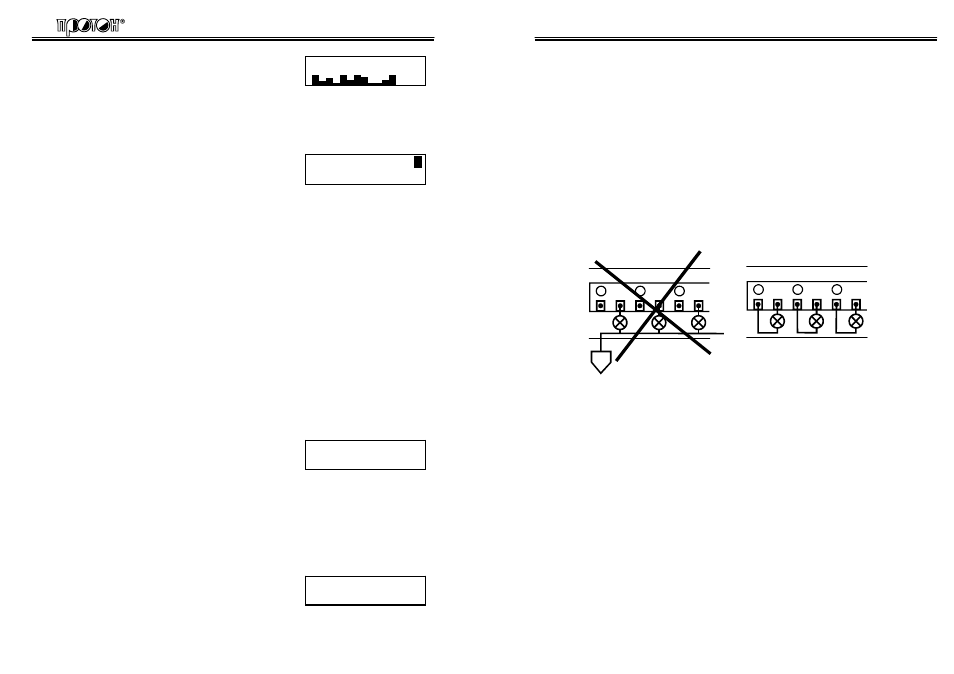

Запрещается подключение цепей нагрузки с использованием
общей нейтрали:
12
11
10
N
N
N
НЕПРАВИЛЬНО
N
Общая нейтраль
12
11
10
N
N
N
ПРАВИЛЬНО
−
Использование в качестве нагрузки люминесцентных ламп,
стробоскопов, ламп типа ДРИШ и HMI может вывести прибор из
строя
−
Запрещается перекрывать доступ охлаждающего воздуха и
отключать вентилятор, это может повлечь за собой перегрев и
выход из строя оконечных каскадов.
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ
На лицевой панели блока расположены:
