Инструкция по эксплуатации Proton D4-10DMX-512
Страница 4
3
A N
220 В 50 Гц
1
2
3
4
N
N
N
N
Фаза
Нейтраль
−

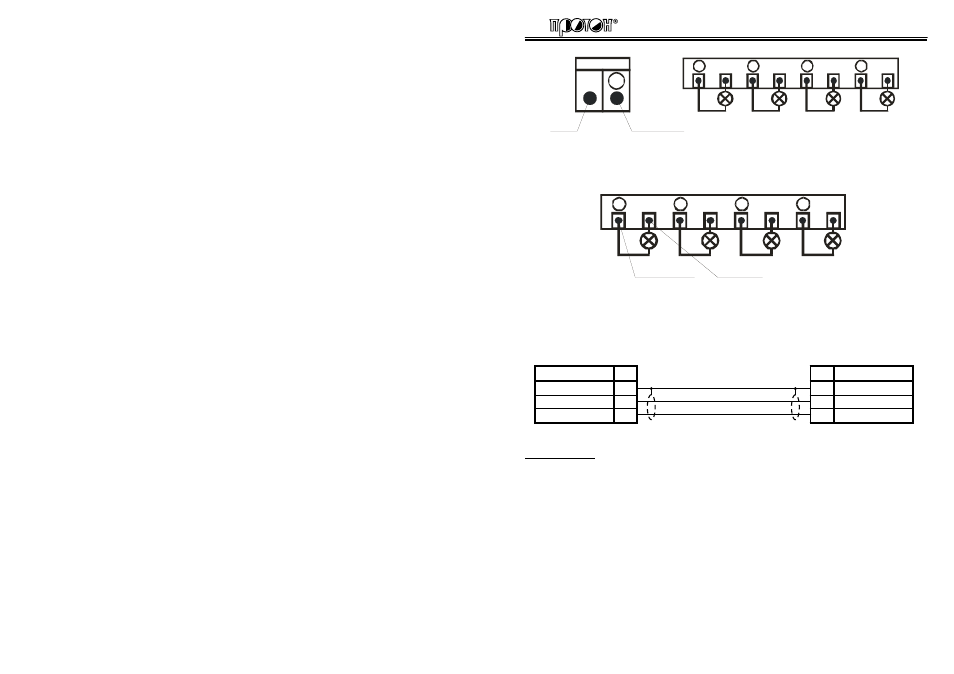

Подсоедините кабели цепей нагрузки к выходным клеммам в
соответствии с приведенной схемой:
1
2
3
4
N
N
N
N
Нейтраль
Выход канала
−
Для работы от внешней DMX-консоли подсоедините симметричный
экранированный кабель (экранированную витую пару) с волновым
сопротивлением 90–110 Ом к разъемам управления DMX 512 по
следующей схеме:
Контакт
№
№
Контакт
Общий
1
1
Общий
Сигнал (–)
2
2
Сигнал (–)
Сигнал (+)
3
3
Сигнал (+)
ВНИМАНИЕ: не забывайте устанавливать терминатор при значительной
длине кабеля управления или при количестве потребителей DMX более5
Терминатор представляет собой кабельную часть разъема XRL-3 с
резистором, сопротивление которого равно волновому сопротивлению
кабеля (см. выше – 90-110 Ом) и мощностью рассеивания ≥ 0.125 Вт,
включенным между выводами 2 и 3. Терминатор включается в выходной
разъем последнего на линии DMX-прибора.
