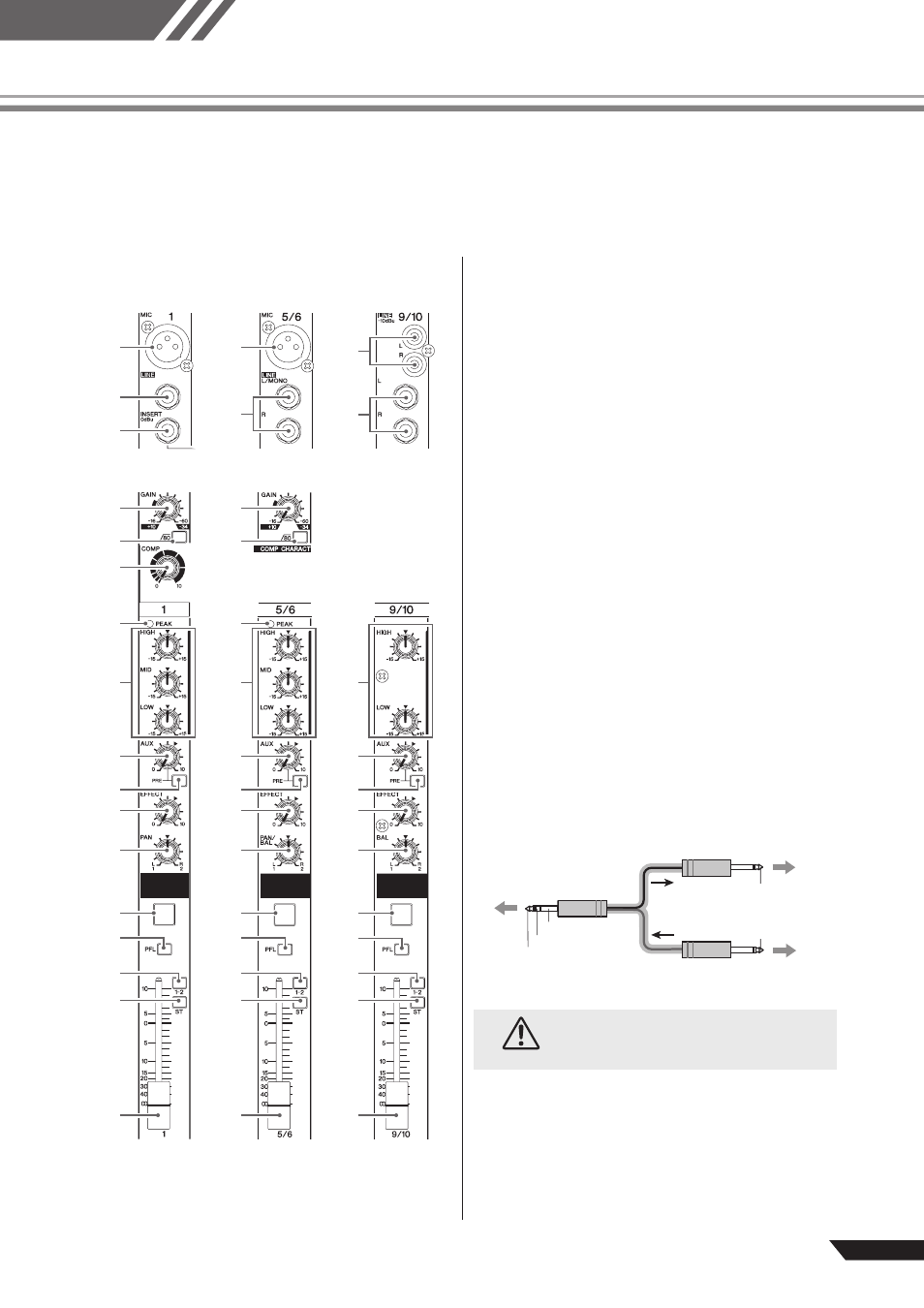

MG82CX/MG102C Руководство пользователя 11
ON
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
ON
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
ON
�
�
�
�
�
�
�
�
�
�
�
�
MG124CX
Каналы
7/8
( стерео)
Каналы
1 и 2
( моно)
Каналы
3/4 и 5/6
( стерео)
 Входные гнезда MIC (CH 1 - 4, 5/6, 7/8)
XLR сбалансированные входные микрофонные гнезда (1:
земля, 2: сигнал, 3: сигнал).
 Входные гнезда LINE (CH 1, -4)
Сбалансированные линейные входные гнезда штекерного
типа TRS (T: горячий , R: холодный,
S: земля). Можно подавать сбалансированный или несбалан-
сированный входной сигнал.
 Входные гнезда LINE (CH 5/6 - 11/12)
Несбалансированные линейные входные гнезда штекерного
типа.
 Входные гнезда LINE (CH 9/10, 11/12)
Несбалансированные стерео входные гнезда типа RCA
ПРИМЕЧАНИЕ:
При работе с входным каналом, имеющим гнездо MIC и гнез-
до LINE, или гнездо LINE и гнездо RCA, используйте любое из
этих гнезд, но не оба вместе. Пожалуйста, подключайте обо-
рудование только к одному из этих гнезд на каждом канале.
 Гнезда INSERT (CH 1, -4)
Каждое из этих гнезд установлено между эквалайзером и
регулятором соответствующего входного канала (1, 2). Вы
можете использовать эти гнезда, чтобы подключать устройс-
тва типа графических эквалайзеров, компрессоров и шумо-
подавителей. Эти гнезда – TRS (наконечник, кольцо, рукав)
штекерные гнезда, которые поддерживают двунаправленную
операцию (наконечник - посыл/выход, кольцо - возврат/вход,
рукав - земля). Подключение к гнезду INSERT требует специ-
ального, отдельно приобретаемого кабеля вставки - Yamaha
YIC025, YIC050 или YIC070 (см. ниже)
К входному гнезду
внешнего процессора
К выходному гнезду
внешнего процессора
Sleeve (Ground)
Наконечник:
OUT (выход)
Наконечник:
IN (вход)
К гнезду INSERT I/O
Sleeve (Ground) Рукав (Земля)
Кольцо: IN (вход)
Наконечник: OUT (выход)
При подключении модуля эффектов это не должно быть
проблемой, но пожалуйста, помните о возможной проти-
вофазе при подключении устройств другого типа.
 Регулятор GAIN
Регулирует уровень входного сигнала. Чтобы обеспечить
оптимальный баланс между соотношением “сигнал-шум” и
динамическим диапазоном, отрегулируйте уровень сигнала
так, чтобы индикатор PEAK
 загорался только при макси-
мальном уровне входного сигнала. Шкала от -60 до -16 пока-
зывает уровень регулировки микрофонного входного сигнала
- MIC. Шкала от -34 до +10 показывает уровень регулировки
линейного входного сигнала - LINE.
Панель управления и задняя панель
Следующая информация относится к моделям MG124CX и MG124C. В случаях, где имеются различные харак-
теристики для каждой модели, первой указывается характеристика MG124CX, а затем в скобках характеристи-
ка MG124C.
Секция канальных контроллеров
