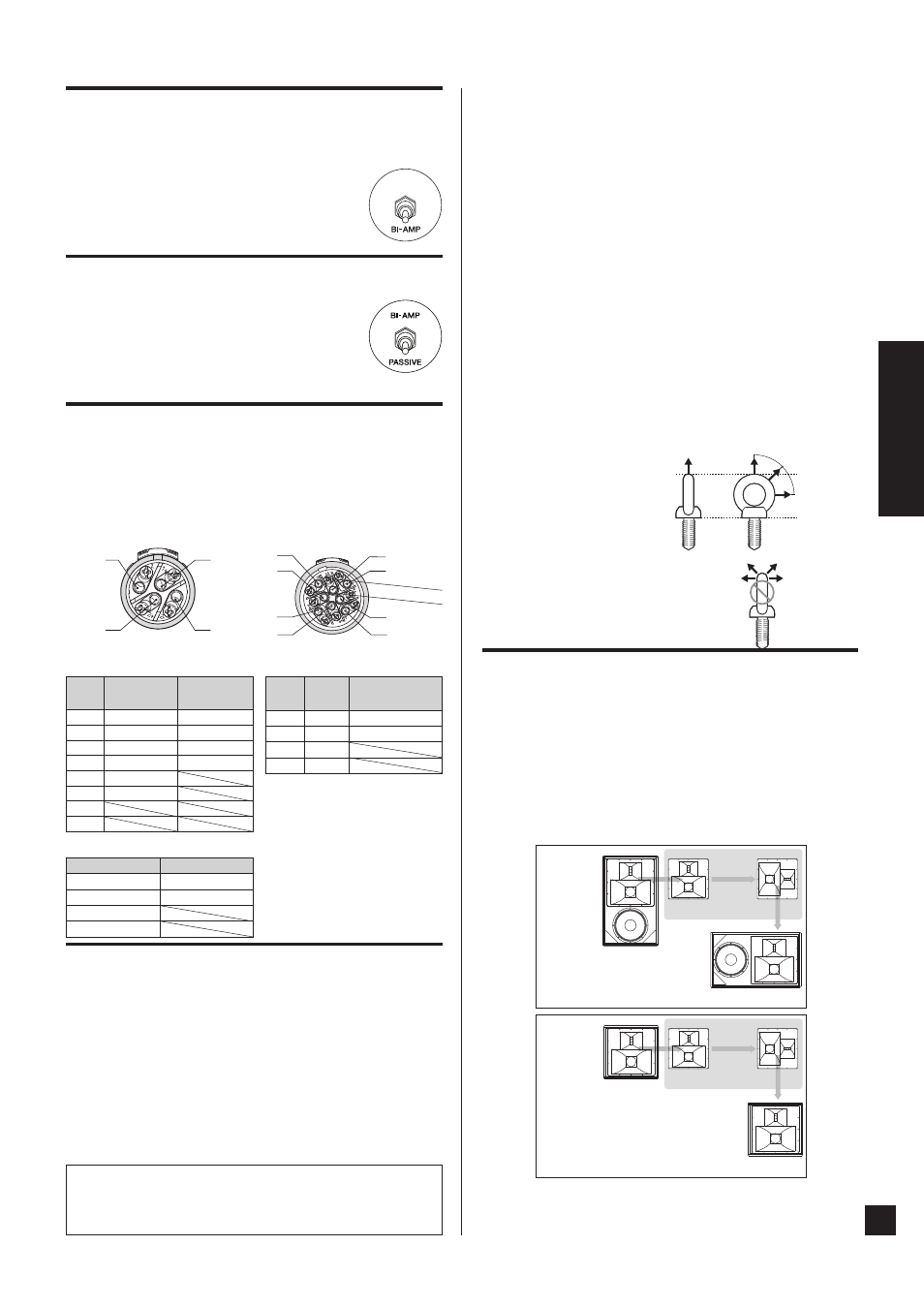

3 IF3115/IH2000/L1115
Р
у
сский
TRI-AMP
2+ 2-
1- 1+
1+
4-
4+ 2-
3- 3+
1-
2+
NL4 plug NL8 plug
IF3115
IH2000
Переключатель Tri-Amp/Bi-Amp (только IF3115)
Выберите режим Tri-Amp (режим тройного усиления)
либо режим Bi-Amp (режим двойного усиления).
w
ВНИМАНИЕ
Запрещается смена режимов работы при
включенном устройстве.
Переключатель Bi-Amp/Passive (только IH2000)
Выберите режим Bi-Amp (режим двойного
усиления) либо режим Passive
(полнодиапазонный режим).
w
ВНИМАНИЕ
Запрещается смена режимов работы при
включенном устройстве.
Контакты разъема типа Neutrik Speakon
Подсоединяйте вилки в соответствии с
нижеприведенными указаниями.
w
ВНИМАНИЕ
При подключении компонентов акустической системы пользуйтесь
только кабелем правильно выбранного типа для акустических систем,
а не экранированным кабелем для музыкальных инструментов или
кабелем для сигналов линейного уровня.
IF3115 IH2000
Штекер
Neutrik
Тройное
усиление (только
штекер NL8)
Двойное усиление
(штекер NL8 /
штекер NL4)
1+ НЧ+ НЧ+
1- НЧ- НЧ-
2+ СЧ+ СЧ/ВЧ+
2- СЧ- СЧ/ВЧ-
3+ ВЧ+
3- ВЧ-
4+
4-
IL1115
Штекер Neutrik NL4
1+ +
1- -
2+
2-
Навесной монтаж
w
ВНИМАНИЕ
z Максимальная нагрузка на точки опоры акустической системы
составляет 60 кг на каждую точку.
z Прежде чем приступить к установке или монтажным работам,
проконсультируйтесь со специалистом по установке.
z При выборе места установки, тросов для подвески и несущей
конструкции убедитесь в том, что все они достаточно прочны,
чтобы выдержать вес акустической системы.
z Некоторые крепления могут со временем ослабнуть
вследствие износа или коррозии. Для обеспечения
оптимального уровня безопасности, необходимо
периодически внимательно проверять крепления.
Корпорация Yamaha не принимает никаких претензий
по поводу материального ущерба или травм, связанных
с недостаточной надежностью несущей конструкции
или неправильной установки устройства.
Использование рым-болтов для
подвесного монтажа
Для обеспечения максимальной безопасности в точности
следуйте нижеприведенным указаниям.
w
ВНИМАНИЕ
z Пользуйтесь только рым-болтами из комплекта поставки.
z Для навесного монтажа требуется более 3 рым-болтов.
z При многоуровневом монтаже акустической системы (один
громкоговоритель под другим) воспользуйтесь специальной
несущей рамой.
z Установите рым-болты со всех сторон громкоговорителя.
Прижимная сила рым-болта
Не следует забывать о том, что в зависимости от типа
подвесной конструкции используйте рым-болты
различного типа. Убедитесь в том, что нагрузка на каждый
из рым-болтов не превышает 740 кг при навесном
монтаже под углом 0°, и не более 185 кг – под углом 45°
w
ВНИМАНИЕ
Используя рым-болты,
внимательно следите за тем,
чтобы угол, под которым
устанавливается несущая
конструкция, не выходил из
диапазона от 0 ... 45°, как
показано на рисунке.
w
ВНИМАНИЕ
Запрещено устанавливать рым-болты
показанным на рисунке ниже образом.
Поворотный рупор (только IF3115, IH2000)
1.
Снимите с решетки все крепежные винты и снимите решетку
с акустической системы.
2.
Снимите все винты, которыми удерживается рупор,
извлеките рупор из акустической системы, поверните рупор
на 90° и вставьте рупор обратно в акустическую систему.
w
ВНИМАНИЕ
При повороте рупора соблюдайте осторожность. Не допускайте
случайного обрыва соединительных проводов, подведенных к
установленному в рупоре громкоговорителю.
90° (148 кг)
0° (740 кг)
45° (185 кг)
Штекер
Neutrik
NL4
Двойное
усиление
(Bi-Amp)
Пассивный режим
(Passive)
1+ СЧ+ +
1- СЧ- -
2+ ВЧ+
2- ВЧ-
Поворот на 90°
Поворот на 90°
Вертикальное
положение
Вертикальное
положение
Горизонтальное положение
Горизонтальное положение
