01V96 Версия 2 — Руководство Пользователя
Цифровые Входы и Выходы
6
Ана
лог
овые и Цифровые В
хо
д
ы и Вых
о
д
ы
Цифровые Входы и Выходы
Задняя панель 01V96 оснащена цифровыми входными и выходными разъемами, которые
позволяют Вам подключать внешние цифровые устройства. Любой сигнальный маршрут
может быть направлен на эти цифровые Входы и Выходы.
Вы можете также добавить аналоговые и цифровые Входы/Выходы, установив в слот
плату ввода/вывода I/O.
Цифровые Входные и Выходные (I/O) Разъемы

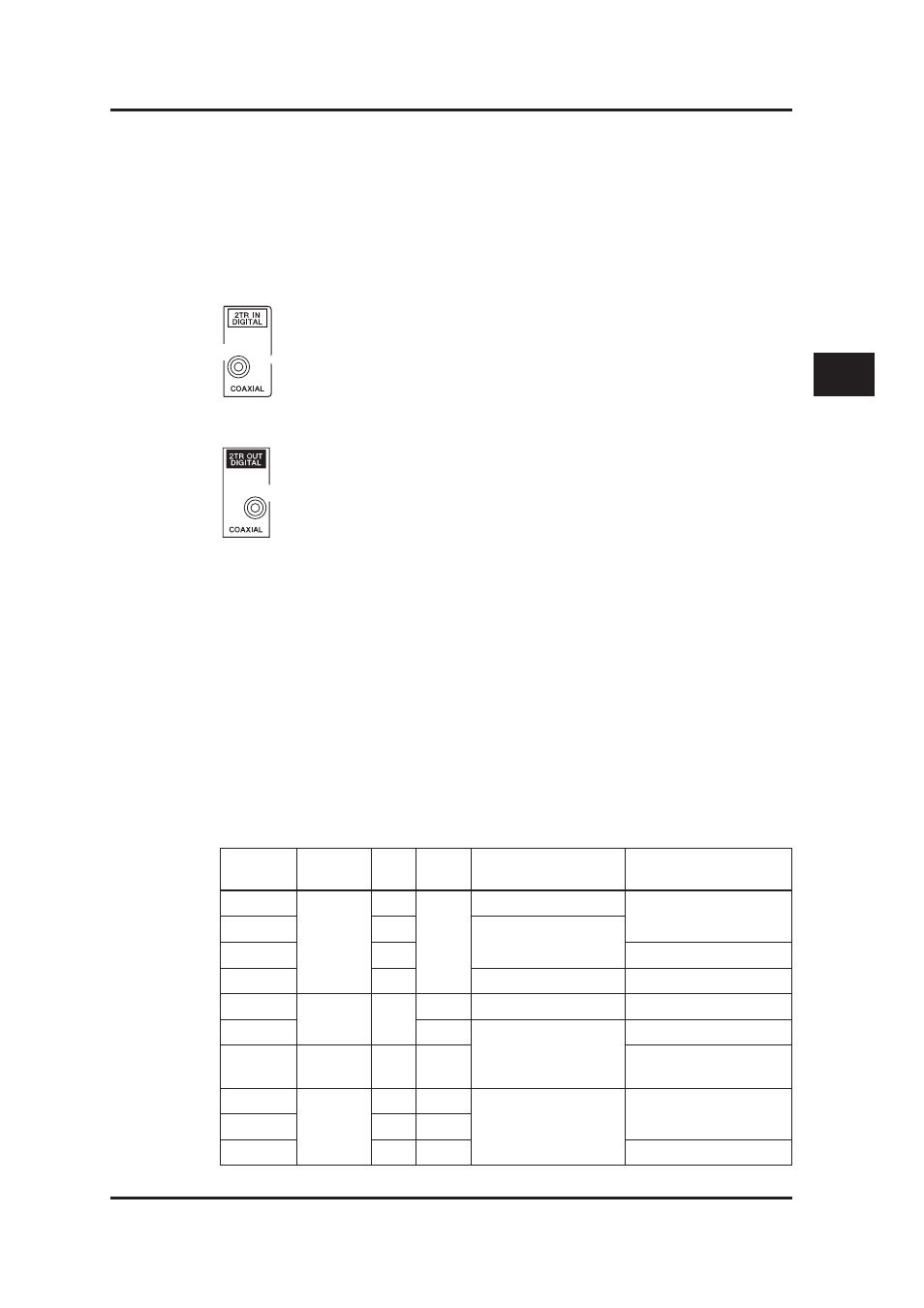

• Разъем 2TR IN DIGITAL
Разъем 2TR IN DIGITAL, RCA типа, принимает сигналы потребительского
формата (IEC-60958) цифрового звука. Вы можете направить цифровые
входные сигналы от этого разъема на любой Входной Канал (Input Channel)
(стр. 121).
• Разъем 2TR OUT DIGITAL
Это выходной разъем RCA типа для сигналов потребительского формата (IEC-
60958) цифрового звука. Вы можете направлять сигналы Выходных Шин или
Прямых Выходов Входных Каналов на этот выход (стр. 125).
• Разъем ADAT IN
Данный разъем TOSLINK принимает сигналы 8-канального ADAT оптического формата,
которые могут быть направлены на любой Входной Канал (Input Channel) (стр. 121).
• Разъем ADAT OUT
Это выходной разъем TOSLINK сигналов 8-канального ADAT оптического формата. Вы
можете направлять сигналы Выходных Шин (Bus Outs) или Прямых Выходов Входных
Каналов на этот выход (стр. 123).
СЛОТ
Данный слот позволяет установить плату Входа/Выхода (I/O) mini-YGDAI (Yamaha
General Digital Audio Interface) . Эта плата конвертирует AD/DA, а также различные
аналоговые опции I/O и цифровые интерфейсы I/O во всех популярных цифровых аудио
форматах, включая AES/EBU, ADAT, и Tascam. Вы можете направить входные сигналы
этой платы на любой Входной Канал или Вставку (Insert Ins) (см. стр. 122).
Вы можете подключить выходы платы к Выходным Шинам или Прямым Выходам
Входных Каналов (см. стр. 125).
Вы можете использовать следующие платы mini-YGDAI I/O.
Плата
Формат
Вход
Выход
Разрешение/Частота
дискретизации
Разъемы
MY8-AD
Аналоговый
вход
8
—
20-бит, 44.1/48 кГц
Разъем (сбалансированный) x8
MY8-AD241
24-бит, 44.1/48 кГц
MY4-AD
4
XLR-3-31(сбалансированный) x4
MY8-AD96
8
24-бит, 44.1/48/88.2/96 кГц
25-pin D-sub
MY4-DA
Аналоговый
выход
-
4
20-бит, 44.1/48 кГц
XLR-3-32 (сбалансированный) x4
MY8-DA96
8
24-бит, 44.1/48/88.2/96 кГц
25-pin D-sub
MY8-
ADDA96
Аналоговый
вход/выход
8
8
Euroblock x4
MY8-AE2
AES/EBU I/O
8
8
24-бит, 44.1/48 кГц
25-pin D-sub
MY16-AE2
16
16
MY8-AEB
8
8
BNC connector x8
