P-140 Руководство Пользователя
Р
У
С
СКИЙ
FC5
P-140
Подключения

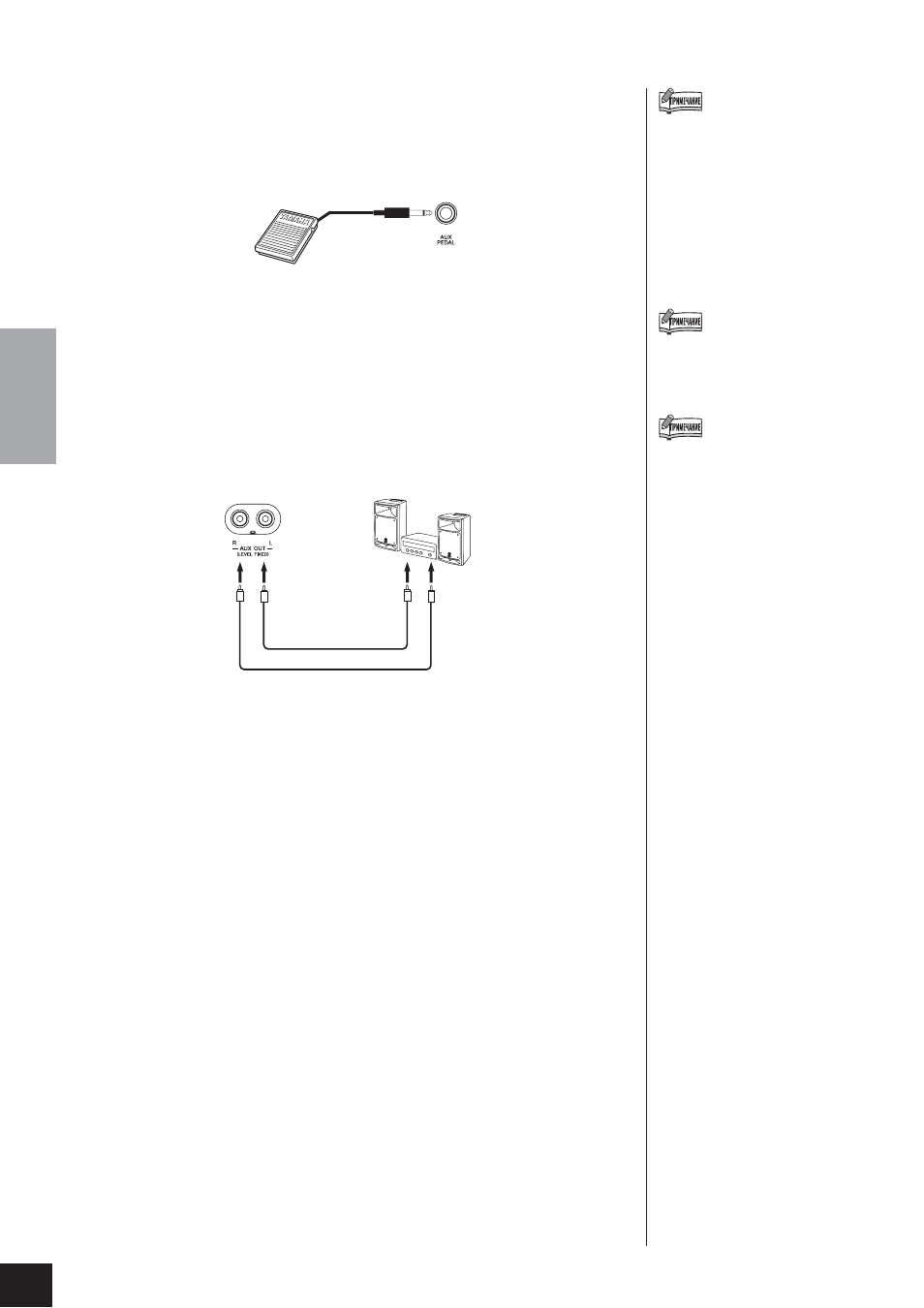

Разъем AUX PEDAL
Этот разъем служит для подключения отдельно приобретаемого педального
переключателя FC4/FC5 или педального контроллера FC7. Широкий диапазон
функций, таких как функции Педали Ослабления Звука (Soft Pedal), и т.д.
может быть назначен на этот разъем. Используйте установки Режима Функции
(Function) для назначения функции. (Стр. 43)
Разъемы AUX OUT [R] [L] (LEVEL FIXED)
Вы можете подключить к этим разъемам стерео систему для усиления
P-140 или магнитофон для выполнения записи Вашего исполнения. См.
нижеприведенный рисунок и выполните подключения, используя аудио
кабели.
w
ПРЕДОСТЕРЕЖЕНИЕ
При подключении разъемов AUX OUT P-140 к внешней аудио системе, сначала включите питание на
P-140, а затем на внешней аудио системе. При выключении питания порядок обратный.
Стерео
Система
AUX OUT
AUX IN
разъемы RCA
разъемы RCA
аудио
кабель
При подключении инструмента (через разъемы RCA; LEVEL FIXED),
звук подается на внешнее устройство на одном уровне, независимо
от установки слайдера [MASTER VOLUME].
В зависимости от подключенной
к разъему AUX PEDAL педали,
производимый эффект может
быть обратным (ON/OFF –вкл./
выкл., динамика и т.д.). В этом
случае обратитесь к параграфу
«Тип Педали Сустейна» (стр. 43).
Используйте кабели и переход-
ники для разъемов с нулевым
сопротивлением.
Установка слайдера [MASTER
VOLUME] не влияет на сигнал,
подаваемый на выходные
разъемы AUX OUT (LEVEL FIXED).
