8

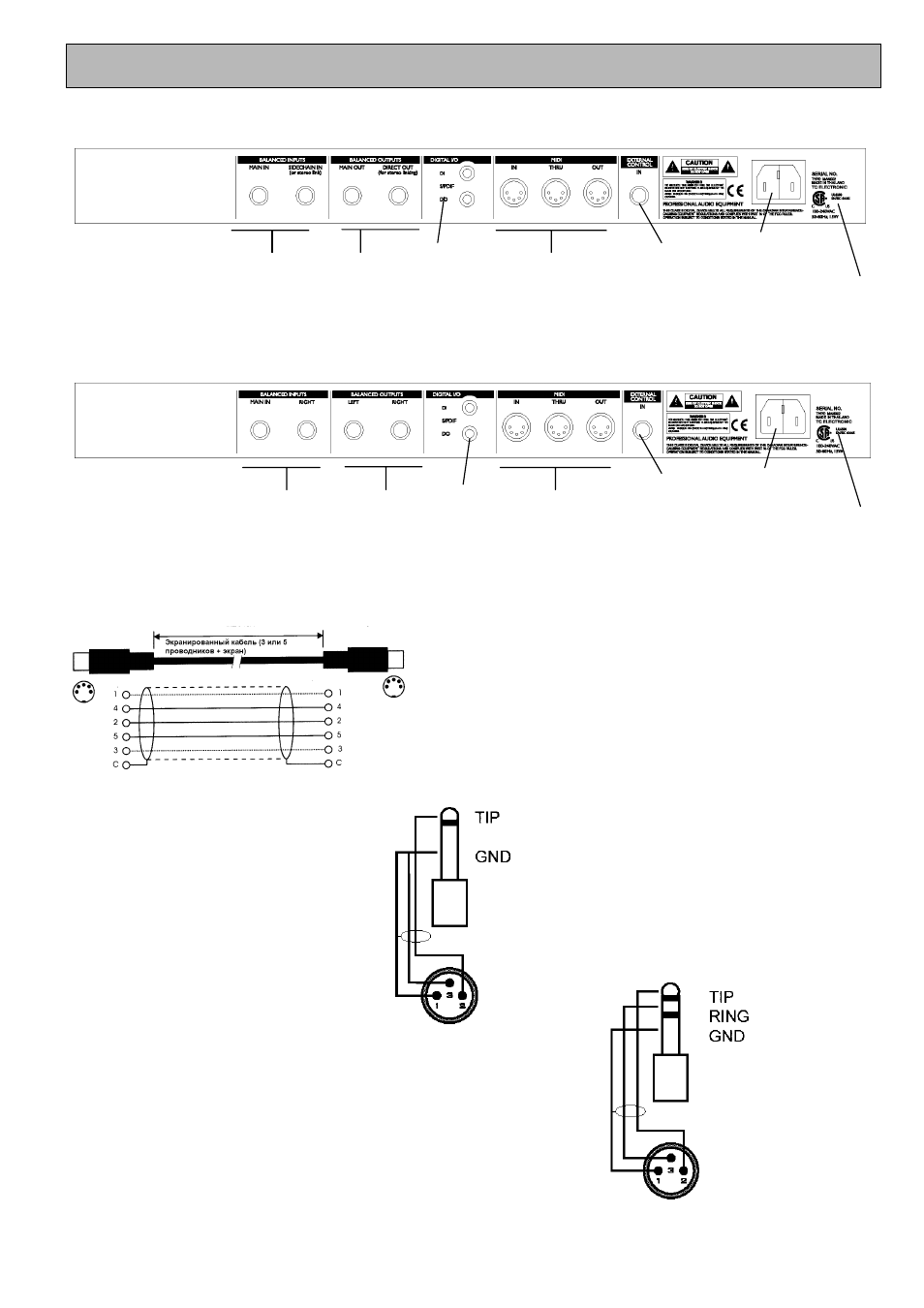

Задняя панель и коммутация
Версия Single Channel
Версия Stereo Channel
MIDI кабель
Шнур Jack (несимметрия) - XLR
Контакт Sleeve = контакт 1 (земля)
Контакт Tip = контакт 2 (горячий)
Контакт Sleeve = контакт 3 (холодный)
Шнур Jack (симметрия) – XLR
Контакт Sleeve = контакт 1 (земля)
Контакт Tip = контакт 2 (горячий)
Контакт Ring = контакт 3 (холодный)
Разъем
электропи
тания
Симметричные
аналоговые входы
и выходы Jack TRS
Серийный
номер
MIDI
In/Thru/Out
Гнездо
External
Control
Цифровые
входы и
выходы
S/PDIF
Серийный
номер
Разъем
электропи
тания
Гнездо
External
Control
MIDI
In/Thru/Out
Цифровые
входы и
выходы
S/PDIF
Симметричные
аналоговые входы
и выходы Jack TRS
