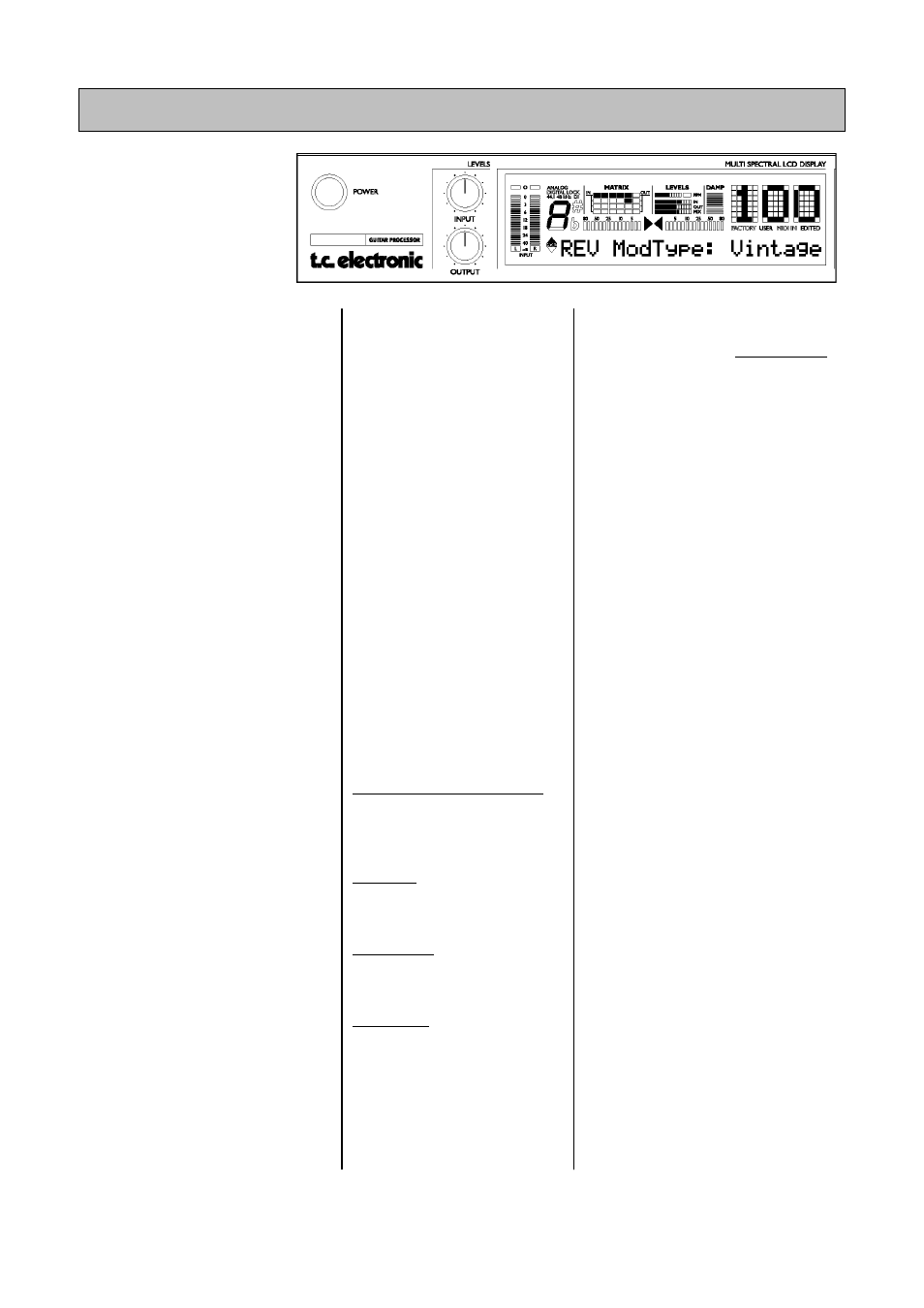

Лицевая панель
Кнопка Power
Включение/выключение
электропитания.
Регулятор INPUT
Регулирует
общий
уровень
входного сигнала. Диапазон 24
дБ.
Регулятор OUTPUT
Регулирует
общий
уровень
выходного сигнала. Диапазон 24
дБ
Индикаторы INPUT
Отображают уровень входного
сигнала. Позиции: 0, -3, -6, -12, -
24, -48 дБ.
Индикатор OVERLOAD
Отображает одну из двух
ситуаций:
или
перегружен
входной каскад, или перегружен
вход цифрового процессора
обработки сигнала (DSP).
Индикатор типа входа -
ANALOG DIGITAL
Выбор
типа
входа
осуществляется в секции I/O
нажатием кнопки I/O.
Analog: выбран аналоговый
сигнал.
Digital Lock: выбран
цифровой вход, и источником
сигнала
синхронизации
является
подключенное
цифровое устройство.
44.1/48kHz:
частота
дискретизации
входного
цифрового сигнала.
Если к цифровому входу
G•Major
подключено
цифровое
устройство,
но
сигнал
не
читается,
индикатор Digital Lock будет
мигать.
Индикатор DI
Извещает,
что
выбран
внешний источник сигнала
синхронизации Clock.
Tuner (Тюнер)
В G-Major имеется тюнер, он
всегда
активен.
Если
инструмент
строит,
обе
стрелки тюнера горят.
MATRIX (Матрица эффектов)
Блоки эффектов в G-Major
могут в трех конфигурациях
прохождения сигнала – Serial
(последовательной), Semi
Parallel (полу-
параллельной) и Parallel
(параллельной).
Данная
матрица
иллюстрирует
структуру
используемой
конфигурации.
Группа
индикаторов
LEVELS
Эти параметры относятся
только к режиму редактиро-
вания эффектов.
PPM - Peak Program Meter:
отображает пиковый уро-
вень внутри редактируемого
в данный момент блока
эффектов.
IN Meter:
отображает
уровень
на
входе эффекта (Effect Input
Level).
OUT Meter:
отображает
уровень
на
выходе
эффекта (Effect
Output Level).
MIX Meter:
отображает
соотношение
прямого и обрабатываемого
сигналов в эффекте (Effect
Block Mix level).
Группа индикаторов DAMP
Если
используются
одновременно гейт (Noise
Gate) и компрессор
(Compressor), индикатор DAMP
загорается
про
отсутствии
сигнала на входе, а при наличии
сигнала отображает степень
компрессии.
НОМЕР ПРЕСЕТА
В
рабочем
режиме
отображается номер текущего
пресета.
В
режиме
пред-
просмотра
пресетов
номер
будет мигать до вызова нового
пресета из памяти (кнопка
RECALL).
Индикатор EDITED
При
горящем
индикаторе
текущий пресет редактируется,
но еще не сохранен в памяти.
Индикаторы FACTORY/USER
отображает тип используемого
пресета – фабричный
или
пользовательский.
Индикатор MIDI IN
Отображает наличие входящей
MIDI-информации.
Колеса SELECT (внешнее) и
ADJUST (внутреннее)
Эти два колеса используются
для работы с параметрами
каждого
блока
эффектов.
Внешнее
колесо SELECT
используется
для
пролистывания списка из семи
параметров (один от каждого
блока плюс от гейта). Колесом
ADJUST выбирается значение
параметра. Спустя 2 секунды
показания
дисплея
возвращаются к предыдущему
состоянию.
