9

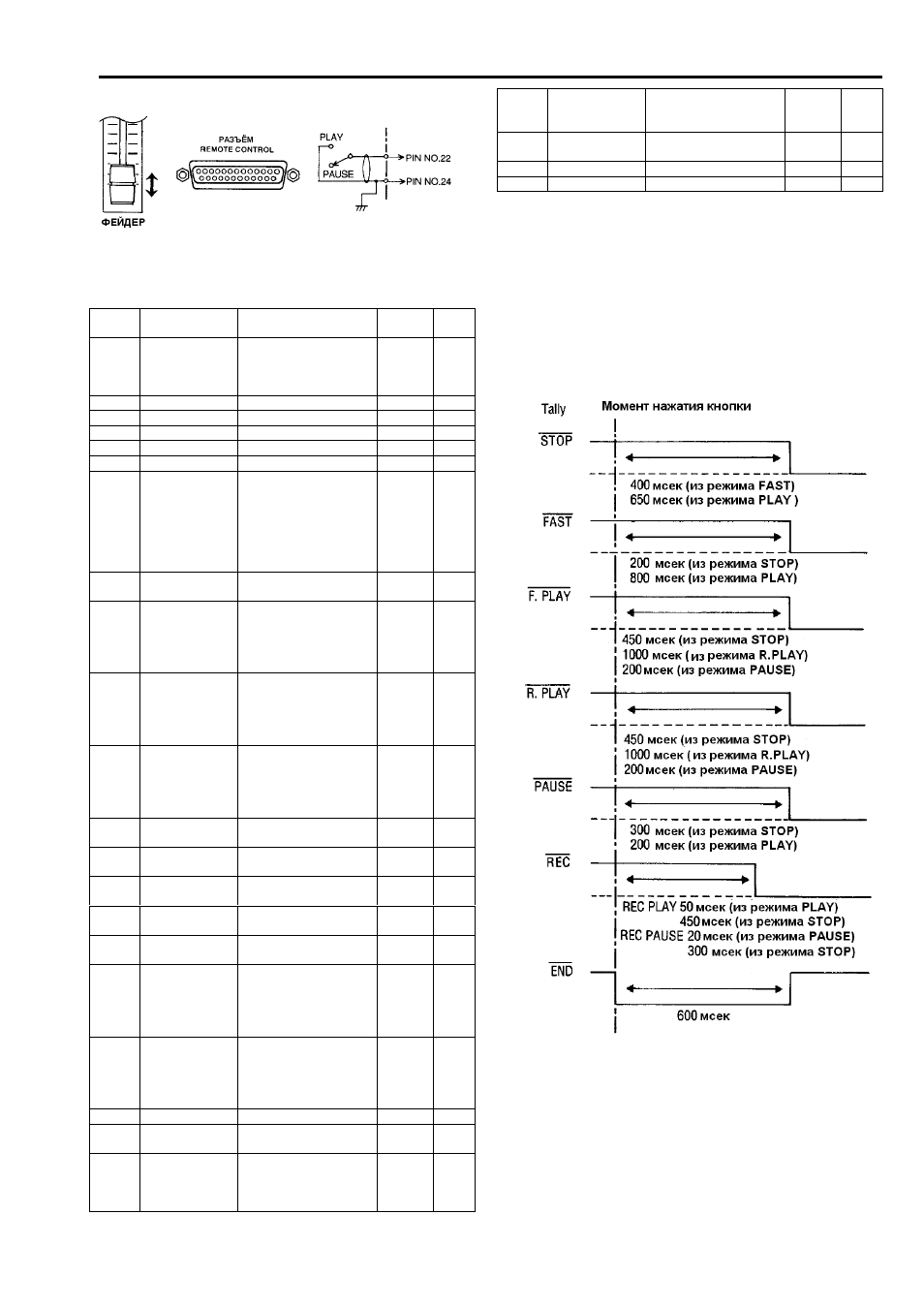

Назначение контактов разъема
REMOTE CONTROL
Кон-
такт
Сигнал
Функция
122MKIII
112MKII
112R
MKII
1
PLAY IN
Активизация соотв.
режима,
срабатывает на
низком уровне
ДА
ДА
2
FF IN
“
ДА
ДА
3
REW IN
“
ДА
ДА
4
PAUSE IN
“
ДА
ДА
5
STOP IN
“
ДА
ДА
6
REC IN
“
ДА
ДА
7
START
COMMAND
Запускает
воспроизведение на
другой деке при
каскадном
соединении,
срабатывает на
низком уровне
НЕТ
ДА
8
Не
используется
-
-
9
UP/DOWN
OUT
Индикация
направления
воспроизведения:
UP: вперед, DOWN:
назад
ДА
ДА
10
END TALLY
OUT
Индикация конца
ленты в обоих
направлениях,
срабатывает на
низком уровне
НЕТ
ДА
11
F. PLAY
TALLY OUT
Индикация
активности соотв.
режима,
срабатывает на
низком уровне
ДА
ДА
12
FF TALLY
OUT
“
ДА
ДА
13
REW TALLY
OUT
“
ДА
ДА
14
PAUSE
TALLY OUT
“
ДА
ДА
15
STOP TALLY
OUT
“
ДА
ДА
16
REC TALLY
OUT
“
ДА
ДА
17
R. PLAY IN
Активизирует
воспроизведение в
реверсе,
срабатывает на
низком уровне
НЕТ
ДА
18
R. PLAY
TALLY OUT
Индикация
воспроизведения в
реверсе,
срабатывает на
низком уровне
НЕТ
ДА
19
REEL PULSE
ДА
ДА
20
Не
используется
-
-
21
RTZ IN
Быстрая перемотка
ленты к отметке 00
00, срабатывает на
низком уровне
ДА
ДА
22
FADER
START
Закрыт: PLAY
(воспр.); открыт:
PAUSE (пауза)
ДА
НЕТ
23
Не
используется
_
_
24
GND (земля)
ДА
ДА
25
+5 В
Макс. 50 мА
ДА
ДА
IN = Input: для активизации функции контакт
следует держать соединённым с землей не
менее на 24 мсек.
Время срабатывания дублирующих
выходов (TALLY OUTS)
