3 – Подключение
Аналоговые входы/выходы Вход/выход DSD (SDIF-3
Порт Вход для
(балансные/небалансные)
и DSD RAW)
управления сетевого шнура
Цифровой вход/выход
Порт
Разъемы для
Разъем для пульта ДУ
(AES/EBU и S/PDIF)
USB
синхронизации RC-RA1000

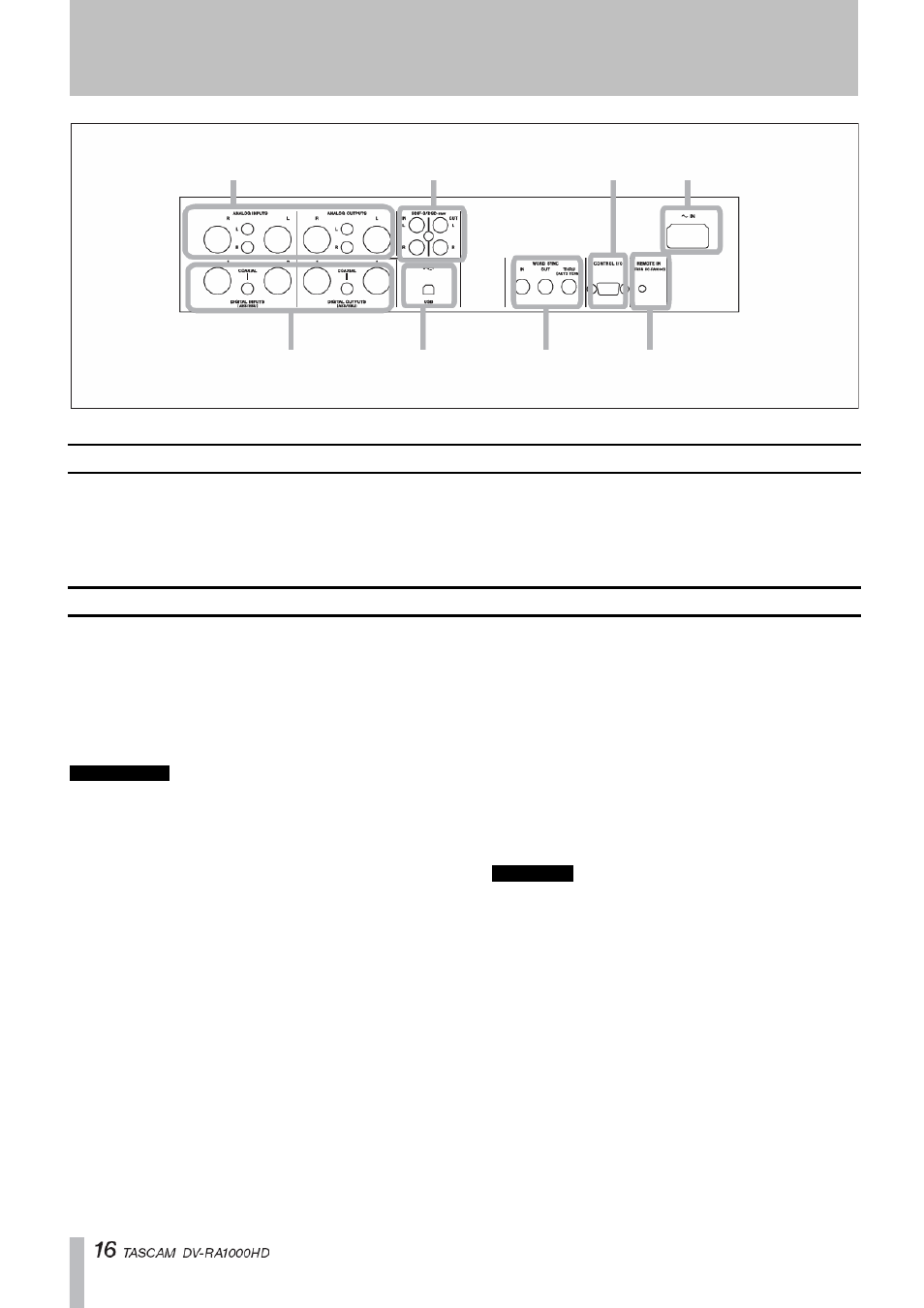

Рис. 3.1: Разъемы задней панели
Аналоговые разъемы
DV-RA1000HD может принимать и посылать балансные (+4
dBu) и небалансные (-10 дБВ) аналоговые сигналы.
Для балансного соединения используйте разъемы XLR с
распайкой: 1=масса, 2=сигнал+, 3=сигнал-.
Для небалансного подключения используйте разъемы RCA.
Сигнал выхода посылается на оба типа выходных (OUTPUT)
разъемов, они параллельно подключены между собой.
Цифровые разъемы
DV-RA1000HD может принимать и посылать цифровые
сигналы трех различных форматов, каждый на своем типе
разъемов.
AES/EBU.
Обратите внимание, что на одном разъеме XLE
находится стерео сигнал AES/EBU. DV-RA1000HD оснащен
двумя разъемами XLR – для входа и выхода AES/EBU.
ПРИМЕЧАНИЕ
Говоря более точно, формат этих разъемов
соответствует стандарту IEC-60958-4, или AES-3-
1992.
При работе с частотами дискретизации 88.2/96 кГц имеется
возможность использовать один разъем XLR в режиме
двойной скорости (double-speed), либо два разъема – в
нормальном режиме (double-wire). Если используется только
один разъем XLR, то подключение должно осуществляться
только через разъем XLR 1 (вход и выход).
Если используются частоты 176.4/192 кГц, то должны
использоваться оба разъема в режиме двойной скорости
(double-speed и double-wire).
S/PDIF.
Сигнал этого формата поступает и посылается
через разъемы RCA, помеченные COAXIAL (IEC 60958).
Сигнал S/PDIF может иметь частоту дискретизации 44.1/48
кГц, либо 88.2/96 кГц.
SDIF-3/DSD-RAW.
Эти разъемы BNC могут принимать
и отправлять цифровые аудио данные в формате SDIF-3
(DSD-RAW). На одном разъеме находится один канал стерео
пары.
ВНИМАНИЕ
При использовании формата DSD все цифровые
аудио устройства, включая DV-RA1000HD, должны
быть синхронизированы по одному сигналу. В случае
DV-RA1000HD, если используется внешний источник
синхро-сигнала, то этот синхро-сигнал с частотой
44.1 кГц должен поступать на вход WORD SYNC IN. В
качестве альтернативы, DV-RA1000HD может
работать в качестве «ведущего» источника синхро-
сигнала с частотой 44.1 кГц, а подключенное к нему
DSD-устройство должно работать в качестве
«ведомого» (см. «Выбор источника синхронизации»,
стр. 28).
