Профессиональные усилители мощности серии EX
© 2006, перевод на русский язык, компания I.S.P.A.-Engineering, Москва, 2-я Звенигородская, 13 Тел (495) 784-75-75 4

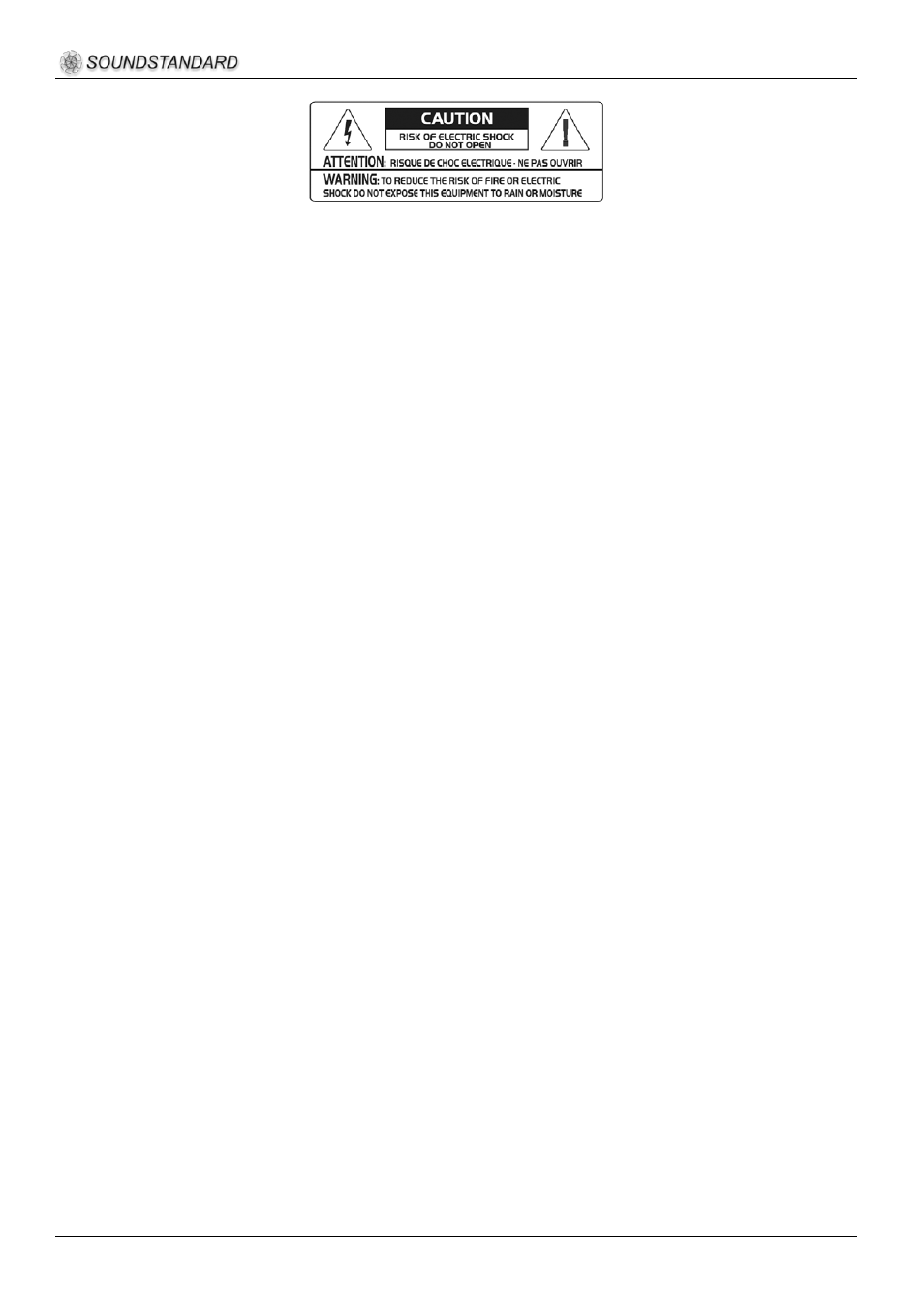

ВАЖНО: использование элементов управления или рабочих процедур иначе чем они
описаны в данном руководстве, может привести к опасным повреждениям.
Функциональные особенности
Профессиональные усилители мощности EX800, EX1200, EX2400, EX3600:
• 2 входных канала
• 2 выхода на разъёмах Speakon
• встроенный клиповый лимитер
• мостовой, параллельный или стереофонический режимы
• рычаг отключения экрана сигнала от земли корпуса (Ground Lift)
• система охлаждения с воздушным потоком от тыла к фронту
• функции мягкого старта, защиты от прямого тока, перегрева, перегрузки, короткого
замыкания
Описание рабочих элементов
Элементы лицевых панелей усилителей EX800, EX1200, EX2400, EX3600
1. Индикатор "CLIP"
Если горит, это указывает на перемодуляцию (искажения). При загорании этого индикатора
проверьте уровень сигнала, поступающего с микшерного пульта и поставьте регулятор входной
чувствительности на минимум. Имейте в виду, что усилитель не может корректировать искажения.
2. Индикатор “PROTECT"
Загорается, если сработала защита. Выключите усилитель и найдите причину срабатывания
защиты. Имеется защита от перегрева, перезагрузки, короткого замыкания и прямого тока.
3. Индикатор “SIGNAL"
Указывает, что на входе усилителя присутствует сигнал (выше минимального порога), и что этот
сигнал усиливается.
4. Воздуховод
В целях эффективной вентиляции никогда не закрывайте воздуховод.
5. Индикатор Power
Загорается при включении электропитания.
6. «Ушки» для установки в рэковую стойку
На каждом ушке имеются по два отверстия для крепежа.
7. Кнопка Power
Используется для включения электропитания.
8. Регулятор CH1 Volume
В режиме stereo (стерео) этот регулятор позволяет настроить входной уровень канала CH1
(левый). В режиме bridge (мост) этот регулятор позволяет настраивать входной уровень
одновременно двух каналов.
9. Индикатор "BRIDGE"
Загорается при включении мостового режима. В этом режиме уровень обоих выходных каналов
регулируется одной ручкой CH1 Volume 10.
10. Регулятор CH2 Volume
В режиме stereo (стерео) этот регулятор позволяет настроить входной уровень канала CH2
(правый). В режиме bridge (мост) регулятор отключён.
