11

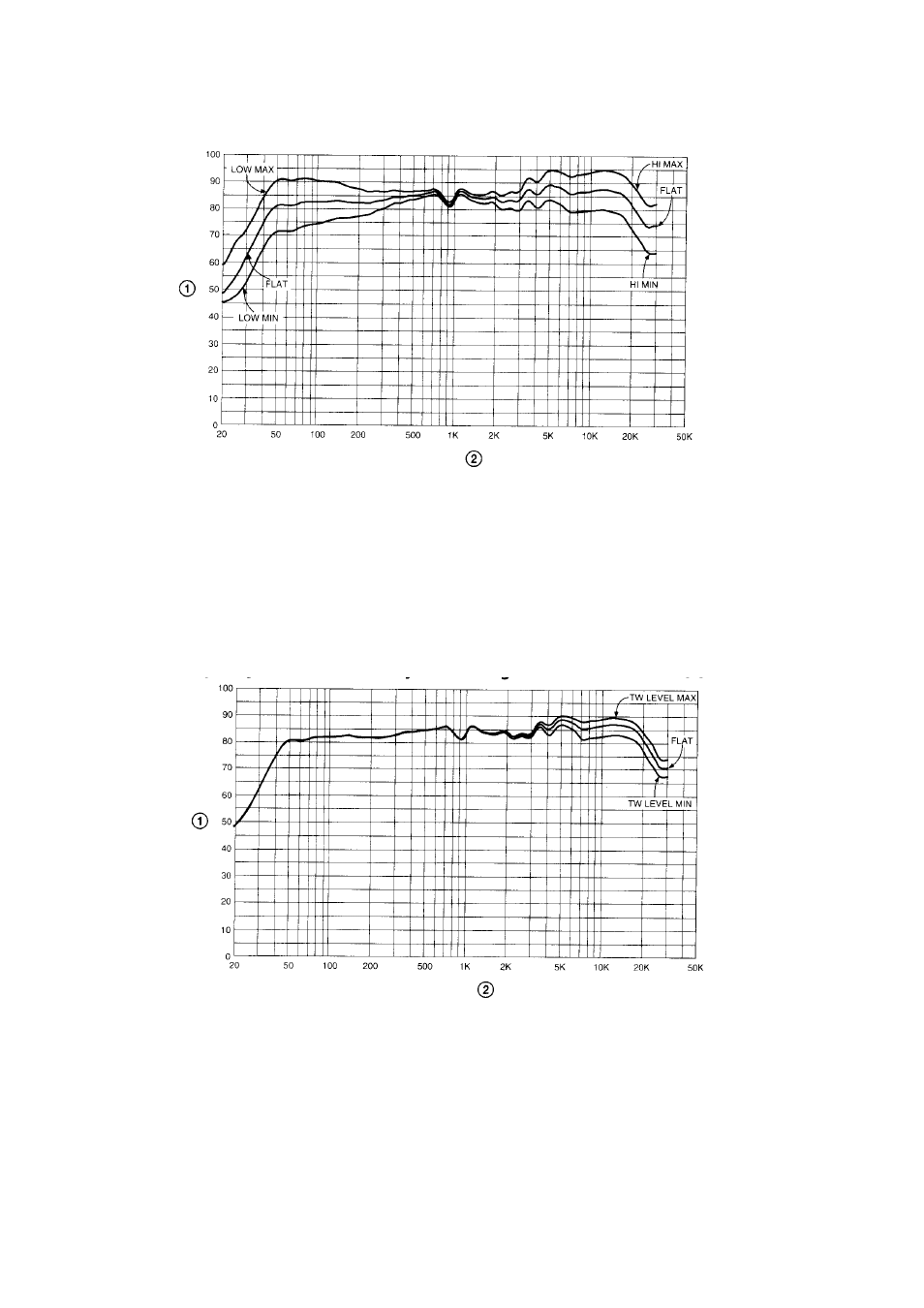

ГРАФИК АЧХ ПРИ ИСПОЛЬЗОВАНИИ КОРРЕЦИИ ТЕМБРА
1
Уровень звукового давления (дБ)
2
Частота (Гц)
Обозначения: LOW MAX, HI MAX – регуляторы на максимум, LOW MIN, HI MIN - регу-
ляторы на минимум; FLAT – среднее положение регуляторов
Исходные: вход Phono Jack (-30 дБ), регулятор VOL.CH 1 на максимум,
расстояние 1 м в безэховой камере.
ГРАФИК АЧХ ПРИ ИСПОЛЬЗОВАНИИ РЕГУЛЯТОРА ГРОМКОСТИ ВЧ
1
Уровень звукового давления (дБ)
2
Частота (Гц)
Обозначения: TW LEVEL MAX – регулятор на максимум, TW LEVEL MIN - регулятор
на минимум; FLAT – среднее положение регулятора
Исходные: вход Phono Jack (-30 дБ), регулятор VOL.CH 1 на максимум,
расстояние 1 м в безэховой камере.
