Миниатюрный передатчик SK 500 G2
© 2004, I.S.P.A. – Engineering, Л. Орлов, перевод на русский язык
40
Индикаторы и изображения на дисплее

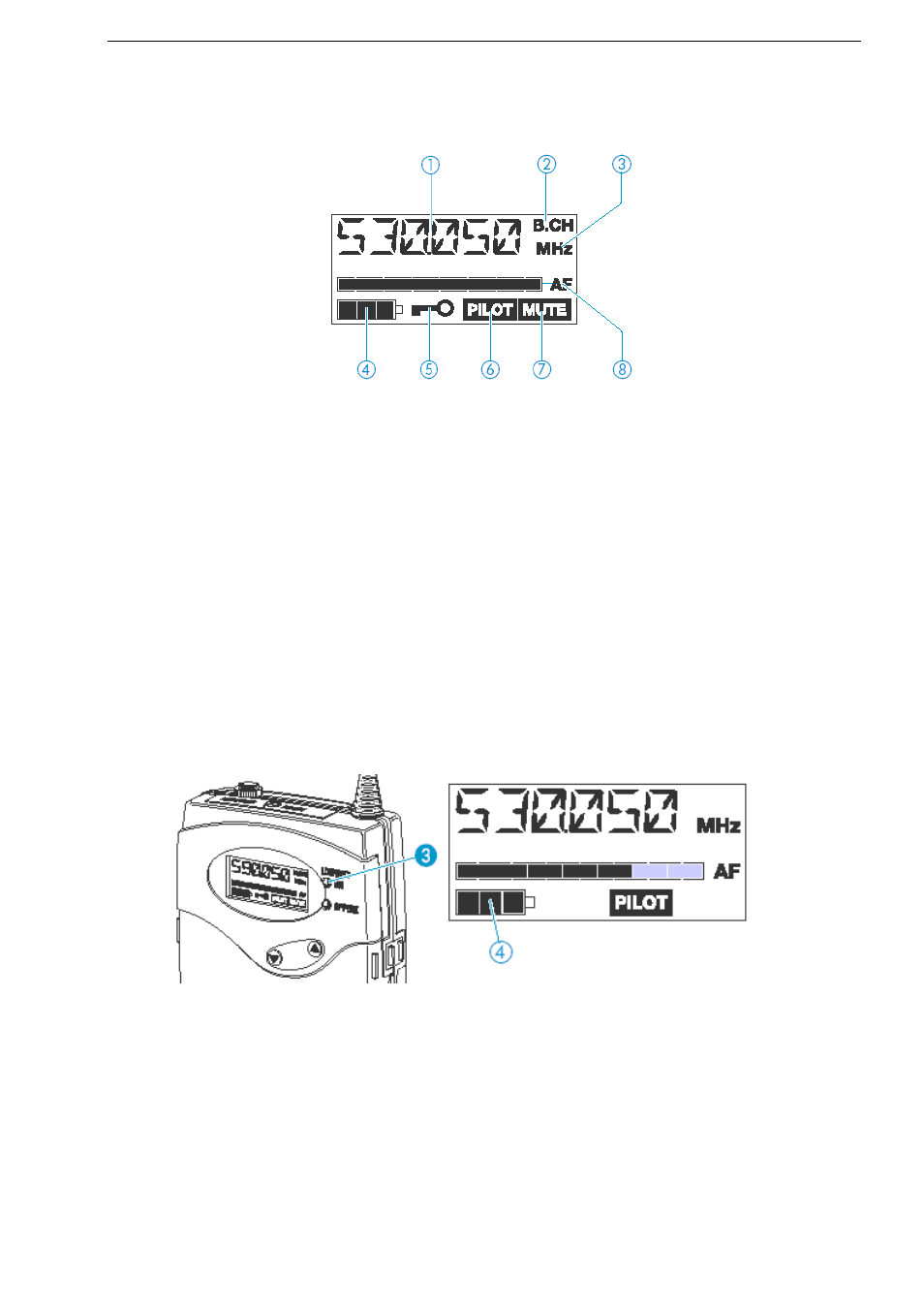

ЖК-дисплей
①
Символьный дисплей
②
«B.CH» - появляется при отображении банка (В) и номера канала (СН)
③
При отображении частоты появляется «MHz»
④
4-сегментный индикатор разрядки батареек
⑤
Иконка активности режима защиты (
Lock)
⑥
Иконка «PILOT» - активность трансляции пилот-тона
⑦
Иконка «MUTE» - заглушение звукового входа
⑧
7-сегментный индикатор «АF» (уровень звукового сигнала, модуляция
передатчика)
Индикация включения и статуса зарядки батареек
Светодиод ON/LOW BATT
p
обеспечивает информацию о текущем рабочем режиме
EK 100 G2:
Горит красным:
передатчик включен, емкость батареек/аккумуляторов BA
2015 достаточна.
Мигает красным:
батарейки/аккумуляторы BA 2015 разряжены (LOW BAT)!
Кроме того, 4-сегментный индикатор
④
обеспечивает информацию об остаточном
напряжении батареек/аккумуляторов BA 2015:
3 сегмента:
емкость около 100%
2 сегмента:
емкость около 70%
1 сегмент:
емкость около 30%
Иконка мигает:
батарея разряжена (LOW BAT)
