Q700
6
Числовые селекторы частоты-
(4)
используются
для
программирования
канальных
частот.
• Используйте для установки
частот как приема, так и
передачи.
• доступно 1200 частот: “0001 -
1200”. Пример: чтобы установить
частоту “500,” с
помощью
селекторов
(слева
направо)
выставьте число “0500.”
•
Значения
выше “1200”
недоступны.
Пример: “2578”
запрограммировать нельзя.
Кнопка Program –
вводит
программу в передатчик или
приемник,
выбранный
селектором
функций.
При
нажатии
красный
светодиод
"program" будет мигать следом
за зеленым “verify”, сообщая о
корректном
программировании
соответствующего устройства.
Кнопка Verify – при нажатии
проверяет, запрограммирован ли
выбранный селектором функций
передатчик или приемник на
частоту,
установленную
с
помощью числового селектора.
Если да, то замигает зеленый
светодиод “verify”. Если нет –
ничего не произойдет. В любом
случае
программа
в
соответствующем устройстве не
изменится.

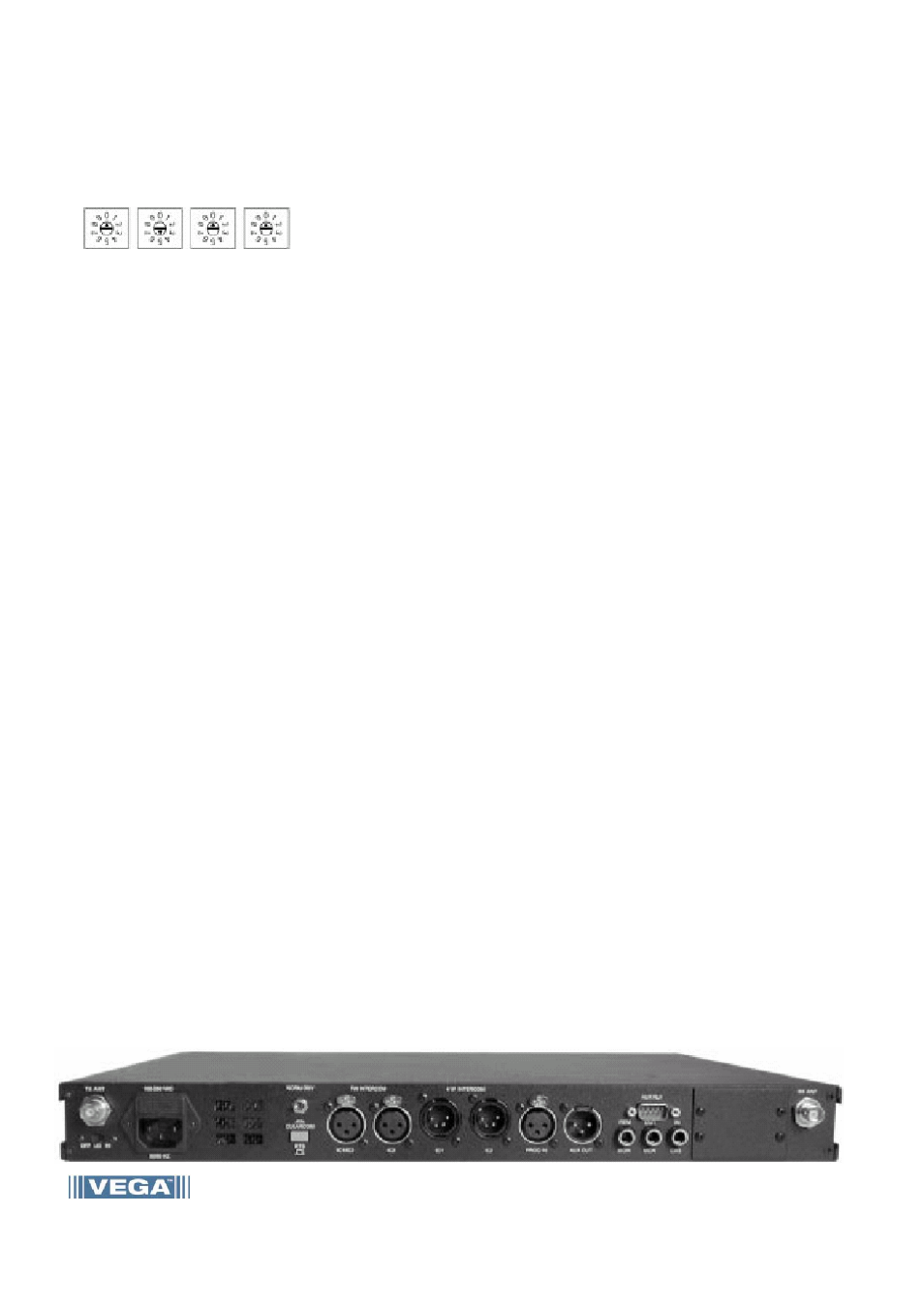

Задняя панель
Краткое
описание
органов
управления и разъемов на задней
панели MS-700.
Гнездо TX Antenna – разъем
BNC для подключение антенны.
Импеданс 50 Ои. См таблицу
for
quarter wave length required for
different splits.
Переключатель OFF-LO-HI
(мощность
передатчика)
–
в
позиции OFF внутренний передатчик
отключен. В позиции LO передатчик
включен на низкую, или нормальную
мощность LO (номинал 50 мВт). В
позиции HI включается
максимальная
мощность
передатчика 250 мВт.
Переключатель Clear-Com/TW – в
нажатом состоянии конфигурируют
два
интерком-интерфейса
как
совместимые со стандартом Clear-
Com. В этой позиции интерком-канал
#1 подключен к разъему IC1/IC2 XLR
(под меткой "TW INTERCOM") а
канала #2 к разъему IC2 XLR. В
позиции "TW/RTS" (кнопка отжата)
оба канала идут через разъем
IC1/IC2.
Разъемы TW INTERCOM – см.выше.
Разъмы 4 W INTERCOM –
4-контактные
входные
разъемы
(XLR,
балансные) "four-wire"
интерфейса станции MS-700, для
работы с интерком-каналами #1 и
#2. Активизируются в то же время,
что и "TW", и каждый в отдельности
или
оба
могут
работать
одновременно.
Разъем PROGRAM IN –
стандартный 3-контактный входной
разъем XLR для
балансного
линейного
сигнала
звуковой
программы или IFB.
Разъем AUX OUT Connector –
стандартный 3-контактный разъем
XLR для балансного линейного
сигнала – дополнительный звуковой
выход.
Разъем AUX RELAY Connector –
стандартный 9-контактный разъем
типа "D" с обычно разомкнутыми
контактами
дополнительного реле
.
Разъем MONITOR OUT –
гнездо 1/4" (6,35 мм) стерео
джек балансного линейного
мониторного
выхода.
Суммированный
сигнал
фиксированного уровня со
всех выбранных в данный
момент для мониторинга
источников.
Разъем MON CAS IN - 1/4"
(6,35 мм) стерео джек для
каскадной
коммутации
мониторной линии с другими
мастер-станциями MS-700
(вход).
Позволяет
прослушивать сигналы с
разных станций через одну
гарнитуру.
Разъем MONITOR CAS OUT
- 1/4" (6,35 мм) стерео джек
для каскадной коммутации
мониторной линии с другими
мастер-станциями MS-700
(выход).
Разъем RX Antenna -
разъем BNC для
подключения
антенны.
Импеданс 50 Ом.
См
таблицу
for quarter wave
length required for different
splits.
Органы управления и индикаторы MS-700
(продолжение)
