Рэковый приемник ЕM 500 G2
© 2004, I.S.P.A. – Engineering, Л. Орлов, перевод на русский язык
43

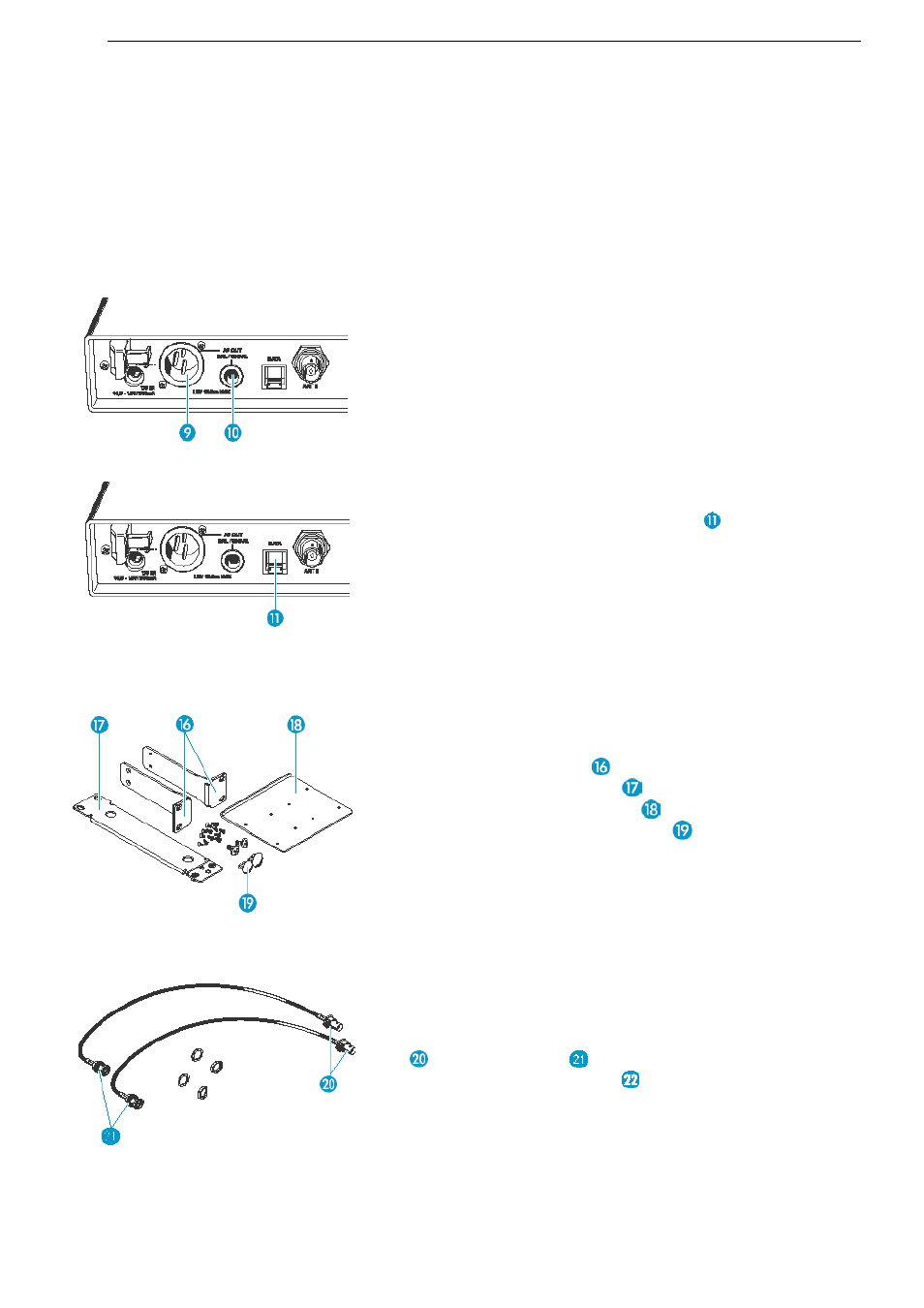

Подключение к усилителю/микшерному пульту
Два звуковых выхода оборудованы балансным XLR-3M
v
и небалансным ¼” Jack
w
разъемами, к каждому можно
подключить усилитель и/или канал микшерного пульта.
Регулировка уровня – общая для двух выходов.
►
Подключите усилитель / микшерный пульт к гнездам
XLR-3M
v
или ¼” Jack
w
. Подробная информация о
балансном и небалансном соединении приведена на
стр. 62.
►
Через рабочее меню настройте уровень сигнала,
подаваемый со звуковых выходов (AF OUT) на входы
усилителя / микшерного пульта (подробнее о
настройке уровней см. стр. 53).
Сервисный интерфейс
Сервисный
интерфейс DATA
применяется
исключительно в целях технического обслуживания
устройства.
Установка рэкового адаптера и антенн
Для установки одного или пары приемников в рэк
требуется адаптер GA 2 (см. аксессуары), который состоит
из:
• двух рэковых «ушек»
• одной связующей планки
• одной связующей пластины
• 2 заглушек для антенных гнезд
• 12 шурупов М 3х6
• 2 шурупов М 6х10
При установке в рэк только одного приемника следует
использовать набор AM 2 (см. аксессуары) для монтажа
антенны передатчика на лицевой панели рэкового
адаптера GA 2. AM 2 состоит из:
• 2 кабелей с разъемами BNC (соединение BNC-гнезда
с BNC-разъемом )
• 2 держателей для антенн
• 2 плоских шайб
• 2 гаек
