Миниатюрный приемник ЕК 500 G2
© 2004, I.S.P.A. – Engineering, Л. Орлов, перевод на русский язык
42
Индикация и изображения на дисплее

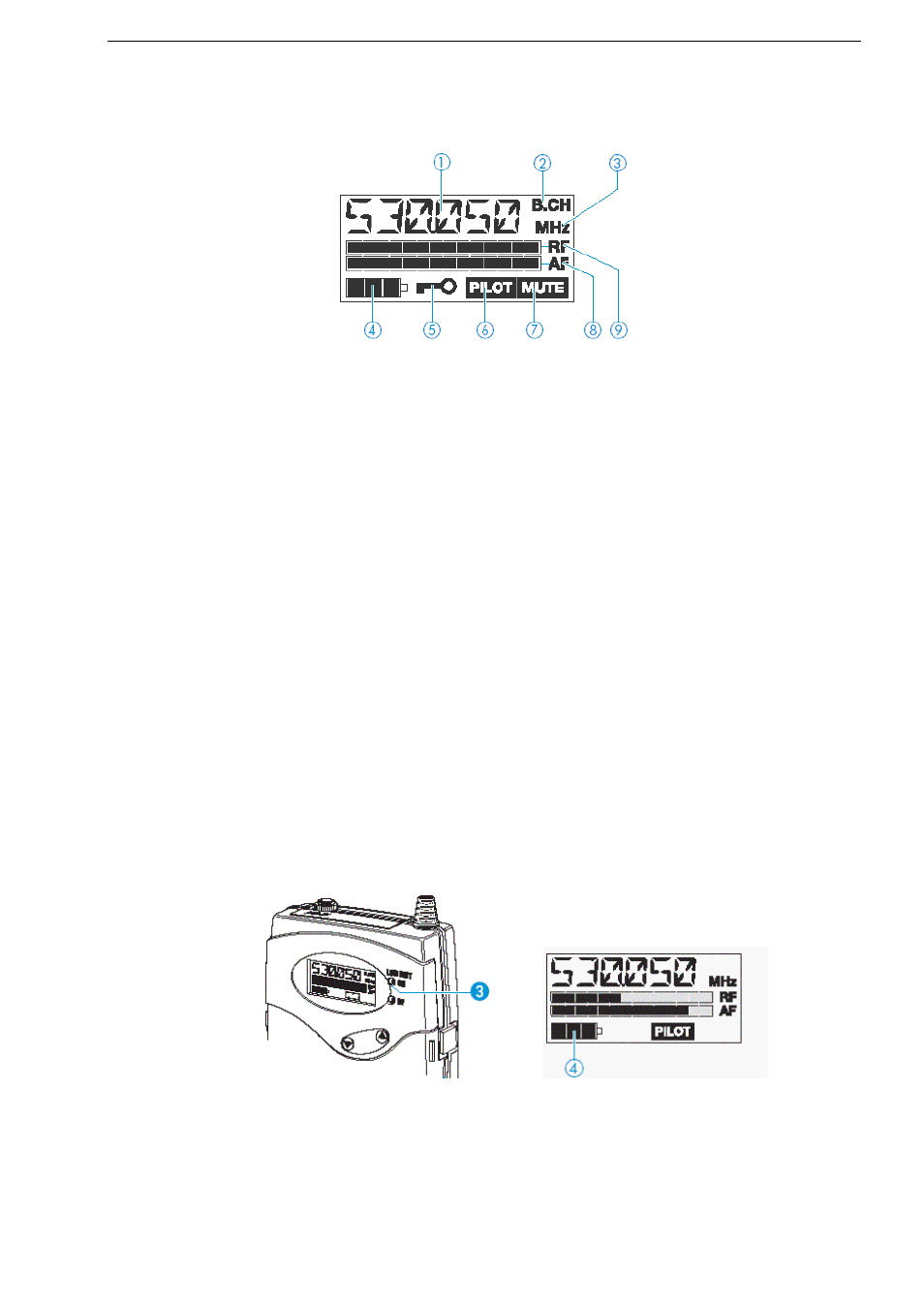

Панель ЖК-дисплея
①
Символьный дисплей
②
«B.CH» - появляется при отображении банка каналов (В) и номера канала (СН)
③
При отображении частоты появляется «MHz»
④
4-сегментный индикатор разрядки батареек
⑤
Иконка активности защищенного режима (Lock)
⑥
Иконка «PILOT» - активность функции поиска пилот-тона
⑦
Иконка «MUTE» - заглушение звукового выхода
⑧
7-сегментный индикатор принятого звукового сигнала «АF»
⑨
7-сегментный индикатор принятого РЧ-сигнала «RF»
Индикаторы и изображения на дисплее приёмника
При использовании вместе с передатчиками ew 500 G2 приёмник обеспечивает
информацию о собственных рабочих режимах и рабочих режимов передатчиков
(дистанционный дисплей).
Индикация включения и остаточного напряжения батареек
Светодиод ON/LOW BATT
p
обеспечивает информацию о текущем рабочем режиме EK
500 G2:
Горит красным:
приёмник включен, емкость батареек/аккумуляторов BA 2015
достаточна.
Мигает красным:
батарейки/аккумуляторы BA 2015 разряжены (LOW BAT)!
