Recessed Spot 170 AT © ROBE Show Lighting s.r.o.

8

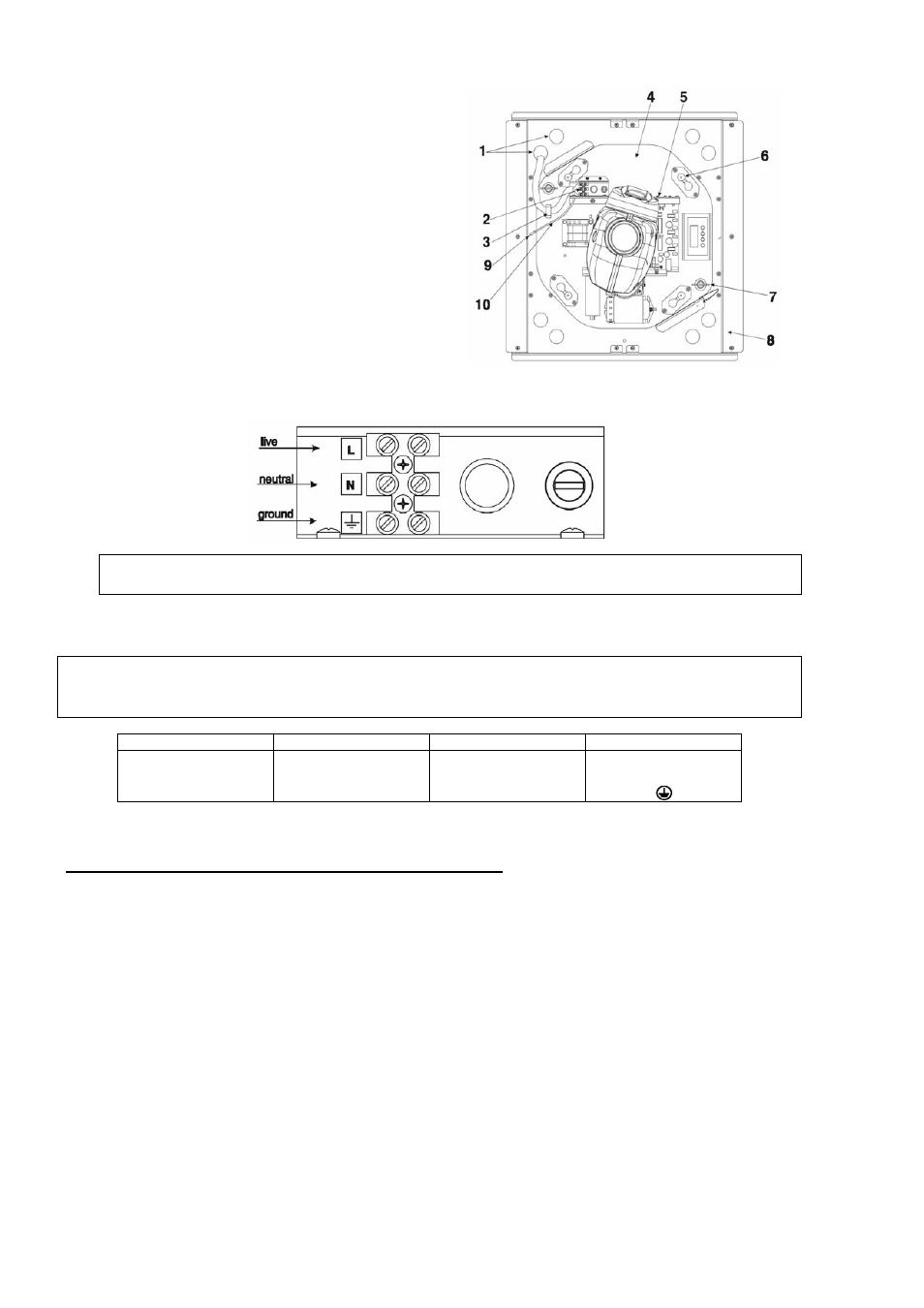

2. Совместите посадочные отверстия в основании

прибора (4) на монтажные штифты потолочного
модуля (8) и поверните основание направо для
фиксации. Вставьте 2 байонетных крепления (7) и
поверните на четверть оборота для фиксации
основания в потолочном модуле.

3. Для подключения питания используйте 3-х

проводный кабель с сечением жил не менее 1,5
мм.кв. Напряжение питание и частота местной
сети должны соответствовать параметрам,
указанным на шильдике в основании прибора.
Процедура изменения установок питания
описана далее в этой главе.

4. Пропустите кабель через держатель (3), затяните

2 винта держателя для надежной фиксации кабеля и подсоедините к клеммнику (2) следующим
образом:


ФАЗА

НЕЙТРАЛЬ

ЗАЗЕМЛЕНИЕ

Обязательно подключите провод заземления основания (10) к клемме заземления (9)

потолочного модуля (8).

Подключите кабель управления DMX (5) и установите крышки потолочного модуля, закрепив их при
помощи 14 винтов из комплекта поставки.

Внимание!

Проверьте напряжение и частоту питающей сети перед включением

Для Вашей безопасности устройство должно быть заземлено.

Европа

Америка

Обозначение

Международный

коричневый

голубой

желто-зеленый

Черный

Белый

зеленый

Фазный

Нейтральный

заземление

L

N

Никогда не подключайте питание прибора к выходу диммера!

4.5 Соединение устройств в цепь управления

Трехконтактные разъемы цифрового входа/выхода соответствуют стандарту DMX-512, т.е., контакт 1

- экран, контакт 2 – cold (-) и контакт 3 – hot (+). Используйте только специальный экранированный RS-485
кабель.

Цепь управления DMX.

1. Подсоедините выход контроллера к цифровому входу первого прибора.
2. При подсоединении дополнительных устройств, соедините выход устройства, ближайшего к контроллеру,

со входом следующего устройства.

3. Установите терминатор на конце цепи. Вставьте терминатор в цифровой выход последнего устройства в

цепи. Терминатор, представляющий собой обычный XLR разъем «папа» с резистором 120 Ом, 0.25W,
припаянным к контактам 2 и 3, «впитывает» в себя управляющий сигнал, не давая ему отражаться назад
в цепочку и создавать интерференционные помехи.

Цепь управления ведущий / ведомый.

1. Подсоедините DMX-выход ведущего прибора ко входу ведомого. Подключайте приборы далее,

всегда соединяя вход сигнала с выходом – всего не более 9 ведомых приборов.

2. Необходимо установить терминатор на входной разъем сигнала ведущего прибора и на выходной

разъем последнего ведомого прибора.
