LedWash 136 LT © ROBE Show Lighting s.r.o.
11

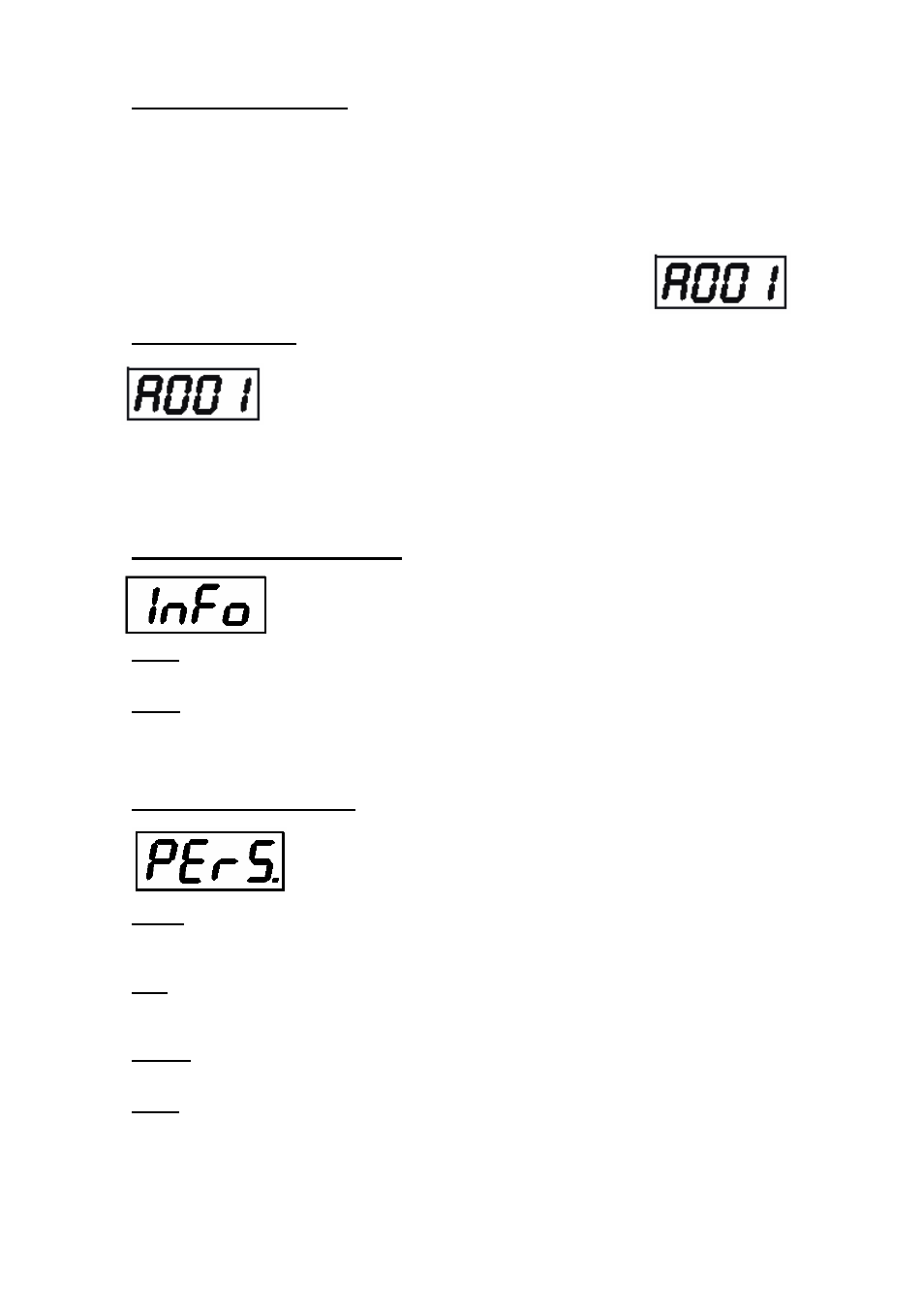

7. Панель управления.
Панель навигации расположена на передней части основания прибора. Здесь Вы можете установить
адрес прибора, режим, узнать время наработки, запустить тест, перезапустить прибор и использовать много
других установок и сервисных функций.
Навигация по дереву меню осуществляется при помощи кнопок:
[MODE] – выход из текущего меню без сохранения изменений
[ENTER] – вход в меню, подтверждение установок и значений, сохранение и выход из меню.
[UP] – [DOWN] кнопки - выбор пунктов меню одного уровня, изменение значения
После включения прибора на дисплее появляется индикация ----
Для перемещения по пунктам меню используйте кнопки [UP] – [DOWN],
для входа в пункт меню используйте [ENTER].
7.1 Меню адреса.
Это меню позволяет Вам выбрать адрес, который является каналом №1
прибора при управлении с контроллера. Если вы, к примеру, установите адрес № 15, то
прибор будет использовать каналы с 15 по 28 для управления функциями. Пожалуйста,
убедитесь, что соседние каналы разных приборов не накладываются друг на друга.
Если 2, 3 и более приборов назначены на одинаковый адрес, они будут работать одинаково.
После назначения адреса вы можете начать управлять прибором с вашего контроллера. После
включения питания прибор автоматически определяет наличие сигнала управления. Если сигнал отсутствует,
дисплей мигает индикацией установленного адреса А001 (это может случиться, если не включен в разъем
кабель управления, контроллер не посылает сигнал или кабель управления имеет разрыв).
Необходимо установить терминатор на выходной разъем последнего прибора.
7.2 Служебная информация.
Данное меню позволяет показать различную служебную информацию. Для
этого кнопками [UP] и [DOWN] установите нужный параметр и нажмите кнопку
[ENTER] для появления данных на дисплее.
tEMP - текущая температура внутри головы прибора ( помните – температура окружающего
воздуха не должна превышать 40 °С ).
VerS. - Версия программного обеспечения.
Меню для просмотра версий программ различных модулей прибора.
IC1.b. основной процессор на материнской плате в основании прибора.
IC2.b. процессор движения PAN/ TILT на материнской плате в основании прибора.
7.3 Установка функций.
Данное меню позволяет настраивать внутренние функции прибора,
определяющие дальнейшие особенности его функционирования.
r.Pan - Реверсирование движения PAN.
Данная функция позволяет изменить направление движения (отклик на джойстик) прибора по
панораме.
r.tilt - Реверсирование движения TILT.
Данная функция позволяет изменить направление движения (отклик на джойстик) прибора по
наклону.
DM.Pr. - выбор раскладки каналов (режим 1 – 2) DMX.
Детальное описание каждого из каналов и их расположения Вы сможете найти в главе 5.
FEEd - Автоматическая коррекция положения луча.
Позволяет установить функцию автоматической коррекции положения луча (положение луча не
соответствует полученным координатам), например, после неожиданного внешнего толчка система
управления перемещает луч в правильную позицию. ПРИМЕЧАНИЕ: если при выключенной системе
коррекции луч потеряет точность позиционирования, а затем Вы включите систему коррекции, то без
перезагрузки прибора (RESET необходим для синхронизации получаемого сигнала DMX с некоей
опорной точкой) функция автоматической корректировки положения луча работать не будет.
