Dominator 1200 XT + DMX Dominator Control © ROBE Show Lighting s.r.o.
6

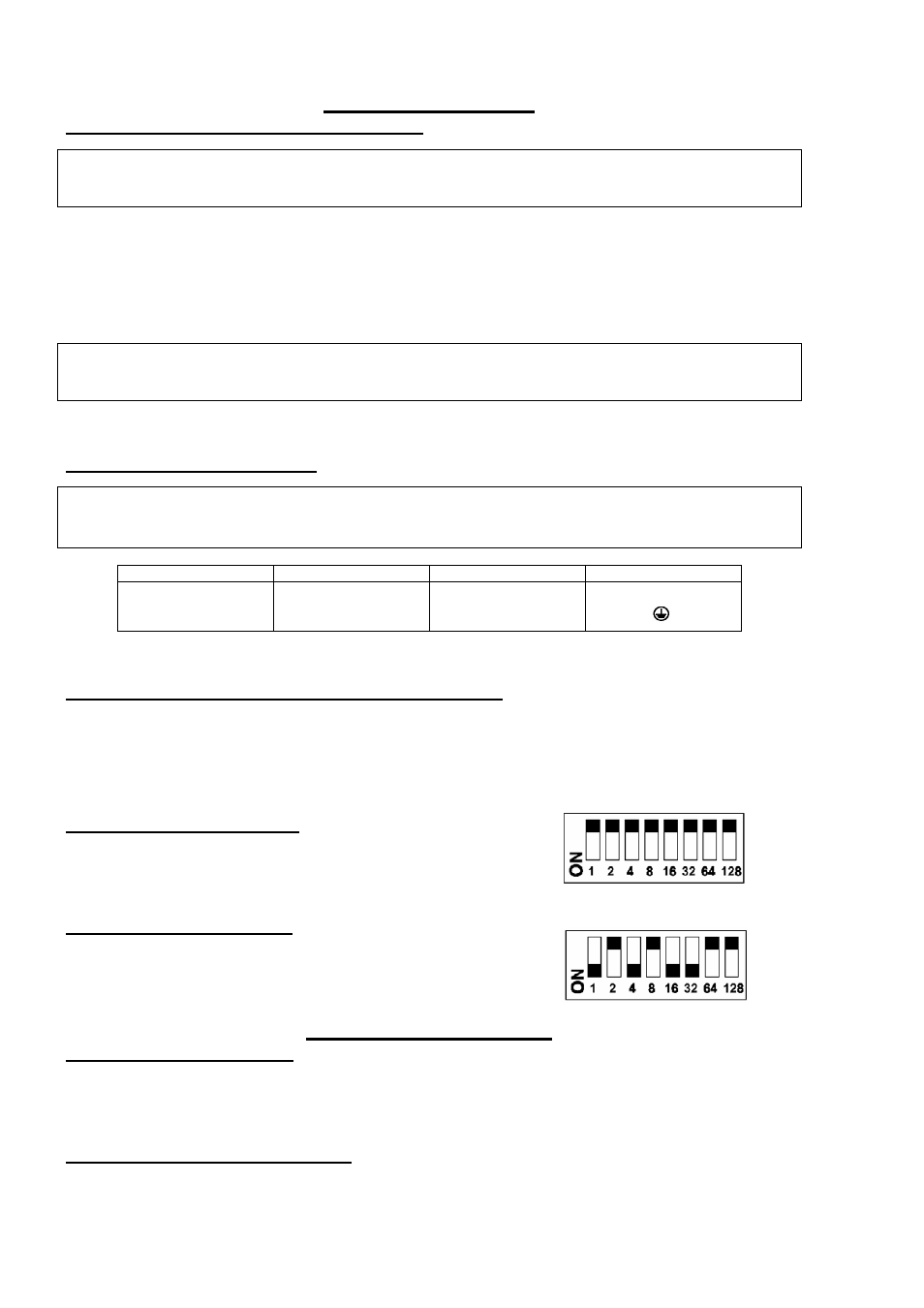

4. Монтаж прибора.
4.1 Общие рекомендации по монтажу.
ПРЕДУПРЕЖДЕНИЕ
При монтаже прибора не допускайте нахождения легковоспламеняющихся объектов и
материалов ближе 0,5 м от прибора.
Прибор может быть подвешен в любом положении без какого-то ни было влияния на его рабочие
характеристики.
Конструкция, предназначенная для установки прибора (приборов) должна быть рассчитана и
проверена на способности выдержать 10-кратное превышение нагрузки в течение 1 часа без деформаций.
Всегда страхуйте прибор от возможного падения специальной цепочкой или тросиком.
Используйте 8 мм отверстия в монтажной лире для крепления крюков или для непосредственного
крепления прибора на конструкцию.
Внимание!
При установке прибора убедитесь в том, он надежно закреплен на несущую конструкцию и
конструкция способна нести эту нагрузку.
Не забудьте прикрепить страховочный тросик.
4.2 Подключение питания.
Внимание!
Проверьте напряжение и частоту питающей сети перед включением
Для Вашей безопасности устройство должно быть заземлено.
Европа
Америка
Обозначение
Международный
коричневый
голубой
желто-зеленый
Черный
Белый
зеленый
Фазный
Нейтральный
заземление
L
N
Никогда не подключайте питание прибора к выходу диммера!
4.3 Соединение устройств в цепь управления.
Трехконтактные разъемы цифрового входа/выхода соответствуют стандарту DMX-512, т.е., контакт 1
- экран, контакт 2 – cold (-) и контакт 3 – hot (+). Используйте только специальный экранированный RS-485
кабель.
Для осуществления управления прибором необходимо назначить ему стартовый адрес – см. главу
4.5.
4.4 Тестовая программа.
Для запуска тестовой программы установите следующий
стартовый адрес на приборе.
4.5 Адресация прибора.
Если Вы подключаете прибор к штатному контроллеру из
комплекта поставки, то необходимо установить стартовый адрес в
соответствие с рисунком.
5. Работа с прибором.
5.1 Перезапуск (RESET).
При включении прибора происходит процедура запуска (перезапуска) систем и механизмов прибора
для установки их в правильную начальную позицию. Это занимает примерно 10 секунд, после чего прибор
готов к работе.
5.2 Светодиодный индикатор.
Если прибор подключен к контроллеру, но не получает управляющего сигнала DMX, то светодиодный
индикатор мигает.
