ColorSpot 250 AT © ROBE Show Lighting s.r.o.
6

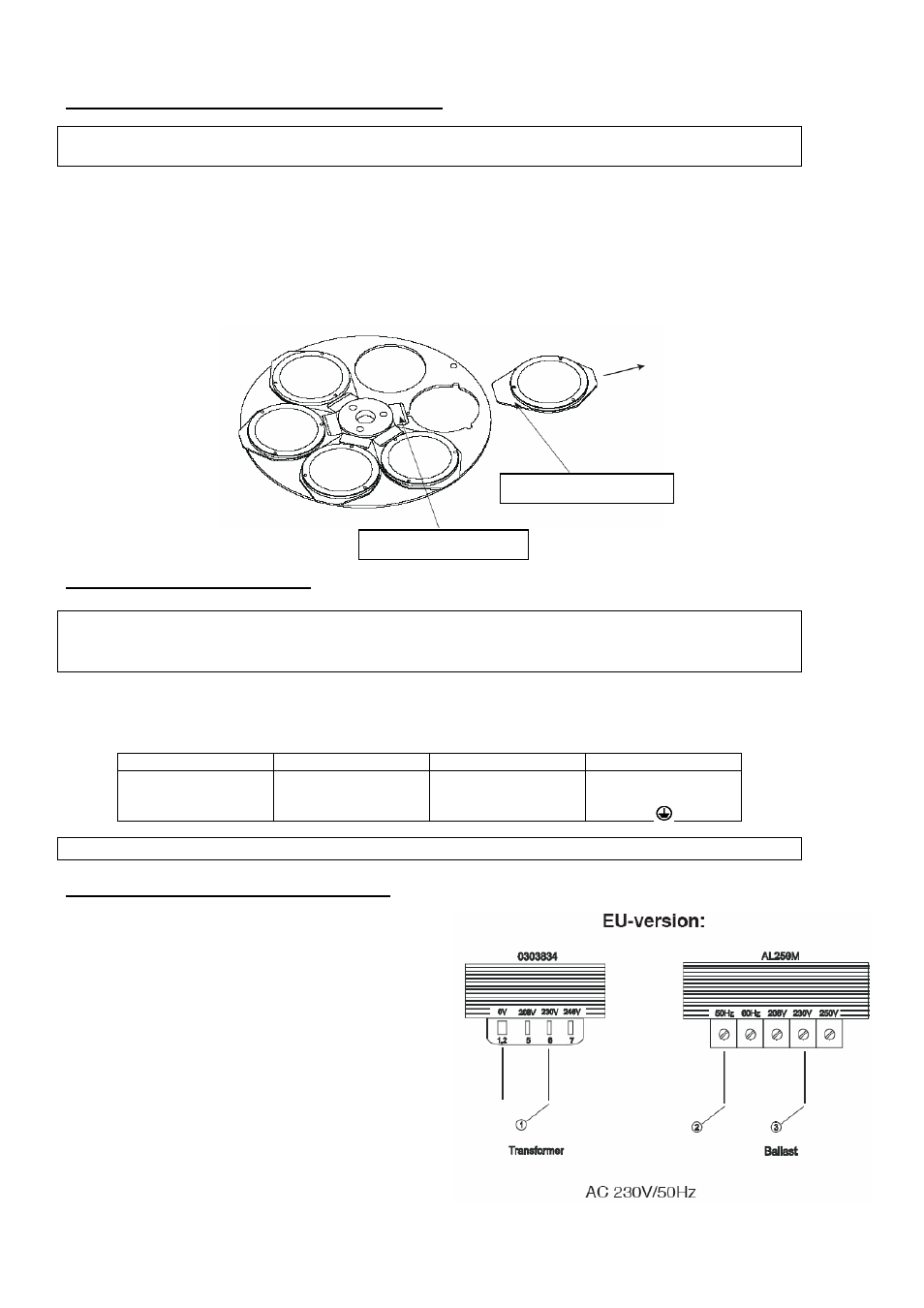

4.3 Установка и замена светофильтров.
Внимание! Перед заменой выключите прибор и отключите его кабель питания от сети!
Дайте прибору охладиться не менее 10 минут.
Для установки или замены гобо, светофильтров и эффектов снимите крышку прибора (4 винта).
Колесо светофильтров.
1. Осторожно отогните в сторону ячейку светофильтра, освобождая ее из фиксирующих пазов, и
вытяните из под прижимной пластины.
2. Вставьте ячейку под прижимную пластину колеса и опустите в фиксирующие пазы (два отверстия).
4.4 Подключение питания.
Внимание!
Проверьте напряжение и частоту питающей сети перед включением
Для Вашей безопасности устройство должно быть заземлено.
Всегда включайте прибор в сеть посредством вилки (разъема). Если установленная вилка не
подходит к Вашей розетке, то не используйте адаптер! Снимите вилку и выбросьте ее, взамен установите
подходящую вилку (разъем). Провод заземления всегда должен быть подключен!
Европа
Америка
Обозначение
Международный
коричневый
голубой
желто-зеленый
Черный
Белый
зеленый
Фазный
Нейтральный
заземление
L
N
Никогда не подключайте питание прибора к выходу диммера!
4.5 Изменение установок питания.
Электроника прибора должна быть подключена в
соответствие с параметрами местной электросети.
Параметры заводской настройки напечатаны на
табличке рядом с кабелем питания. Неправильные
установки могут испортить электронику прибора.
Для изменения настроек напряжения и частоты
тока следуйте нижеприведенным инструкциям:
1. Отключите прибор от питающей сети.
2. Откройте обе крышки основания, отвернув 10
винтов.
3. Подключите провод 1 трансформатора к
клемме нужного вольтажа.
4. Подключите провода 2 и 3 балласта к клемме к
клемме нужного вольтажа и частоты.
5. Установите на место крышку и заверните
крепежные винты.
Прижимная пластина
Ячейка светофильтра
