Колесо статичных гобо.
1. Перед заменой гобо выключите прибор и отключите его кабель питания от сети! Дайте прибору
охладиться.
2. Снимите нижнюю крышку прибора, отвернув 4 байонетных винта.
3. Осторожно отогните в сторону ячейку гобо, освобождая ее из фиксирующих пазов, и вытяните из под
прижимной пластины.
4. Вставьте ячейку под прижимную пластину колеса и опустите в фиксирующие пазы (три отверстия).
5. Установите на место крышку прибора перед его включением.
Колесо вращающихся гобо.
1 Перед заменой гобо выключите прибор и отключите его кабель питания от сети! Дайте прибору
охладиться.
2 Снимите нижнюю крышку прибора, отвернув 4 байонетных винта.
3 Осторожно отогните в сторону ячейку гобо, освобождая ее из фиксирующих пазов, и вытяните из под
прижимной пластины.
4 Сожмите и извлеките из ячейки стопорное кольцо. Не прикасайтесь руками к поверхности стеклянных
гобо.
5 Извлеките гобо из ячейки, затем установите новое гобо. Не прикасайтесь руками к поверхности
стеклянных гобо, при установке гобо сторона с нанесенным покрытием должна быть ориентирована в
сторону выходной линзы, а не в сторону лампы.
6. Вставьте ячейку гобо под прижимную пластину колеса и опустите в фиксирующие пазы (три
отверстия).
7. Установите на место крышку прибора перед его включением.

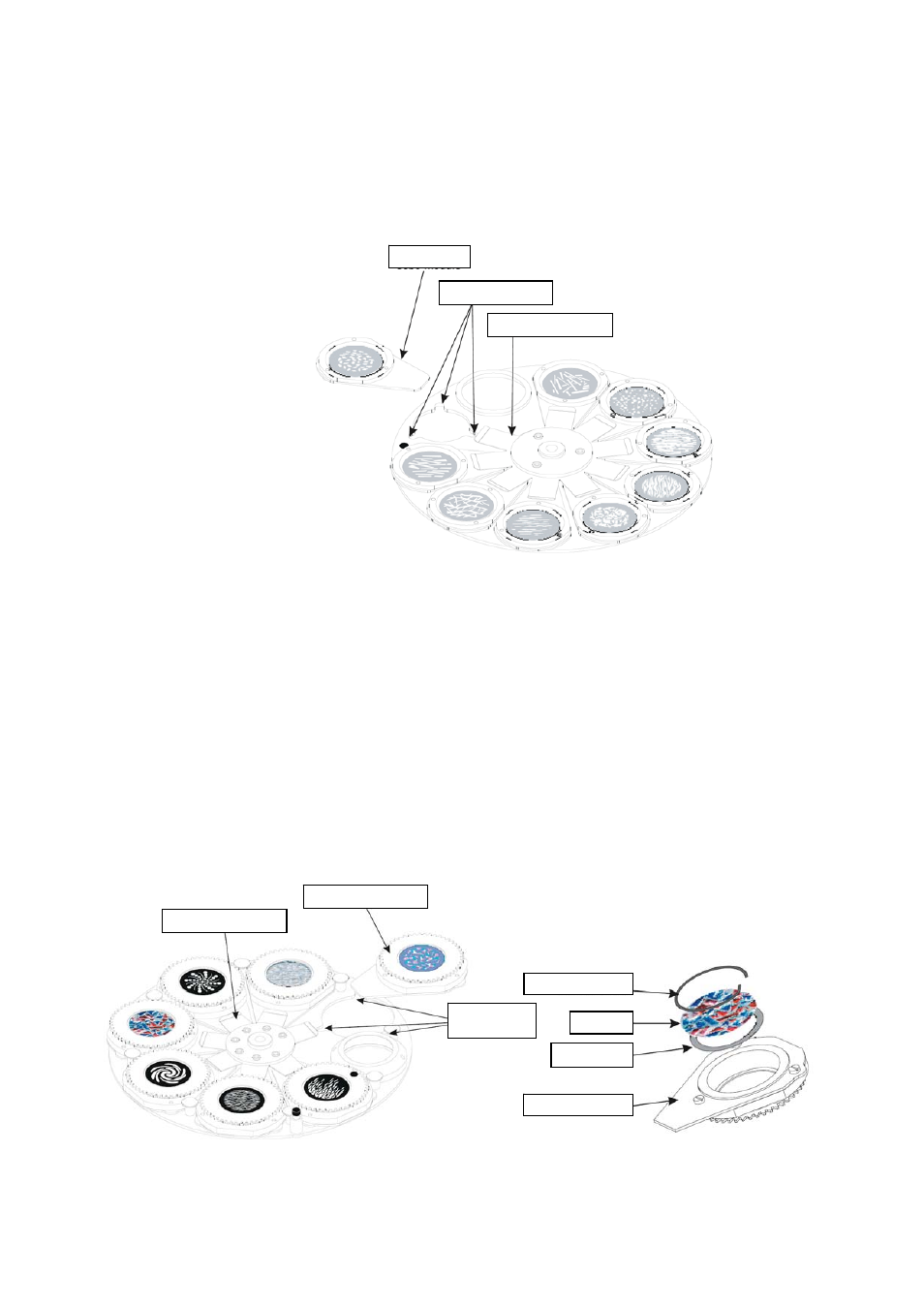

Прижимная пластина
Ячейка гобо
Фиксирующие пазы
Прижимная пластина
Проставка
Фиксирующие
пазы
Ячейка гобо
Гобо
Стопорное кольцо
Ячейка гобо
