ColorSpot 1200 AT / 1200E AT © ROBE Show Lighting s.r.o.
10
1. Включите прибор, затем зажгите лампу.
2. Выключите все эффекты, поставьте канал диммера на 100% и направьте луч на ровную поверхность
(стену), для этого можно использовать сигнал с пульта управления или функцию Lamp Adjustment в
меню Special Functions.
3. Центрируйте световое пятно (более яркую часть луча), поворачивая винты A B C.
4. Для уменьшения интенсивности пятна поворачивайте регулировочные винты А B C по часовой стрелке
по очереди на четверть оборота. Добейтесь равномерного распределения света в луче.
5. Если свет ярче по краям луча, то поворачивайте регулировочные винты А B C против часовой стрелки до
тех пор, пока световой поток не станет равномерным по всей площади луча.
4.5 Установка и замена гобо, светофильтров и эффектов.
Внимание! Перед заменой выключите прибор и отключите его кабель питания от сети!
Дайте прибору охладиться не менее 10 минут.
Для установки или замены гобо, светофильтров и эффектов снимите крышку прибора.

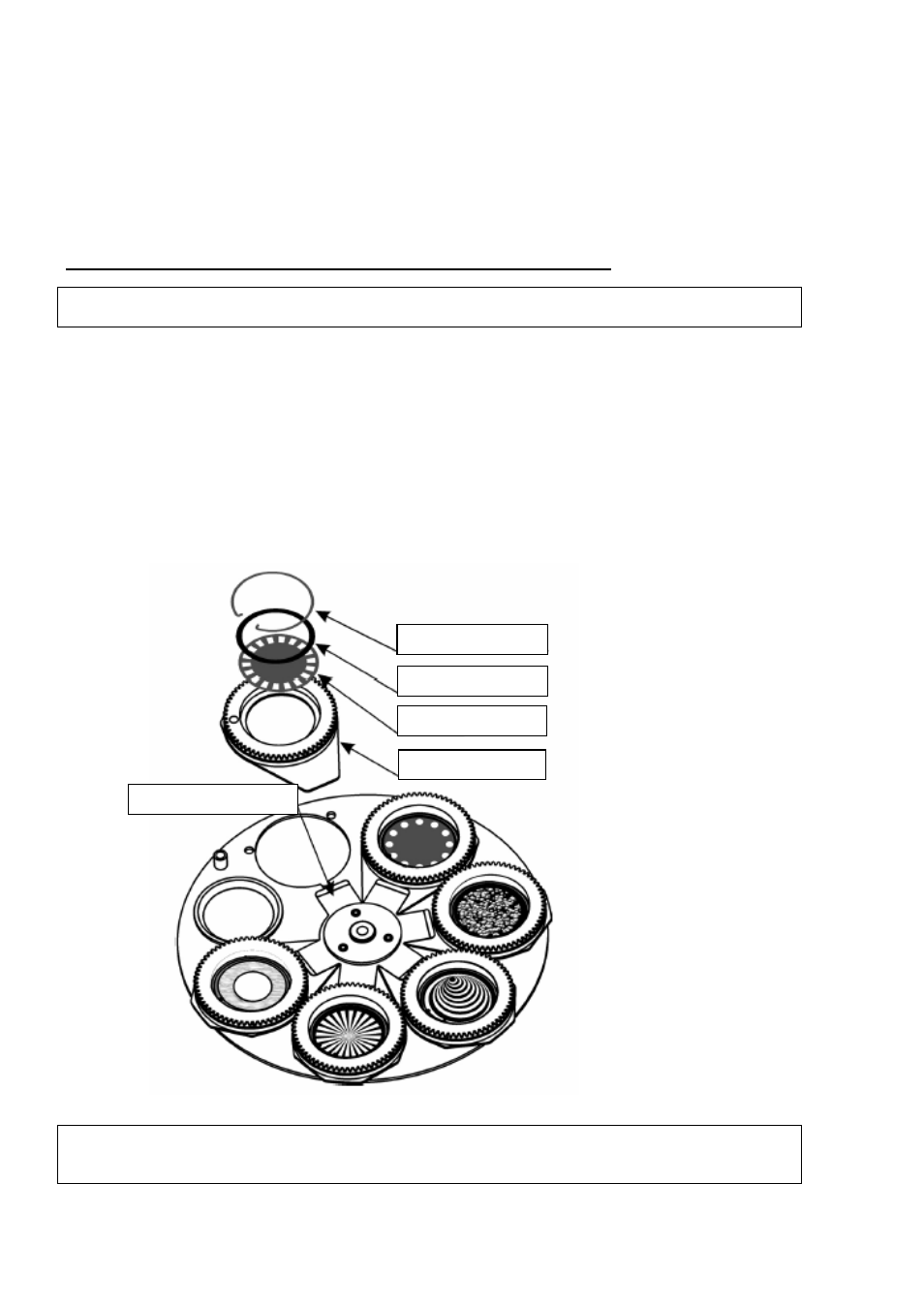

Колесо вращающихся гобо.
1. Осторожно отогните в сторону ячейку гобо, освобождая ее из фиксирующих пазов, и вытяните из под
прижимной пластины.
2. Сожмите и извлеките из ячейки стопорное кольцо. Не прикасайтесь руками к поверхности стеклянных
гобо, при установке гобо сторона с нанесенным покрытием должна быть ориентирована в сторону
выходной линзы, а не в сторону лампы.
3. Извлеките уплотнительное кольцо (проставку) и гобо из ячейки, затем установите новое гобо, кольцо-
проставку и стопорное кольцо.
4. Вставьте ячейку под прижимную пластину колеса и опустите в фиксирующие пазы (три отверстия).
ВНИМАНИЕ!
Ячейка гобо с магнитом должна быть установлена на то же самое место,
из которого она была извлечена.
Прижимная пластина
Ячейка гобо
Проставка
Гобо
Стопорное кольцо
