ColorSpot 575Е AT © ROBE Show Lighting s.r.o.
9

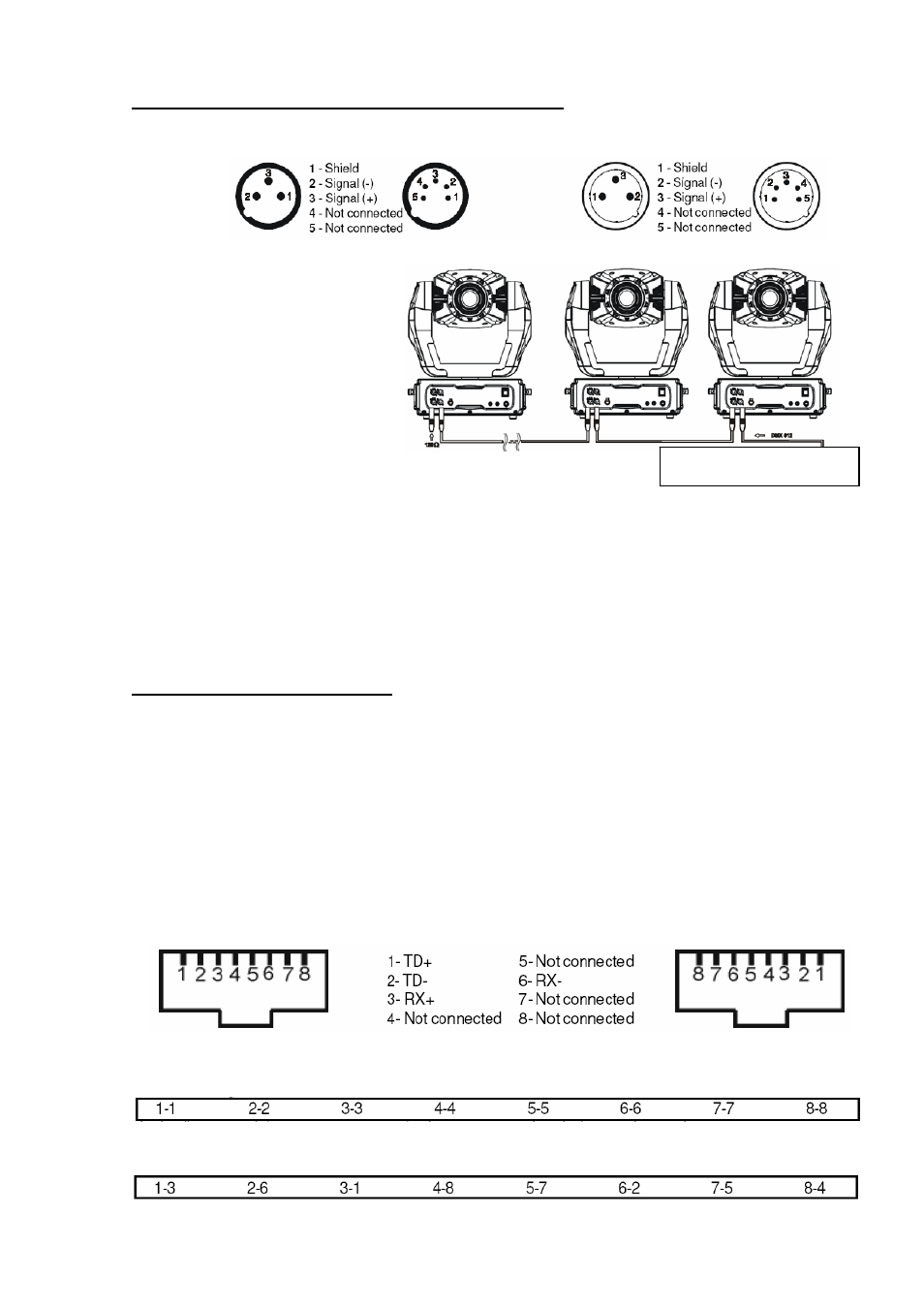

4.8 Соединение устройств в цепь управления
Трехконтактные разъемы цифрового входа/выхода соответствуют стандарту DMX-512, т.е., контакт 1
- экран, контакт 2 – cold (-) и контакт 3 – hot (+). Используйте только специальный экранированный RS-485
кабель.
Цепь управления DMX.
1. Подсоедините выход контроллера
к
цифровому
входу
первого
прибора.
2. При
подсоединении
дополнительных
устройств,
соедините
выход
устройства,
ближайшего к контроллеру, со
входом следующего устройства.
3. Установите терминатор на конце цепи. Вставьте терминатор
в цифровой выход последнего устройства в цепи. Терминатор, представляющий собой обычный XLR
разъем «папа» с резистором 120 Ом, 0.25W, припаянным к контактам 2 и 3, «впитывает» в себя
управляющий сигнал, не давая ему отражаться назад в цепочку и создавать интерференционные помехи.
Цепь управления ведущий / ведомый.
1. Подсоедините DMX-выход ведущего прибора ко входу ведомого. Подключайте приборы далее,
всегда соединяя вход сигнала с выходом – всего не более 9 ведомых приборов.
2. Необходимо установить терминатор на входной разъем сигнала ведущего прибора и на выходной
разъем последнего ведомого прибора.
4.9 Соединение ETHERNET.
Приборы могут быть соединены по цепи передачи данных ETHERNET с использованием протокола
Art-Net. Программа управления (компьютер или пульт) должны поддерживать этот протокол.
Протокол Art-Net является способом передачи данных по сети 10 Base T ETHERNET, основанном на
сетевом протоколе TCP/IP. Этот способ позволяет передавать огромные объемы данных DMX512 через
стандартную локальную компьютерную сеть.
IP адрес – адрес узла (прибора) в сети, является уникальным для каждого прибора.
DMX universe (область) – адресное пространство, имеющее 512 DMX-адресов.
Прибор ColorSpot 575Е АТ оборудован 8 контактным разъемом RJ-45 для соединения с сетью
ETHERNET. Рекомендуется использовать сетевой компьютерный кабель категории 5 с четырьмя витыми
парами проводов и разъемами RJ-45 для подключения к сети.
Внешний вид и распайка контактов разъема RJ-45:
Вилка
Розетка
Кабель, соединяющий прибор с разъемом сети или с сетевым коммутатором (HUB) должен иметь
прямую (1 к 1) распайку контактов.
Кабель, соединяющий один прибор с управляющим компьютером или пультом должен иметь
перекрестную распайку контактов.
Соединение при управлении
DMX контроллером.
