ColorSpot 575 AT © ROBE Show Lighting s.r.o.

7

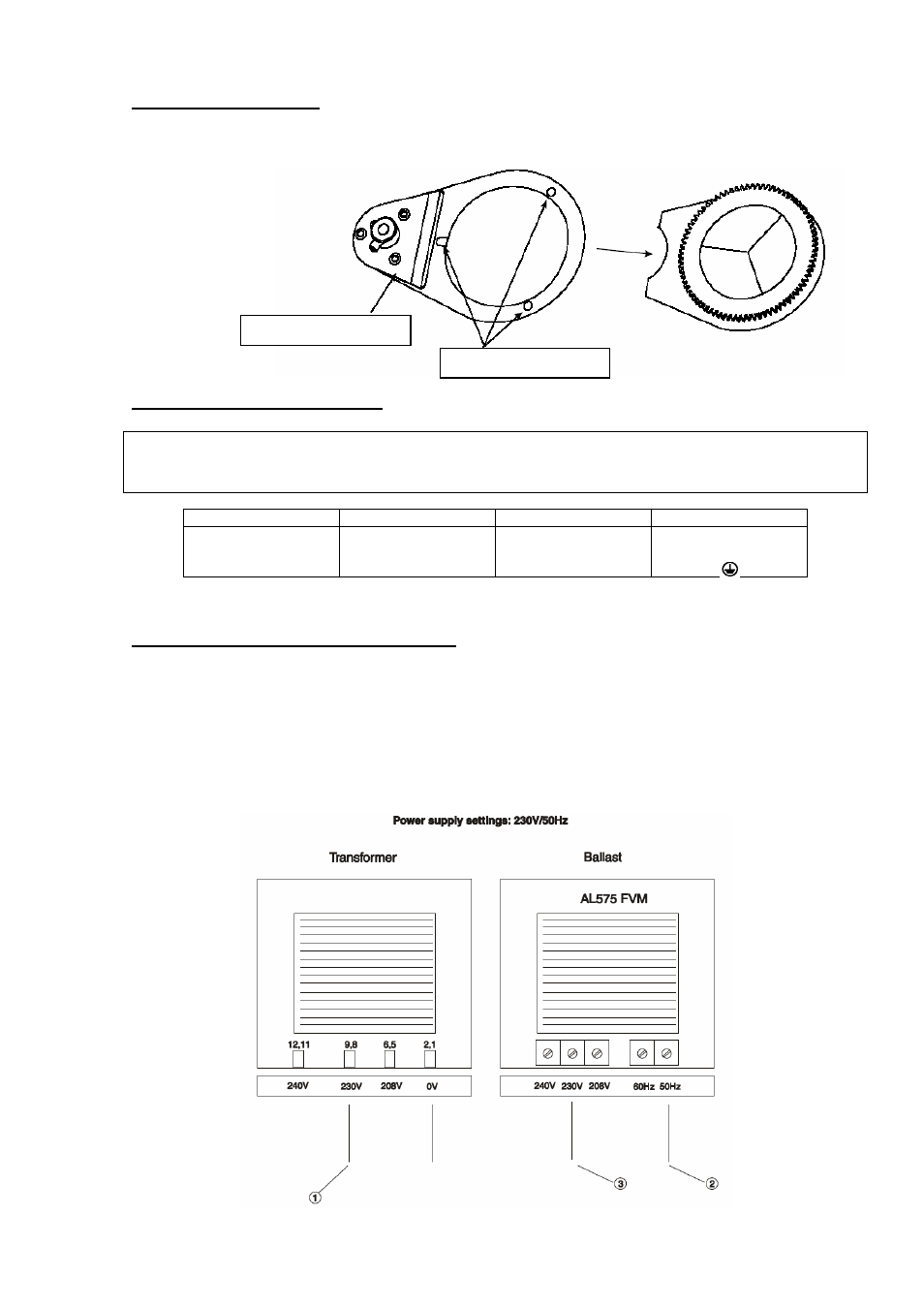

4.4 Замена призмы.

Осторожно отогните в сторону ячейку призмы, освобождая ее из фиксирующих пазов, и вытяните из

под прижимной пластины. Вставьте ячейку под прижимную пластину и опустите в фиксирующие пазы (три
отверстия).











4.5 Подключение питания.

Внимание!

Проверьте напряжение и частоту питающей сети перед включением

Для Вашей безопасности устройство должно быть заземлено.

Европа

Америка

Обозначение

Международный

коричневый

голубой

желто-зеленый

Черный

Белый

зеленый

Фазный

Нейтральный

заземление

L

N

Никогда не подключайте питание прибора к выходу диммера!

4.6 Изменение установок питания.

Электроника прибора должна быть подключена в соответствие с параметрами местной электросети.
Параметры заводской настройки напечатаны на табличке рядом с кабелем питания. Для изменения настроек
напряжения и частоты тока следуйте нижеприведенным инструкциям:

1. Отключите прибор от питающей сети.
2. Откройте крышку основания со стороны дисплея, отвернув 6 винтов.
3. Подключите провод 1 трансформатора к клемме нужного вольтажа.
4. Подключите провода 2 и 3 балласта к клемме к клемме нужного вольтажа и частоты.
5. Установите на место крышку и заверните крепежные винты.


















Прижимная пластина

Фиксирующие пазы
