ColorMix 550 AT © ROBE Show Lighting s.r.o.

10

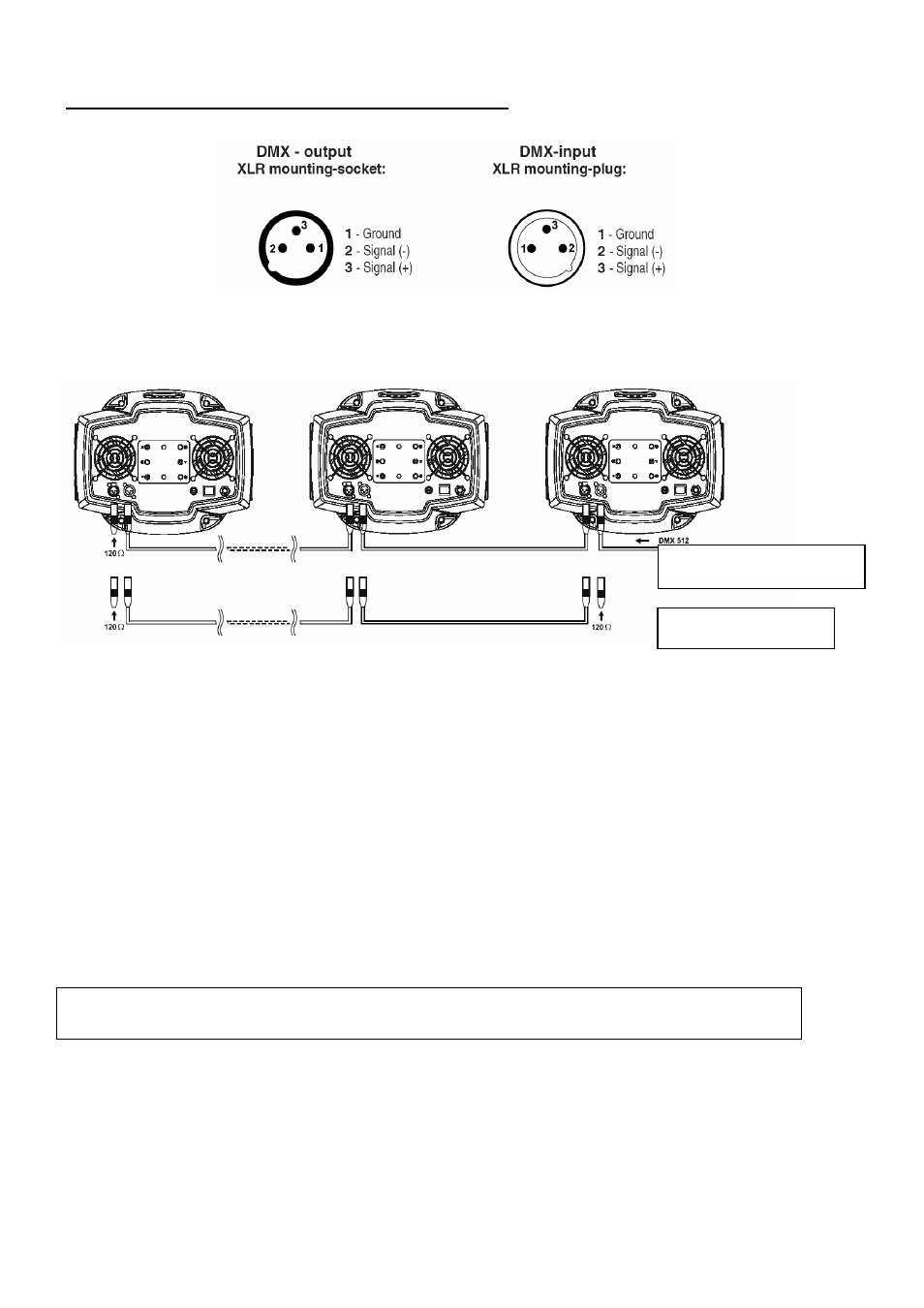

4.10 Соединение устройств в цепь управления











Трехконтактные разъемы цифрового входа/выхода соответствуют стандарту DMX-512, т.е., контакт 1

- экран, контакт 2 – cold (-) и контакт 3 – hot (+). Используйте только специальный экранированный RS-485
кабель.




Цепь управления DMX.


1. Подсоедините выход контроллера к цифровому входу первого прибора.
2. При подсоединении дополнительных устройств, соедините выход устройства, ближайшего к контроллеру,

со входом следующего устройства.

3. Установите терминатор на конце цепи. Вставьте терминатор в цифровой выход последнего устройства в

цепи. Терминатор, представляющий собой обычный XLR разъем «папа» с резистором 120 Ом, 0.25W,
припаянным к контактам 2 и 3, «впитывает» в себя управляющий сигнал, не давая ему отражаться назад
в цепочку и создавать интерференционные помехи.

Цепь управления ведущий / ведомый.

1. Подсоедините DMX-выход ведущего прибора ко входу ведомого. Подключайте приборы далее,

всегда соединяя вход сигнала с выходом – всего не более 9 ведомых приборов.

2. Необходимо установить терминатор на входной разъем сигнала ведущего прибора и на выходной

разъем последнего ведомого прибора.

ВНИМАНИЕ

Провода в кабеле управления должны быть надежно изолированы и не иметь замыканий друг с другом.

Это наиболее частая причина неправильной работы или отказа приборов.








Соединение при управлении

DMX контроллером.

Соединение для режима

Ведущий / ведомый.
