Инструкция по эксплуатации Nti minilyzer_ml1
Страница 15
Символ
Название/тип
Значение/описание
Arrow Mode –
режим
перемещения
стрелки
индикатора Arrow
Readout
Auto: режим, при котором стрелка
автоматически
указывает
на
частотную полосу с самым высоким
уровнем.
Manual:
режим,
при
котором
стрелка может перемещаться при
помощи курсорных клавиш Í и Î.
Индикатор Arrow
Readout
Указывает
частоту
и
уровень
полосы,
расположенной
под
стрелкой.
Zoom (Y-axis) –
изменение
градуировки оси Y
Fixed:
градуировка
оси
Y
зафиксирована в том виде, который
был задан в ручном (Manual)
режиме.
Manual: курсорные клавиши Ï и Ð
служат для просмотра изменений
шкалы по оси Y.
Курсорные клавиши Í и Î
увеличивают/уменьшают масштаб
оси Y.
Time Constant -
поле
ввода
временной
константы
Временная константа соотносится с
временем интеграции анализатора
спектра.
Возможные
значения:
0,2/0,5/1,0/2,0/5,0 секунд.
При
меньшем
значении Time
Constant изображение на дисплее
меняется быстро, более «нервно»,
при
большем
значении
производится
"усреднение"
выборок, что обеспечивает более
стабильное отображение спектра.
Таблица 1 Описание функций 1/3-октавного анализатора
спектра
Scope (Осциллограф)
Для входа в режим Scope, выберите значение «Scope» в подменю
измерительных функций.

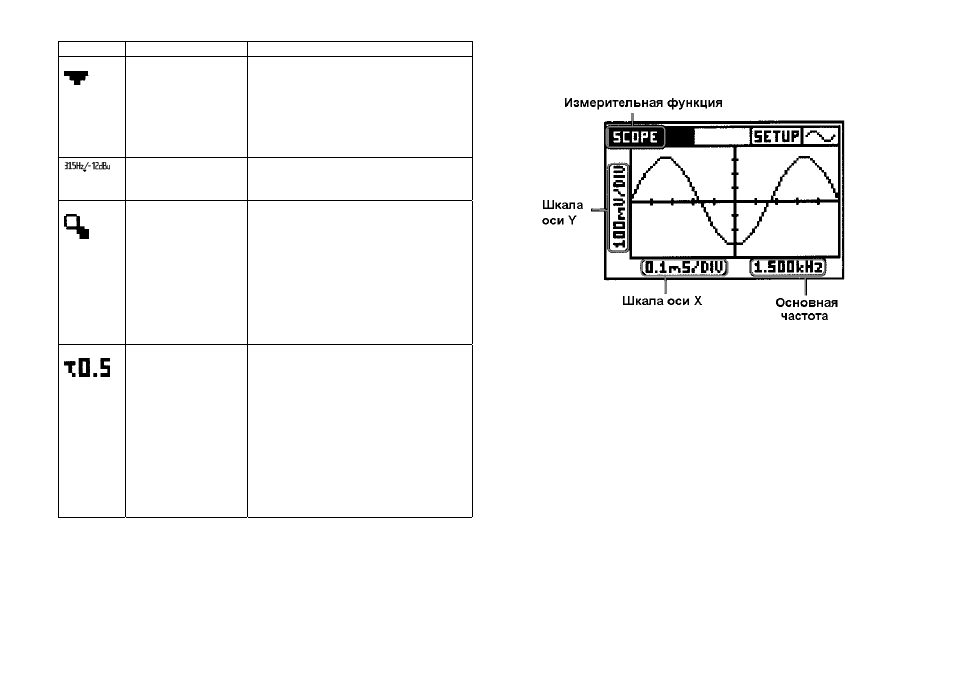

Рис. 20 Дисплей в режиме осциллографа
На дисплее отображается форма волны входного сигнала.
Основная частота определяется автоматически, и в соответствии
с этим значением градуируются шкалы осей X и Y.
Кроме того, текущее значение основной частоты отображается в
нижней строке дисплея.
ПРИМЕЧАНИЕ
Пользователю недоступна ручная градуировка дисплея
осциллографа.
