Инструкция по эксплуатации Nti digitizer_dl1
Страница 12
Уровень
несущей
Индикация
ошибок
Частота
несущей
Основные элементы отображения информации на дисплее
Выявление
неисправностей
и
анализ
цифровых
сигналов
требует
одновременного отображения нескольких параметров. Например, если
записывающее устройство не распознает входящий сигнал, важно выяснить
следующее:
• Какой тип сигнала присутствует в тракте - цифровой или
аналоговый?
• Есть ли хоть какая-то информация в цифровом тракте?
• Какой используется формат данных - пользовательский или
профессиональный?
• Соответствует ли статус канала передаваемым данным?
• Каков уровень и частота несущей?
• …
При работе со многими измерительными функциями на дисплее Digilyzer
даётся ответ одновременно на все эти вопросы. Для большинства
функций информация отображается сразу на нескольких элементах
дисплея.

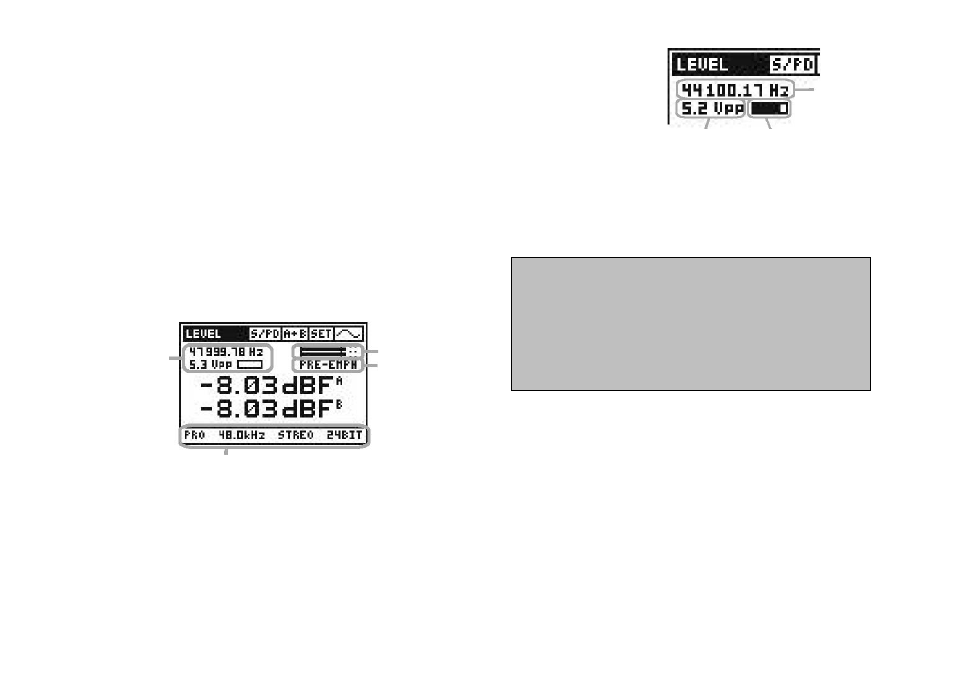

Рис. 4-10, Элементы изображения на дисплее
Информация о несущей
Рис. 4-11, Информация о несущей
Параметр Carrier Frequency (несущая частота) указывает измеряемую
частоту в Гц или ррм, отклонения до следующей стандартной частоты
Параметр Carrier Level указывает уровень несущей в Vpp. Уровни выше
5,0 Vpp указываются как >5 Vpp.
Совет по применению:
Уровень несущей – один из главных параметров для оценки качества
сигнала. При сравнительно коротких соединительных кабелях уровень
несущей составляет:
• Для сигналов формата AES3 – от 2 до 7 Vpp
• Для сигналов формата S/PDIF – от 200 до 700 mVpp.
При проблемах, связанных с импедансом, или длинных кабелях
уровень сигнала AES3 может упасть ниже допустимых уровней, в связи
с чем уменьшается надежность.
Error Indicator box - индикатор ошибок: Digilyzer проверяет входной сигнал, его
протокол и распознает количество ошибок. Эти ошибки могут вызвать множество
слышимых эффектов, которые в идеале не должны случаться. Ошибка
немедленно указывается зачернением поля индикатора. Через 10 секунд
индикатор возвращается в исходное состояние.
В поле индикатора ошибок отображаются следующие ошибки:
• Lock / unlock – наличие / отсутствие синхронизации.
• Validity bit - разряд достоверности.
• Confidence bit - бит доверительности – указывает на плохой канал
передачи данных, не соответствующий требованиям спецификации.
• Bi-phase mark coding error - ошибка кодирования двухфазной
маркировки.
• Parity error - ошибка чётности.
• Carrier level below specs - уровень несущей ниже, чем требуют
спецификации (для сигналов AES3 и S/PDIF).
Индикатор РРМ
Эмфазис
Информация о
несущей
Краткая статусная
информация
4-06
4-07
