Создание канала передачи данных для работы по
протоколу DMX или синхронизированной работы
Последовательный канал передачи данных необходим в следующих случаях:
• Запуск светового шоу на одном или более приборов с использованием DMX-контроллера
• запуск синхронизированного светового шоу на двух или более приборах (работа в режиме
master/slave)
Приборы на канале передачи данных должны быть соединены последовательно в линию, с
максимальным расстоянием 500 м и с максимальным количеством приборов до 32. При
эксплуатации более 32 приборов или на расстоянии более 500 метров, или для добавления
ответвлений, используйте оптический изолированный усилитель или разветвитель, например Martin
RS-485 Opto-Splitter (P/N 90758060).
Для надежной передачи данных необходим соответствующий кабель. Стандартный микрофонный
кабель не обеспечивает надежную передачу данных DMX на длинные расстояния. Для получения
лучших результатов, используйте кабель с как минимум одной витой парой, специально
разработанный для приложений RS-485. Ваш дилер Martin поможет подобрать кабель подходящего
качества с различной длиной.
Подключение последовательного канала передачи данных
Цифровые данные поступают в устройство через кабели типа XLR, (контакт 1 – земля, контакт 2 –
отрицательная фаза, контакт 3 – положительная фаза). Это стандартная конфигурация для
устройств DMX. Для Mania SCX800 может понадобиться один или несколько адаптеров для
подключения контроллеров и/или других приборов. Обратите внимание, что некоторые устройства
оснащены 5-пиновыми XLR-разъёмами, а другие могут иметь обратную полярность (контакт 2 –
«горячий», а контакт 3 – «холодный»). Полярность контактов разъёмов обычно указывается на
корпусе устройства или в руководстве пользователя.

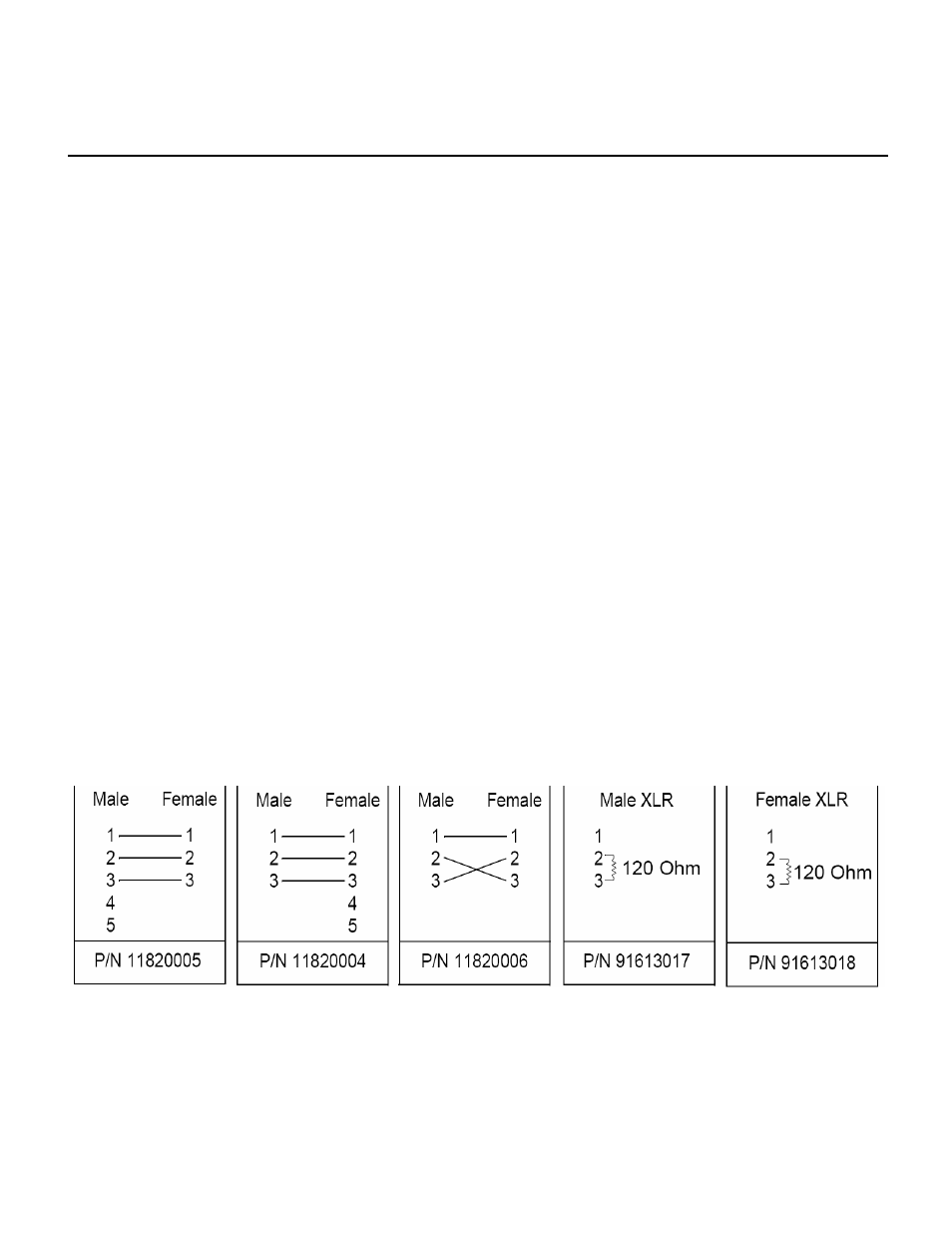

Переходник с
5 контактов на 3
Переходник с
3 контактов на 5
Переходник
обращения фазы
с 3 контактов
на 3
Штекер
оконечного
сопротивления
DMX (мама)
Штекер
оконечного
сопротивления
DMX (папа)
Разъёмы DMX и полярность
Для создания канала передачи данных:
1. Отключите все устройства от сети питания.
2. Чтобы использовать DMX-модуль, подключите кабель данных из выхода DMX-модуля к первому
разъёму «IN» на приборе. Если модуль оснащён 5-пиновым выходом, используйте переходник 5-
пиновый «папа» – 3-пиновый «мама» (обратитесь к Вашему дилеру Martin: P/N 11820005).
