Lexicon omega - Инструкция (Страница 8)

8

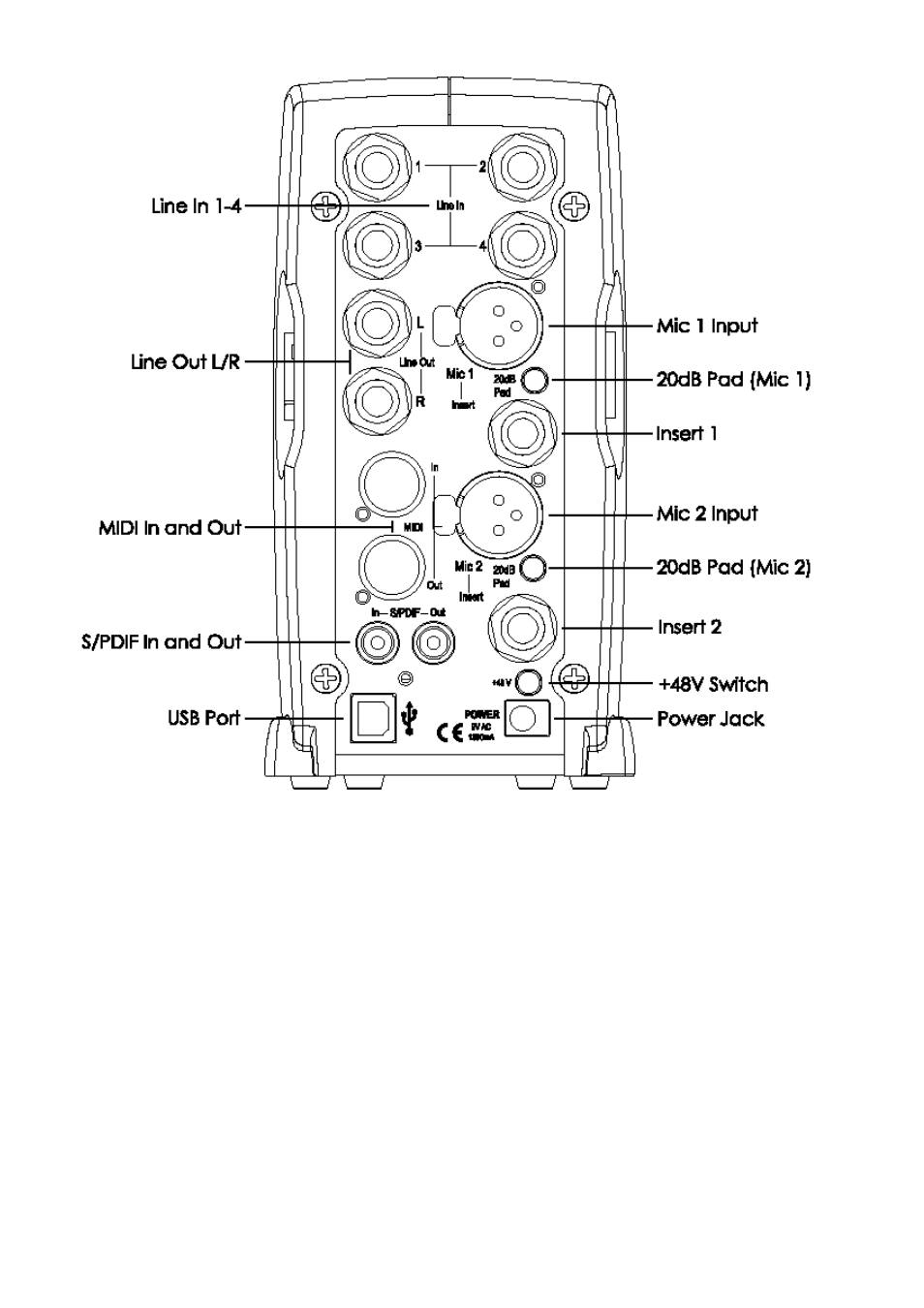

Задняя панель
Задняя панель OMEGA имеет следующие фун-
кции:
• Line 1 - 4
К этим 1/4 дюймовым входам могут быть под-
ключены как симметричные, так и нессиметрич-
ные аудио источники. Усиление входного сигна-
ла регулируется с помощью соответствующих
ручек line 1 - 4. расположенных на передней па-
нели.
• Line Out L/R (Левый / правый линейный
выход).
Эти выходы поддерживают подключение сим-
метричного TRS и нессиметричного 1/4 дюймо-
вого TS разъемов. Эти выходы могут быть под-
ключены к панели микширования, усилителю
мощности или другому линейному входу.
• Mic 1 - 2 Inputs (Микрофонные входы 1 - 2)
Эти симметричные XLR входы имеющие высо-
кокачественный dbx микрофонный предусили-
тель, специально предназначены для микро-
фонного использования. Усиление входного сиг-
нала регулируется с помощью соответствующих
ручек Mic 1-2 на передней панели.
• - 20dB Pad
- 20 dB Pad - это резистивный аттенюатор, ко-
торый понижает уровень сигнала, приходящего с
джека микрофонного входа. Его назначение со-
стоит в том, чтобы дать вам способ предотв-
ращения перегрузки предусилителя при чрез-
мерных входных сигналах. Другое назначение
состоит в изменении микрофонного входа пре-
дусилителя на линейный вход. Omega предус-
матривает уменьшение на -20дБ. Это означает,
что при включении пэда, чистое усиление пре-
дусилителя на 20дБ ниже нормального.
