8.3 Входные аттенюаторы
Два аттенюатора устанавливают уровни сигналов для соответствующих каналов усилителя во всех
режимах работы. Они калиброваны в дБ для облегчения пользования в различных ситуациях.
В мостовом режиме регуляторы должны находиться в одинаковом положении, чтобы нагрузка
распределялась между каналами равномерно.

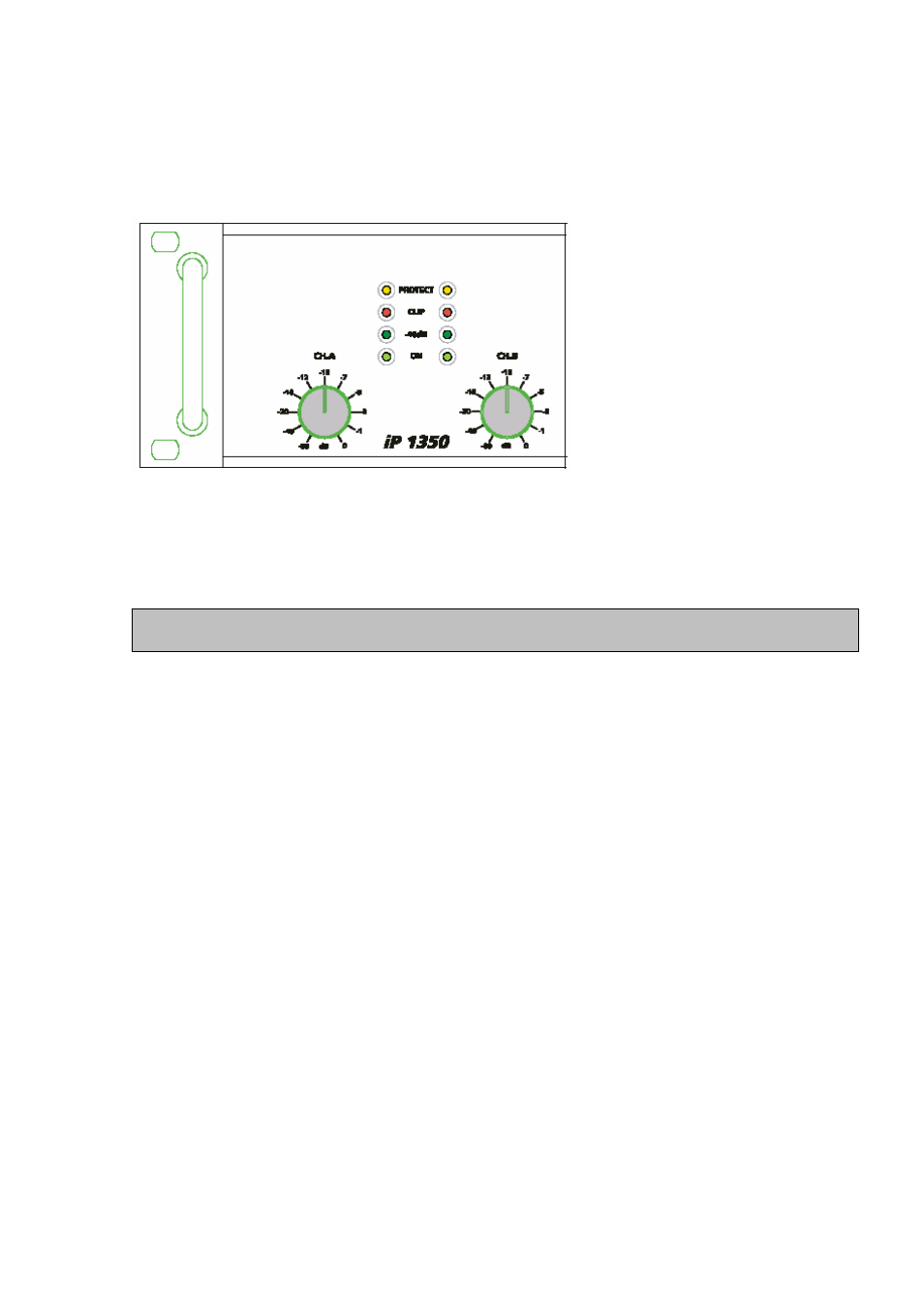

8.4 Индикаторы
Верхние жёлтые светодиоды
индицируют активацию цепей
защиты (См. стр. 13).
Индикатор Clip/limit сообщает, что
выход усилителя клипует или
лимитируется. У индикатора есть
два различных статуса:
- если клип-лимитер включен,
индикатор загорается на короткое
время
- если клип-лимитер выключен,
индикатор светится дольше
Индикатор ”-40 dB” загорается, если на вход усилителя поступает сигнал с уровнем больше –40
дБ (относительно 0 дБ при полной мощности). Этот индикатор фактически сообщает о наличии
входного сигнала.
Два нижних зелёных индикатора ”ON” показывают, что на выходные каскады усилителя
поступает корректное напряжение питания.
Все усилители Lab.Gruppen имеют полный набор самых передовых защит, предохраняющих и
усилитель, и громкоговоритель от повреждений от возможных ошибок и случайностей. При
нормальной эксплуатации защитные цепи не оказывают на звук никакого влияния. Все цепи защит
независимы.
9.1.1 Клип – лимитер
Клип-лимитер необходим для предотвращения ограничения сигнала. Ограниченный сигнал
перегружает громкоговоритель и может его повредить. Если усилитель сильно перегружен, форма
волны выходного сигнала искажается (вершина синусоиды обрезается) и снижается пик-фактор. В
экстремальных случаях форма волны приближается к прямоугольной. Как правило, в таких
условиях усилитель может отдать гораздо больше мощности, чем при неискажённом сигнале.
Во время работы лимитер отслеживает выходной сигнал и сравнивает его со входным. Если
искажения, возникшие между входом и выходом превышают 1%THD (всё равно – по току или
напряжению), лимитер пропорционально уменьшает уровень входного сигнала. Однако, обратите
внимание: если усилитель перегружается сигналом, который искажён до поступления на вход,
лимитер не может это детектировать и активироваться.
При нормальной работе действие лимитера неслышимо. Его можно включить или выключить
соответственно отжатием или нажатием кнопки на тыловой панели.
Некоторые производители контроллеров для громкоговорителей не рекомендуют использовать
лимитеры усилителей, так как они могут помешать работе лимитеров контроллера.
Во всех других случаях мы рекомендуем держать лимитеры постоянно включенными (отжатая
кнопка). Как побочный эффект, при выходе лимитера из активного состояния возможно плавное
повышение громкости – подобное тому, которое происходит при медленном вращении регулятора
уровня входного сигнала.
9 ОСОБЕННОСТИ ЗАЩИТЫ
