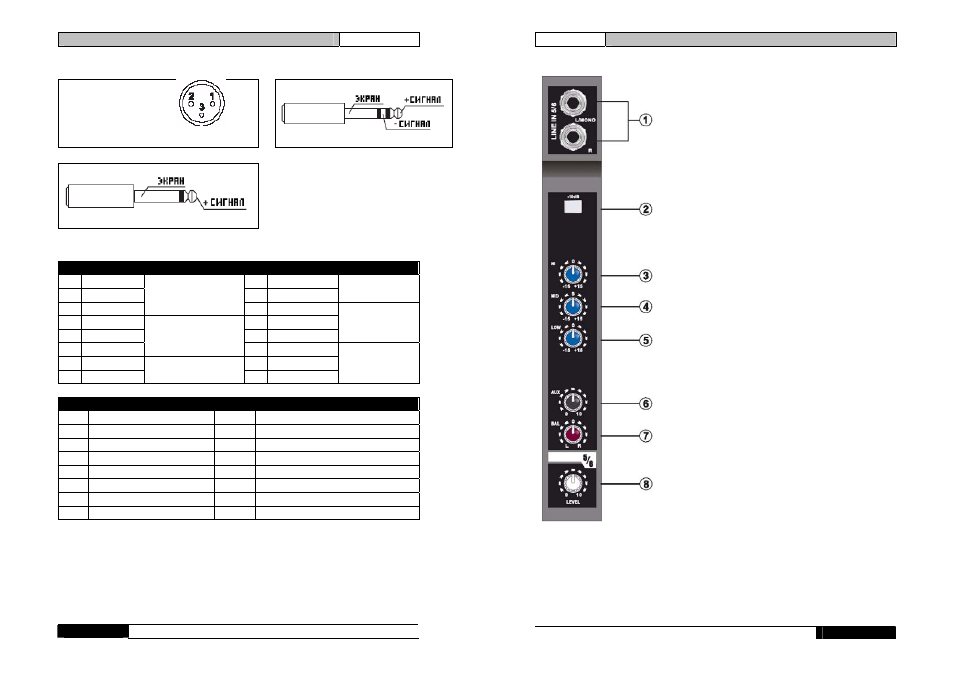

Инструкция по эксплуатации Eurosound Compact-1202x
Страница 5
КАБЕЛИ/ТАБЛИЦА ЭФФЕКТОВ
COMPACT-1202X
COMPACT-1202
• Кабели
Симметричный
микрофонный вход
Контакт 1: экран
Контакт 2: сигнал +
Контакт 3: сигнал -
Симметричные входы
Несимметричные входы
• Таблица эффектов
Процессор цифровых эффектов
1 12,3
мс 9
110.6
мс
2 24.6
мс 10
122,9
мс
CINEMA
3 36,9
мс
LIVE ROOM
11 135,2
мс
4 49,2
мс 12
147,5
мс
5 61,4
мс 13
159,7
мс
CATHEDRAL
6 73,7
мс
SMALL CLUB
14 172,0
мс
7 86,0
мс 15
184,3
мс
9 98,3
мс
SMALL HALL
16 196,6
мс
LARGE
HALL
Процессор эффектов DSP
1 HALL
1 9
CHORUS
2 HALL
2 10
FLANGE
3 ROOM
1 11
DELAY
1
4 ROOM
2 12
DELAY
2
5 ROOM
3 13 CHORUS/ROOM1
6 PLATE
1 14 CHORUS/ROOM2
7 PLATE
2 15 VOCAL
CANCEL
8 PLATE
3 16
ROTARY
SPEAKER
Страница 7
COMPACT-1202X
COMPACT-1202
ПАНЕЛЬ УПРАВЛЕНИЯ
• Секция STEREO канала.
1.
L/MONO
Эти разъёмы под несимметричные двухполюсные
джеки предназначены для подключения источника
стерео сигнала с уровнем -10дБ. Если источник
монофонический,
используйте
левый
разъём
(L/MONO).
2.
-10дБ
Нажмите эту кнопку, чтобы уменьшить уровень
входного сигнала до -10дБ, если уровень сигнала
подключенного источника слишком высок.
3.
HI
Используйте
регулятор
для
усиления
или
ослабления высоких частот. Диапазон настроек
±15дБ @15кГц.
4.
MID
Используйте
регулятор
для
усиления
или
ослабления средних частот. Диапазон настроек
±15дБ @2,5кГц.
5.
LOW
Используйте
регулятор
для
усиления
или
ослабления низких частот. Диапазон настроек
±15дБ
@80Гц.
6.
AUX
Используйте регулятор для определения уровня
сигнала каждого канала, посылаемого на шину
AUX. Сигнал берётся до фейдера канала, поэтому
не зависит от его положения.
7.
BAL
Регулятор определяет относительный уровень
стерео сигнала левого и правого каналов.
8.
LEVEL
Используйте регулятор для установки уровня
сигнала, подаваемого со входного на выходной
канал. Поверните до упора влево, если канал
свободен.
