2.3 Комбинации кнопок
(1) Удерживая нажатыми кнопки CHL и CHR, нажмите любую другую кнопку, чтобы
одновременно отменить настройку левого и правого каналов.
(2) Одновременно нажмите кнопки FILTER MODE и диск для настройки порога
срабатывания фильтра обратной связи.
(3) Одновременно нажмите кнопки STORE и IN/OUT, чтобы войти в меню управления
MIDI.
(4) Одновременно нажмите кнопки FILTER SEL и STORE при включении питания
устройства, чтобы вернуть заводские установки. На дисплее появится “RESET”.

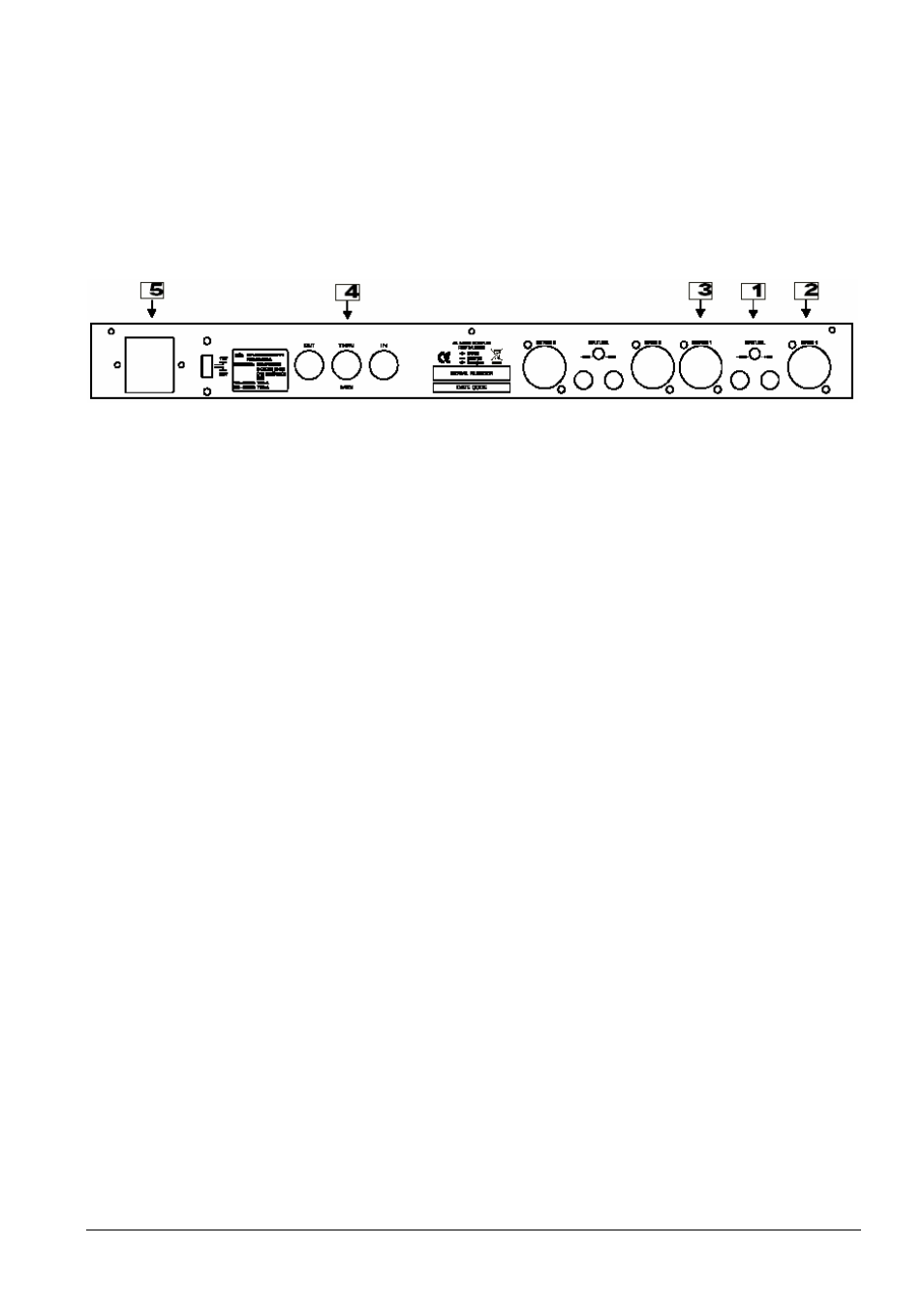

2.4 Задняя панель
(1) РЕГУЛЯТОР ВХОДНОГО УРОВНЯ – от -20дБ до +4дБ.
(2) АНАЛОГОВЫЙ ВХОД – XLR или TRS. Параллельное подключение. Симметричный
или несимметричный.
(3) АНАЛОГОВЫЙ ВЫХОД – XLR или TRS. Параллельное подключение.
Симметричный или несимметричный.
(4) MIDI OUT/THRU/IN – возможность удалённого управления через интерфейс MIDI.
(5) РАЗЪЁМ
ПИТАНИЯ/КРЕПЛЕНИЕ
ПРЕДОХРАНИТЕЛЯ/СЕЛЕКТОР
НАПРЯЖЕНИЯ – перед подключением устройства убедитесь в соответствии
напряжения сети питания. Обратите внимание на то, что рабочее напряжение
определяется положением крепления предохранителя. При переключении напряжения
помните о необходимости замены предохранителя (см. технические характеристики
4.3). Для подключения устройства к сети питания используйте прилагаемый кабель.
3. Описание функций
EX-2000 способен работать в 4 различных режимах. При возникновении необходимости в
гибкой и сложной обработке сигнала вы можете объединить все 4 режима в одной
последовательности.
3.1 Включение и отмена режимов фильтра
В режиме “OFF” фильтр выключен.
3.2 Ручной фильтр/параметрический эквалайзер
EX-2000 способен обрабатывать любой музыкальный сигнал. Для увеличения или
уменьшения уровня определённых частот используйте ручной фильтр (режим
параметрического эквалайзера). В каждом фильтре можно установить центральную
частоту, полосу относительно октавы (1/60) и увеличить/уменьшить уровни (в дБ).
3.3 Автоматический фильтр
Автоматический фильтр работает в двух режимах: AUTO и SINGLE. Отслеживая обратную
связь, EX-2000 делит полосу частот на шаги размером 1/60 октавы (20Гц-20кГц),
оценивает уровень ответного сигнала полосы в сравнении с общим уровнем сигнала и, при
нахождении расхождения, активизирует фильтр. Вы можете изменить чувствительность
фильтра от -3дБ до -9дБ (шаг 1 дБ). Значения по умолчанию -6дБ будет достаточно в
большинстве случаев.
