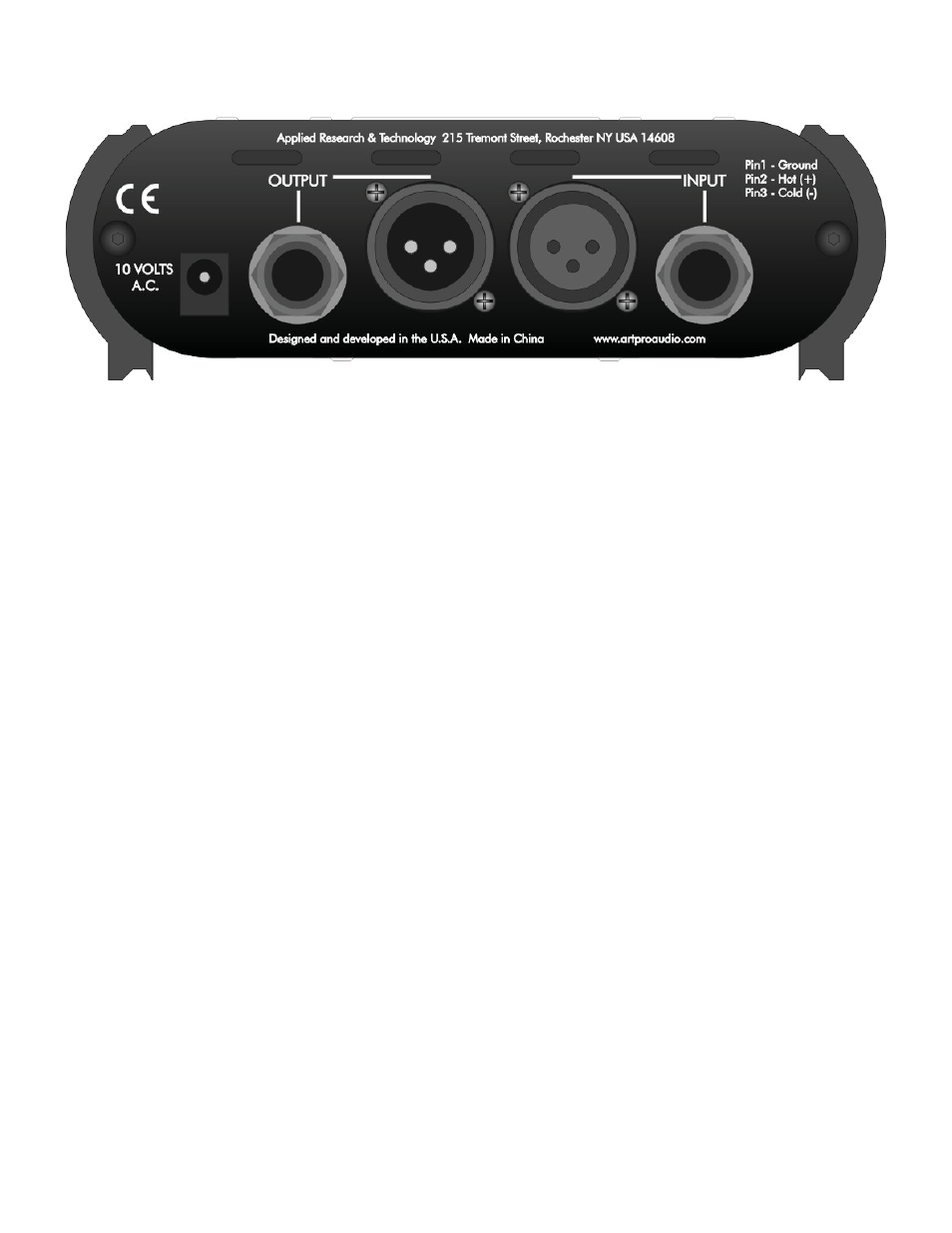

ПОДСОЕДИНЕНИЯ:
Розетка входного разъема XLR Input предназначена прежде всего для приема балансных входных сигналов
от микрофона. Контакт 2 - плюсовой, контакт 3 - минусовой, а контакт 1 идет на заземление. Фантомное пи-
тание +48 В подается с помощью контактов 2 и 3. Если вход XLR используется для приема сигнала линейно-
го уровня балансной линии, или если применяется микрофон, не нуждающийся в фантомном питании, убе-
дитесь в том, что фантомное питание отключено. Импеданс входа XLR выбирается с помощью переключате-
ля с передней панели. Максимальный коэффициент усиления от входа XLR до выхода XLR составляет 70 дБ.
Этот вход способен принимать очень мощные микрофонные сигналы +16 дБн без перегрузки.
Розетка входного разъема 1/4’’ Input предназначена для приема небалансных сигналов уровня инстру-
мента или линейного уровня. Его высокий фиксированный входной импеданс идеально подходит для зву-
коснимателя гитары других пассивных инструментов. При подсоединении к этому входу сигнал следует
в обход схемы микрофонного предусилителя, чтобы маршрут сигнала был более чистым. Для успешно-
го функционирования убедитесь в том, что к этому соединителю подсоединяется монофоническая неба-
лансная вилка. Максимальный коэффициент усиления от входа 1/4’’ до выхода XLR составляет 50 дБ.
Если регулятор уровня входной чувствительности установлен на минимум, этот вход способен принимать
мощные сигналы - до +17 дБн (т.е. децибел относительно уровня 0,775 В).
Розетка выходного разъема XLR Output – активного балансного типа. Контакт 2 - плюсовой, контакт 3 -
минусовой, а контакт 1 идет на заземление. При выходном импедансе 300 Ом и максимальном выход-
ном сигнале +26 дБн он способен обеспечить мощный балансный сигнал для длинных кабельных линий.
Обычно этим выходом пользуются для подачи сигнала непосредственно на усилитель мощности, звуко-
записывающее устройство либо на линейный вход или вход вставки микшера. Если необходимо подать
сигнал прямо на балансный микрофонный вход микшера, убедитесь в том, что фантомное питание на
микшере отключено, входной аттенюатор и регуляторы уровня входных сигналов микшера установлены
на минимум, а также в том, что регулятор уровня выходного сигнала TUBE MP Project Series установлен
на достаточно низкий уровень, чтобы предотвратить перегрузку микшера.
Розетка выходного разъема 1/4’’ Output jack is unbalanced and has an output impedance of 600 Ом. Она может ис-
пользоваться для подачи сигнала на усилитель, процессор, линейный вход компьютера или на любой другой не-
балансный вход. Уровень выходного сигнала - на 6 дБ меньше, чем на выходе XLR, - и несколько больший выход-
ной импеданс делают этот выход наиболее подходящим для подачи сигнала на входы с большей чувствительно-
стью, например, на усилитель инструмента. Поскольку с него все же поступает +20 дБн, регулятор уровня выход-
ного сигнала следует установить на достаточно низкий уровень при подаче сигнала на чувствительный компонент.
Оба выходных разъема можно задействовать одновременно, и это удобно в тех случаях, когда желатель-
но подсоединиться к микшеру и к усилителю инструмента при живом выступлении, либо при подсоедине-
нии компьютера или системы звукозаписи и локальном мониторинге источника сигнала. Хотя два выход-
ных сигнала развязаны друг от друга, они должны иметь общее заземление, поэтому следует соблюдать
внимание и убедиться в том, что в системе не сформируется паразитный контур заземления.
К разъему подачи электропитания на задней панели можно подсоединять только блок питания из ком-
плекта поставки устройства. Необходимо 10 В переменного тока 700 мА. Убедитесь в том, что подается
именно переменный, а не постоянный ток. Внутренние схемы преобразуют это напряжение в напряжения
высокого уровня, необходимые для секций лампы и фантомного питания.
