5

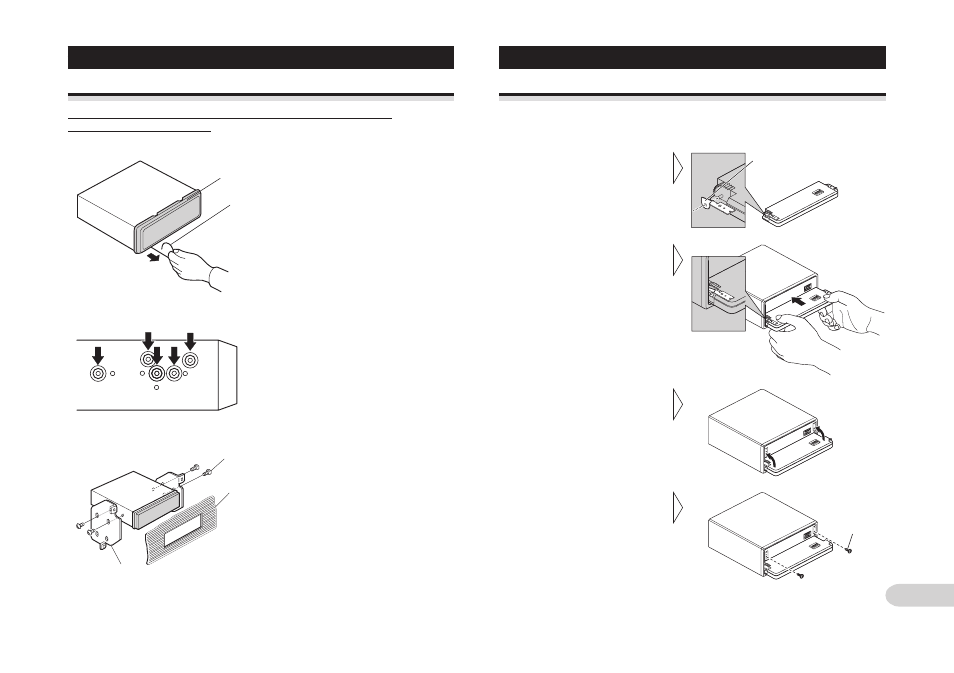

Тыловое крепление DIN
Установка при помощи отверстий для винтов на боковых
поверхностях устройства
1. Удалите рамку.
Фиксация передней панели
Если Вы не пользуетесь функцией Установки и Удаления передней панели, вос-
пользуйтесь полученными в комплекте фиксирующими винтами и прикрепите
переднюю панель к основному устройству.
1. Прикрепите держатель к
обеим сторонам передней
панели.
2. Установите переднюю па-
нель на устройство.
3. Разверните держатели
вверх.
4. Прикрепите переднюю па-
нель к устройству при помо-
щи фиксирующих винтов.
Установка
Рамка
Вставьте освобождающий штырь в отверстие
на дне рамки и потяните за рамку для ее уда-
ления. (При установке рамки совместите
края рамки с желобом внизу и закрепите ее.)
2. Прикрепите устройство к кронштейну для установки автомагнитолы.
Выберите позицию, в которой отверстия на
кронштейне и на этом устройстве совпада-
ют, и затяните по два винта с каждой сто-
роны. Воспользуйтесь либо зажимными вин-
тами (5 х 8 мм), либо утопленными винтами
(5 х 9 мм), в зависимости формы отверстий
для винтов в кронштейне.
Винт
Приборная панель или консоль
Фабричный кронштейн для крепления радиоприемника
Держатель
Фиксирую-
щий винт
