R3
Основной вход и
предохранитель

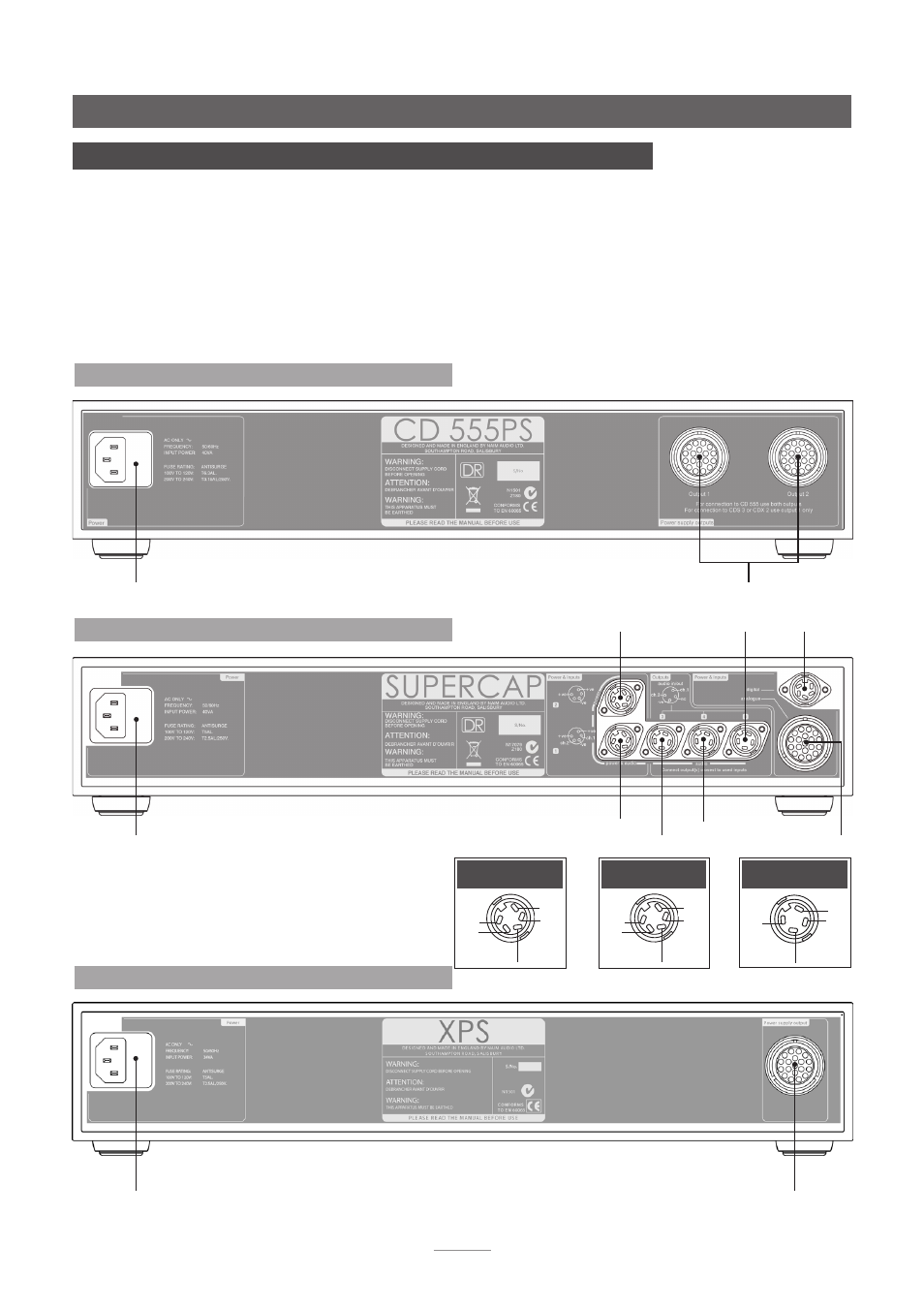

4 Установка
Источники питания должны быть установлены в предназначенную для этого аппаратную
стойку в их конечное положение до подсоединения кабелей или включения. Перед
включением источников питания убедитесь в том, что усилители мощности выключены, и
громкость звука предварительного усилителя установлена на минимум. Кнопки питания
расположены на передней панели. Схемы соединений приводятся в руководствах
пользователей соответствующих продуктов.
Некоторые источники питания тяжелые, и при их поднятии или передвижении необходимо
соблюдать осторожность. Убедитесь в том, что поверхность, на которую они будут
помещены, выдержит их вес.
4.2 Задняя часть SuperCap
гнездо 1
гнездо 2
гнездо 5
гнездо 4
гнездо 3
Только NAC 252, SuperLine
или SNAXO
Только NAC
252
поз.
отр.
поз.
ka1
ka2
Гнездо 1
поз.
отр.
поз.
не
исп
.
не
исп
.
Гнездо 2
ka2
отр.
ka1
не
исп
.
Гнездо 3, 4 & 5
Основной вход и
предохранитель
4.3 Задняя часть XPS
запараллеленный выход
555 PS, SuperCap и XPS
Основной вход и
предохранитель
Примечание:
555 PS может использоваться для питания энергией CD555,
CDS3, CDX2, HDX, DAC, NDX и ND5 XS. Для CDS3, CDX2, HDX, DAC, NDX и ND5 XS
используется только выход 1.
4.1 Задняя часть CD 555 PS
Примечание:
XPS может использоваться для питания энергией
CDS3, CDX2, HDX, DAC, NDX и ND5 XS. XPS не может использоваться
для питания энергией CD555.
запараллеленный
выход
