7
Примечание:
l
Данное устройство предназначено для установки в автомобилях с напряжением
бортовой сети 12 В и минусом на массе. Перед установкой устройства в автомо-
биль с жилым кузовом для загородного отдыха, грузовой автомобиль или авто-
бус, проверьте напряжение батареи.
l
Перед началом установки устройства не забудьте отсоединить отрицательную
клемму аккумуляторной батареи.
l
Уточните в инструкции пользователя особенности подключения усилителя мощ-
ности и других устройств, а затем правильно выполните соединения.
l
Закрепите соединения проводов специальными зажимами или изоляционной лен-
той. Защитите соединения изоляционной лентой там, где они могут соприка-
саться с металлическими деталями.
l
Провода прокладывайте и закрепляйте в тех местах, где они не будут соприка-
саться с движущимися деталями, такими как детали механизма переключения
скоростей, ручного тормоза и направляющие для установки сидений. Не про-
кладывайте провода в местах с повышенной температурой, таких как воздухо-
выпускные отверстия системы обогрева салона. Если изоляция проводов рас-
плавится или прорвется, то может возникнуть опасность замыкания проводов
на корпус автомобиля.
l
Не пропускайте желтый провод через отверстие в моторный отсек автомобиля
для соединения его с клеммой батареи. Это может привести к повреждению изо-
ляции провода и возникновению короткого замыкания на корпус автомобиля с
серьезными последствиями.
l
Не укорачивайте провода. Это может повлиять на работу цепи защиты.
l
Не подавайте питание на какое-либо устройство, удаляя изоляцию с провода,
по которому подается питание на данный аппарат, и подключаясь к этому про-
воду. Такое подключение может привести к превышению допустимой нагрузки
по току для этого провода и его перегреву.
l
При замене предохранителя используйте предохранитель только того номина-
ла, который указан для данного устройства.
l
В устройстве используется уникальная система BPTL, поэтому при подключе-
нии громкоговорителей не допускается соединять выводы громкоговорителей
непосредственно с массой, а также соединять отрицательные полюса левого и
правого громкоговорителей общим проводом.
l
С данным устройством можно использовать громкоговорители, рассчитанные
на выходную мощность не менее 45 Вт, и с сопротивлением (импедансом) от 4 до
8 Ом. Подключение громкоговорителей, рассчитанных на другую мощность, или
имеющих сопротивление, отличающееся от указанного в инструкции, может
привести к их повреждению, возгоранию или появлению дыма.
l
Когда источник питания данного изделия включен, то по проводу с бело-голу-
бой изоляцией подается выходной управляющий сигнал. Этот провод соединя-
ется с пультом дистанционного управления системой внешних усилителей мощ-
ности или с контактом управления реле автомобильной антенны. (Максимальный
ток 300 мА при напряжении постоянного тока 12 В.) Если автомобиль оборудо-
ван антенной, закрепленной на стекле, то этот провод соединяется с контактом
блока питания антенного усилителя.
Подключение устройства
62

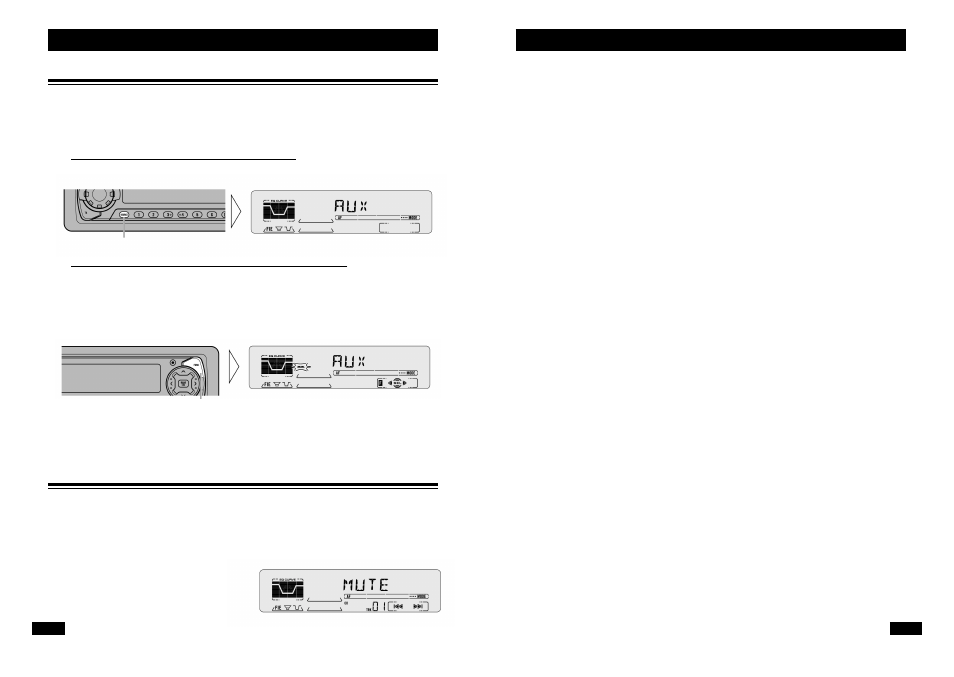

Использование дополнительного источника
К данному устройству можно подключить дополнительное оборудование («AUX»).
Для прослушивания сигнала, поступающего от дополнительного оборудования не-
обходимо задать режим дополнительного оборудования («AUX») в меню начальной
настройки, а затем выбрать нужный источник.
n
Выбор дополнительного источника
l Выберите дополнительный источник «AUX» (см. стр. 14)
n
Ввод названия дополнительного источника
Имеется возможность изменить выводимое на дисплей название дополнительного
источника.
1. В меню детальных настроек выберите режим ввода названия диска
(«TITLE IN»).
При каждом нажатии меняется источник
2. Введите название дополнительного источника.
Выполните процедуру, описанную в разделе «Ввод названия диска» на стр. 41 (с 3-го
по 5-й пункт).
Подавление звука по сигналу с сотового телефона
Звук устройства автоматически подавляется, если по сотовому телефону, соединен-
ному с устройством, выполняется звонок (исходящий или входящий).
l
Звук отключается, на дисплее появляется сообщение «MUTE» [Подавление зву-
ка], регулировка громкости в этом случае не выполняется.
После разрыва телефонного соединения устройство возвращается к нормально-
му режиму работы.
Держите в нажатом состоянии 2 секунды
