выберите наиболее подходящие.
6. Подсоедините провода, убеди
тесь, что не защемили какой либо
провод или кабель.

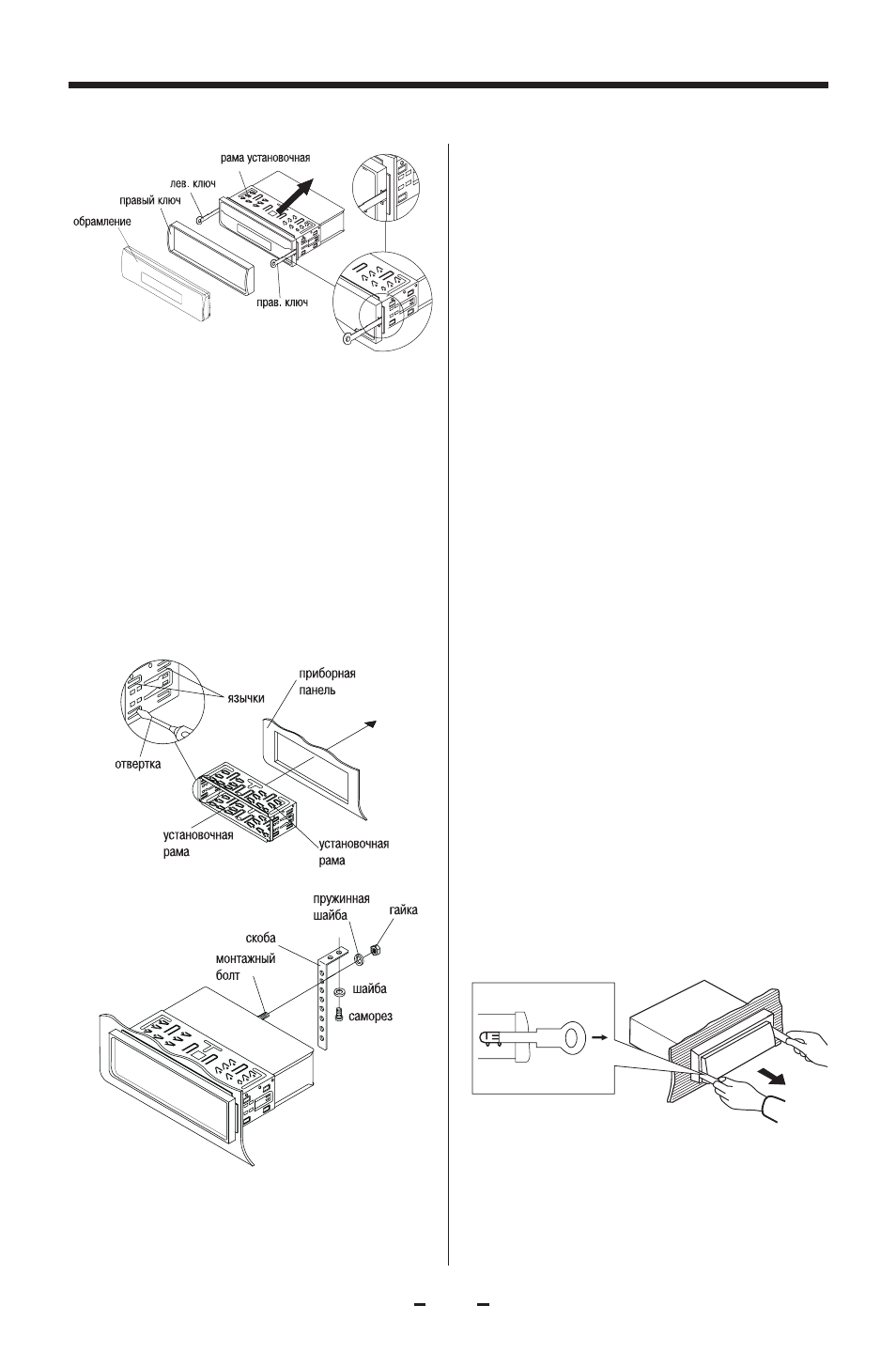

7. Вставьте проигрыватель в раму
до упора, пока пружины по обе сто
роны приемника не войдут в пазы.
8. Закрепите тыловую часть проиг
рывателя при помощи металличе
ской скобы. Используя пружинную
шайбу и гайку, прикрепите скобу к
монтажному болту в тыловой части
проигрывателя. При необходимос
ти изогните металлическую скобу.
При помощи самонарезающего
винта (5х25 мм) и шайбы закрепи
те другой конец скобы под прибор
ной панелью.
9. Подсоените кабель к отрица
тельной клемме аккумулятора. За
тем установите обрамление и пе
реднюю панель проигрывателя
(см. раздел "Установка передней
панели").
Порядок извлечения
1. Убедитесь, что зажигание авто
мобиля выключено, а затем отсо
едините отрицательную клемму
аккумулятора.
2. Отсоедините металлическую
скобу от тыловой части проигры
вателя (если она прикреплена).
3. Нажмите кнопку откидывания
съемной панели и извлеките пере
днюю панель.
4. Снимите обрамление, отогнув
его верхний край и потянув его на
себя.
5. Вставьте до упора ключи, входя
щие в комплект монтажных частей,
в пазы на боковых поверхностях
передней панели. Извлеките про
игрыватель из рамы, потянув его
на себя.
5
У С Т А Н О В К А
