Инструкция по эксплуатации BAXI ДИСТАНЦИОННОЕ УПРАВЛЕНИЯ ОТОПЛЕНИЕМ И УПРАВЛЕНИЕ ГОРЯЧИМ ВОДОСНАБЖЕНИЕМ
Страница 4
4
• Подать электропитание к котлу и проверить, что дистанционная панель управления
включается.

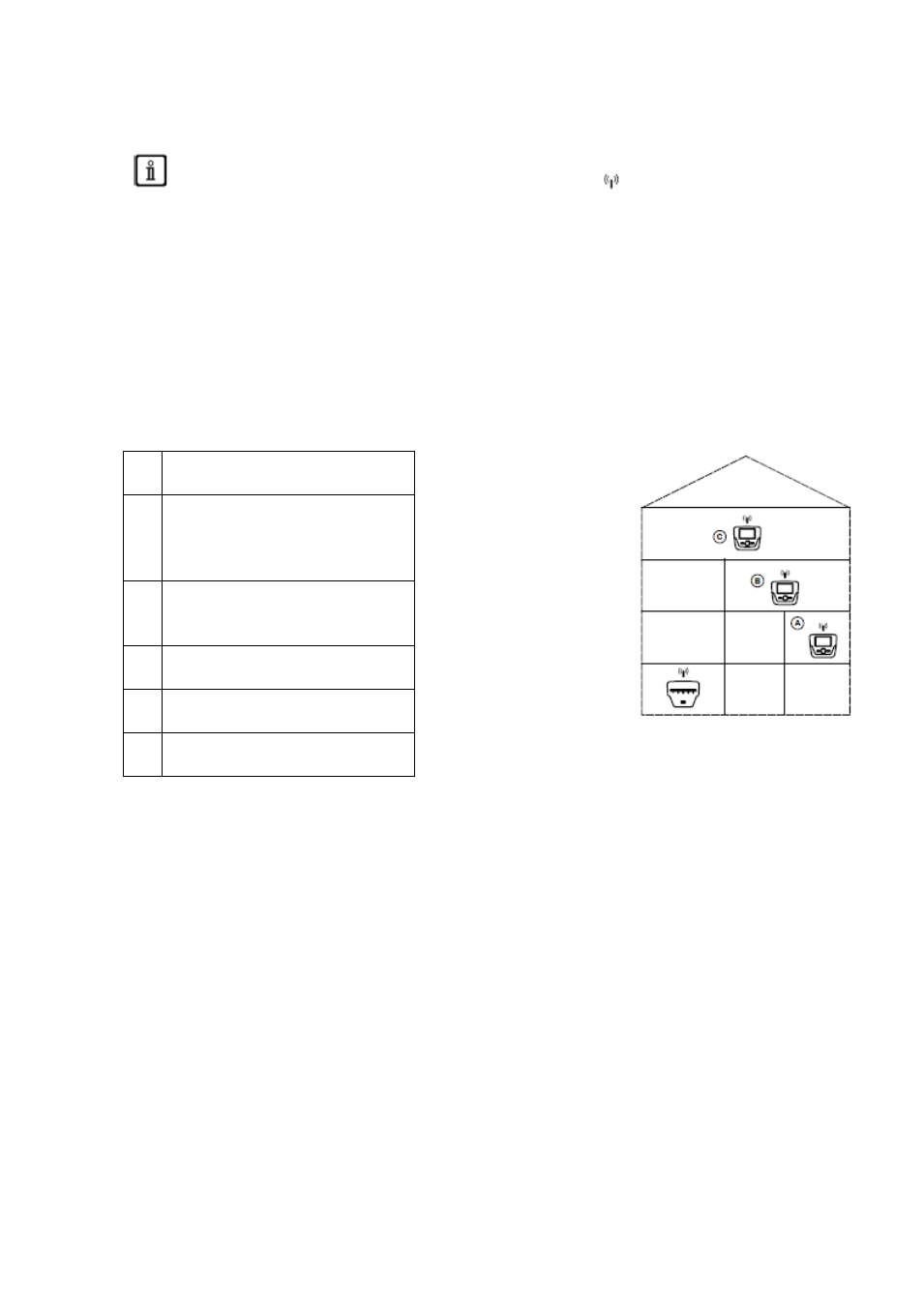

Дистанционная панель БЕСПРОВОДНАЯ
(без проводки) должна
устанавливаться вместе с устройством “Комплект интерфейса со светодиодами”.
Информация по конфигурации и монтажу приведена в инструкциях, сопровождающих
само устройство. Максимальное расстояние между интерфейсом со светодиодами и
дистанционной панелью зависит от типа жилища. Для обычного типа дома можно
следовать правилу трех, между поверхностями и стенами, как показано на рисунке рядом
(пример A: 1 поверхность + 2 стены; пример B: 2 поверхности + 1 стена; пример С: 3
поверхности без стен).
ОПИСАНИЕ СОЕДИНЕНИЯ НАСТЕННОЙ ДИСТАНЦИОННОЙ ПАНЕЛИ
УПРАВЛЕНИЯ
А
Дистанционное управление
В
Принадлежность для
интерфейса в виде
светодиода
В1
Основание для настенной
панели управления
(1)
Подсветка дисплея +12 В
(2)
Соединение массы
(3)
Питание/Сигнал +12 В
