Rombica CinemaHD-T2 - Инструкция (Страница 5)

5

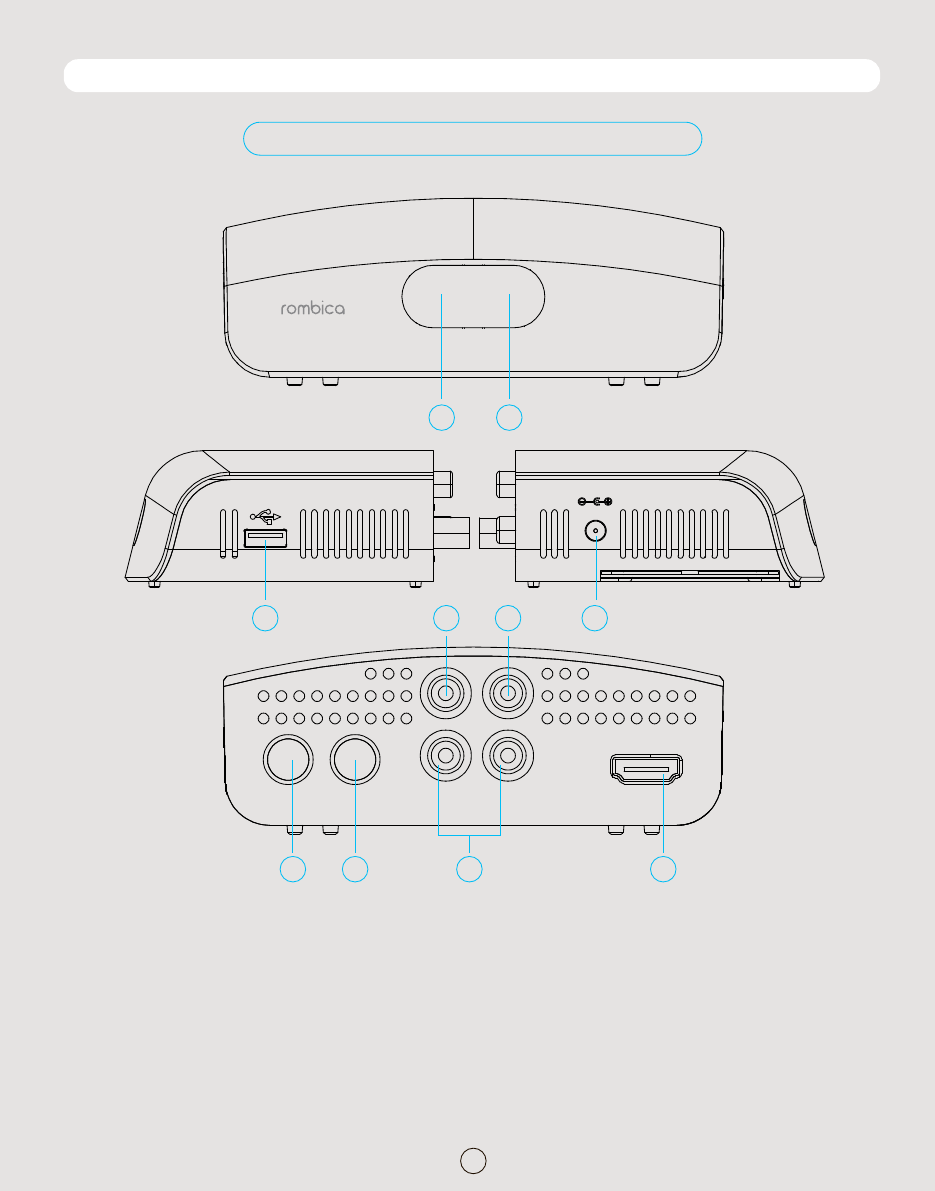

ОБЗОР УСТРОЙСТВА
Расположение и функции органов управления
1. Приемник сигналов пульта ДУ
2. Индикатор питания
3. USB разъем
4. Разъем для подключения питания
5. Коаксиальный цифровой аудиовыход
6. Композитный видеовыход (CVBS)
7. Разъем для подключения DVB-T/DVB-T2 антенны
8. Передача антенного сигнала от приставки к ТВ
9. Стерео аудиовыход
10. HDMI-выход для подключения к ТВ
2
3 4 5
7
6
8 9 10
1
Передняя панель:
Боковые панели:
Задняя панель:
VIDEO
R L HDMI
COAX
OUT ANT IN ANT
