Инструкция по эксплуатации Portable Winch Gas-powered pulling/lifting winch PCH1000
Страница 13
13
ПРИЦЕПЛЕННОГО АВТОМОБИЛЯ ВКЛЮЧЕН И ИСПРАВНО РАБОТАЕТ. РАСПОЛОЖИТЕ БЛОКИ ПОД
КОЛЕСАМИ, ЧТОБЫ ПРЕДОТВРАТИТЬ ОТКАТ.

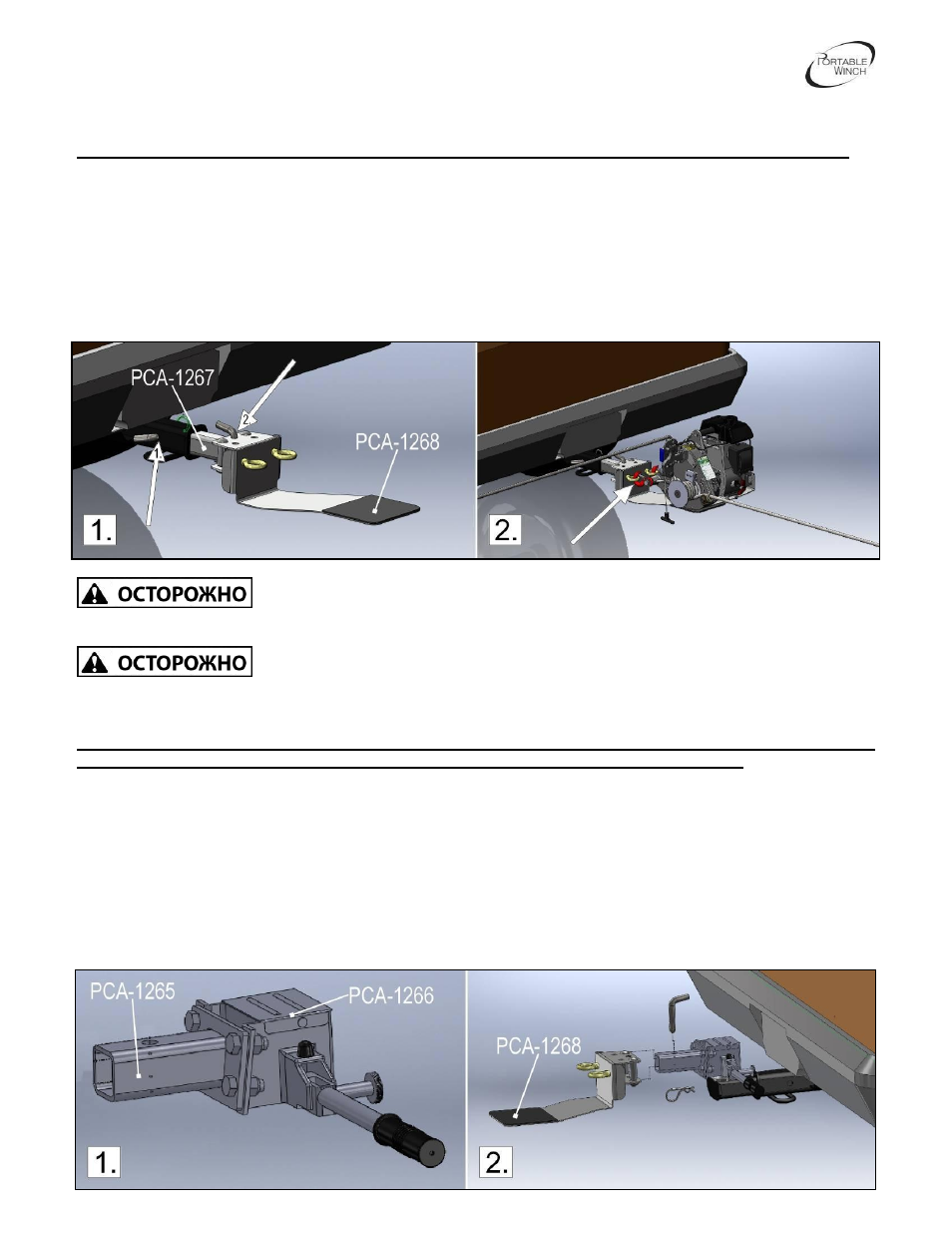

3.3.3 Использование опорной плиты лебедки (PCA-1268) с квадратной трубой 50 мм (2'') (PCA-1267)
1)
Рисунок 1, № 1. Вставьте квадратную трубу в крепежное отверстие автомобиля и закрепите его
сцепным штырем и R-образным шплинтом.
2)
Рисунок 1, № 2. Насадите опорную плиту лебедки (PCA-1268) на квадратную трубу и закрепите ее ее
сцепным штырем и R-образным шплинтом.
Примечание. Боковое смещение можно отрегулировать, позиционируя болты в отверстиях.
3)
Рисунок 2. Вденьте крюки крепления лебедки в болты с ушками.
4)
Рисунок 2. Обмотайте барабан канатом и запустите лебедку. Лебедка автоматически выровняется
по отношению к грузу.
ДЛЯ ПРИМЕНЕНИЯ ТЯГИ ВНИЗ НЕОБХОДИМО УСТАНОВИТЬ ШКИВ ИЛИ РОЛИК
ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ ОПОРНОЙ ПЛИТЫ ЛЕБЕДКИ.
УДОСТОВЕРЬТЕСЬ В ТОМ, ЧТО РУЧНОЙ ТОРМОЗ ПРИЦЕПЛЕННОГО
АВТОМОБИЛЯ ВКЛЮЧЕН И ИСПРАВНО РАБОТАЕТ. РАСПОЛОЖИТЕ БЛОКИ ПОД КОЛЕСАМИ, ЧТОБЫ
ПРЕДОТВРАТИТЬ ОТКАТ.
3.3.4 Использование опорной плиты лебедки (PCA-1268) с системой Heck-Pack для шаров фаркопа
50
мм (PCA-1266) (по нормам ЕС) и переходником опорной плиты лебедки (PCA-1265)
1)
Рисунок 1. Закрепите переходник опорной плиты лебедки (PCA-1265) на системе Heck-Pack (PCA-
12
66) при помощи 4 болтов, которые входят в комплект.
2)
Рисунок 2. Вставьте Heck-Pack в фаркоп и закрепите ее, нажав на рукоятку.
3)
Рисунок 2. Насадите опорную плиту лебедки (PCA-1268) на квадратную трубу ее переходника (PCA-
1265) и закрепите ее сцепным штырем и R-образным шплинтом.
Примечание. Боковое смещение можно отрегулировать, позиционируя болты в отверстиях.
4)
Вденьте крюки крепления лебедки в болты с ушками (как указано в разделе 3.3.3).
5)
Обмотайте барабан канатом и запустите лебедку. Лебедка автоматически выровняется по
отношению к грузу.
Рисунок 19
1
