— 20 —

Py

ccкий

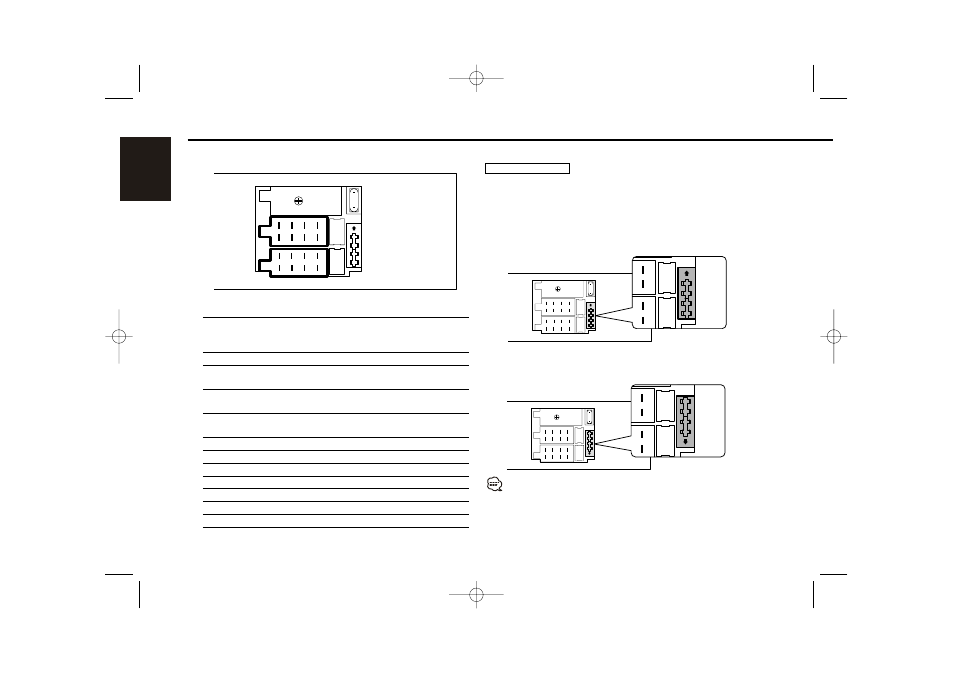

Подсоединение кабелей к гнездам для подключения

Taблица функций разеъема

Установка вилки

10

1
2

3
4

5

6

7

8

1

2

3

4

5

6

7

8

10

10

Разъем A

Разъем B

Присоединение разъема ISO

Расположение штырей у разъемов ISO зависит от типа
автомобиля, который вы водите. Во избежание повреждения
аппарата следует проверить, что соединения сделаны
правильно.

2ПРEДУПРEЖДEНИE

1 Штепсель А-7 автомобильного разъема ISO подсоединен к

зажиганию, а штепсель А-4 подсоединен к постоянному
электропитанию. (Cтандартная настройка)

2 Штепсель А-7 автомобильного разъема ISO подсоединен к

источнику постоянного электропитания, а штепсель А-4
соединен с зажиганием.

Номера штырей

Установка

Функции

разъемов ISO

вилки*

<Разъем для внешнего питания>
A–4

1

Аккумулятор

2

Зажигание (АCC)

A–5

Управление питанием

A–7

1

Зажигание (АCC)

2

Аккумулятор

A–8

Заземляющее
соединение (земля)

<Разъем для колонок>
B–1

Задний правый (+)

B–2

Задний правый (–)

B–3

Передний правый (+)

B–4

Передний правый (–)

B–5

Передний левый (+)

B–6

Передний левый (–)

B–7

Задний левый (+)

B–8

Задний левый (–)

*Установка вилки: Смотри правую сторону.

• Если подсоединены оба вывода A-7 и A-4 подсоединены к

постоянному источнику питания транспортного средства,
используйте установку вилки 2.

• Если вывод A-7 подсоединён к постоянному источнику питания

транспортного средства, а вывод A-4 ни к чему не
подсоединён, подключите устройство, используя комплект
проводки (Дополнительное приспособление 1).

KRC-4904_Russian r1 02.11.26 10:04 AM Page 20
