44

9

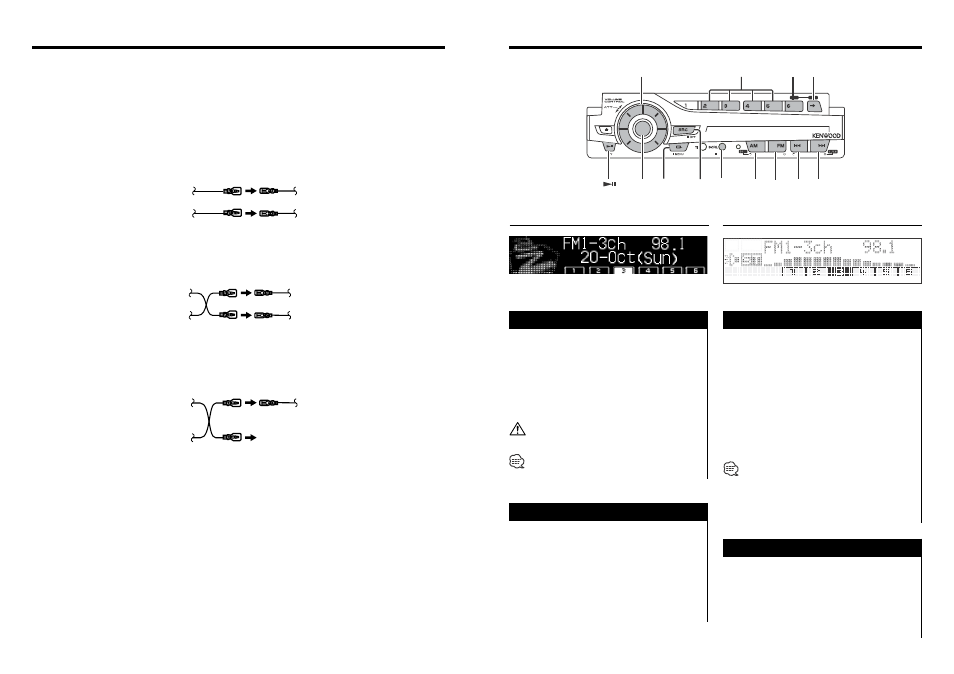

Основные функции

NAME.S

NF

RTN

NEXT

DAB

SRC

NAME.S/

SCRL

ATT

VOLUME CONTROL

2-5

RTN

Q

NF/
AM

FM

NEXT

4 ¢

Питание

Включение питания

Поверните ключ зажигания в автомобиле.

Лицевая панель CD-ресивера повернется.

Выключение питания

Выключите ключ зажигания.

Лицевая панель будет скрыта.

Во время движения лицевой панели не при-

лагайте к ней избыточное усилие. Это может

привести к ее повреждению.

Когда CD-ресивер включен, параметр

<Security Code> (Код защиты) будет отобра-

жаться в виде CODE ON èëè CODE OFF.

Выбор источника звучания

Громкость звука

Увеличение громкости

Для увеличения громкости поворачивайте

ручку [VOLUME CONTROL] по часовой стрел-

ке.

Уменьшение громкости

Чтобы уменьшить громкость звучания, пово-

рачивайте ручку [VOLUME CONTROL] против

часовой стрелки.

Нажимайте кнопку [SRC].

Нужный источник

Дисплей

Тюнер

«TUNER»

Проигрыватель

компакт-дисков

«CD»

Внешний проигрыватель

дисков (опция)

«DISC ÑH/DISC»

Внешний вход (опция)

«AUX1»

Дежурный режим

(только подсветка)

«ALL OFF»

CD-ресивер автоматически выключится, если

будет оставаться в дежурном режиме в тече-

ние 20 минут. Это необходимо для того,

чтобы избежать разряда аккумулятора авто-

мобиля. Время полного отключения CD-ре-

сивера может быть установлено при помощи

параметра <Power OFF Timer>.

Аттенюатор

Эта функция позволяет Вам быстро умень-

шить громкость звучания.

Нажимайте кнопку АТТ.

Каждое нажатие на кнопку приводит к вклю-

чению или выключению аттенюатора. Когда

аттенюатор включен, светится сообщение «ATT

ON».

KDC-PSW9524

KDC-8024

Подсоединение кабелей к гнездам для подключения

Подключение кабелей к соединительным гнездам

ПРЕДУПРЕЖДЕНИЕ - Подключение разъема ISO

Расположение штырей у разъемов ISO зависит от типа автомобиля, который вы водите. Во

избежание повреждения аппарата следует проверить, что соединения сделаны правильно.

Стандартное соединение для жгута проводов описано ниже в пункте [1]. Если штыри разъема ISO

расположены соответственно пункту [2] или [3], следует провести соединение в соответствии с

рисунком.
[1] (Стандартная настройка) Контакт А-7 (красный) автомобильного разъема ISO подсоединен к

зажиганию, а контакт А-4 (желтый) подсоединен к постоянному электропитанию.

Аппарат

Кабель зажигания (красный)

Кабель аккумулятора (желтый)

Автомобиль

Контакт А-7 (красный)

Контакт А-4 (желтый)

[2] Контакт А-7 (красный) автомобильного разъема ISO подсоединен к источнику постоянного

электропитания, а контакт А-4 (желтый) соединен с зажиганием.

Аппарат

Автомобиль

Кабель зажигания (красный)

Контакт А-7 (красный)

Кабель аккумулятора (желтый)

Контакт А-4 (желтый)

[3] Контакт А-4 (желтый) автомобильного разъема ISO не подсоединен вообще, однако, контакт

А-7 (красный) подсоединен к источнику постоянного электропитания (или оба контакта А-7

(красный) и А-4 (желтый) подсоединены к источнику постоянного электропитания).

Аппарат

Автомобиль

Кабель зажигания (красный)

Кабель аккумулятора (желтый)

Контакт А-7 (желтый)

Подсоедините к источнику питания, который

может включаться и выключаться от ключа

зажигания.
