28
9
Функции тюнера
Диапазон приема
Частота настройки
Номер станции
фиксированной
настройки
Индикатор AUTO
Индикатор ST
Настройка на радиостанцию
1 Нажатием на кнопку [SRC] выберите режим
тюнера. Когда выбран режим тюнера, на дисп-
лее отображается индикатор «TUNER».
2 Нажав кнопку [FM] èëè [AM], выберите частот-
ный диапазон приема.
Каждое нажатие на кнопку FM приводит к пере-
ключению частотного диапазона в следующем
порядке: FM1, FM2 è FM3.
Нажатие на кнопку АМ приводит к выбору ди-
апазона АМ.
3 - Автоматическая настройка
Нажимайте кнопку >>I, чтобы настроиться на
радиостанции в сторону увеличения частоты
настройки. Нажимайте кнопку I<<, чтобы на-
строиться на радиостанции в сторону уменьше-
ния частоты настройки.
- Настройка с использованием станций фикси-
рованной настройки
Чтобы выбрать следующую станцию фиксиро-
ванной настройки, нажмите кнопку >>I. Для
выбора предыдущей станции фиксированной
настройки нажмите кнопку I<<.
ЗАМЕЧАНИЕ
Если на частотах, сохраненных в памяти стан-
ций фиксированной настройки, принимаются
радиостанции, которые не были сохранены во
время длительного путешествия. В таких случа-
ях нажатие на кнопку I<< èëè >>I приводит к
использованию станции фиксированной на-
стройки 1.
- Ручная настройка
Чтобы увеличить частоту настройки на один
шаг, нажмите кнопку >>I. Чтобы уменьшить
частоту настройки на один шаг, нажмите кнопку
I<<.
ЗАМЕЧАНИЕ
- При приеме стереофонических радиостан-
ций загорается индикатор ST.

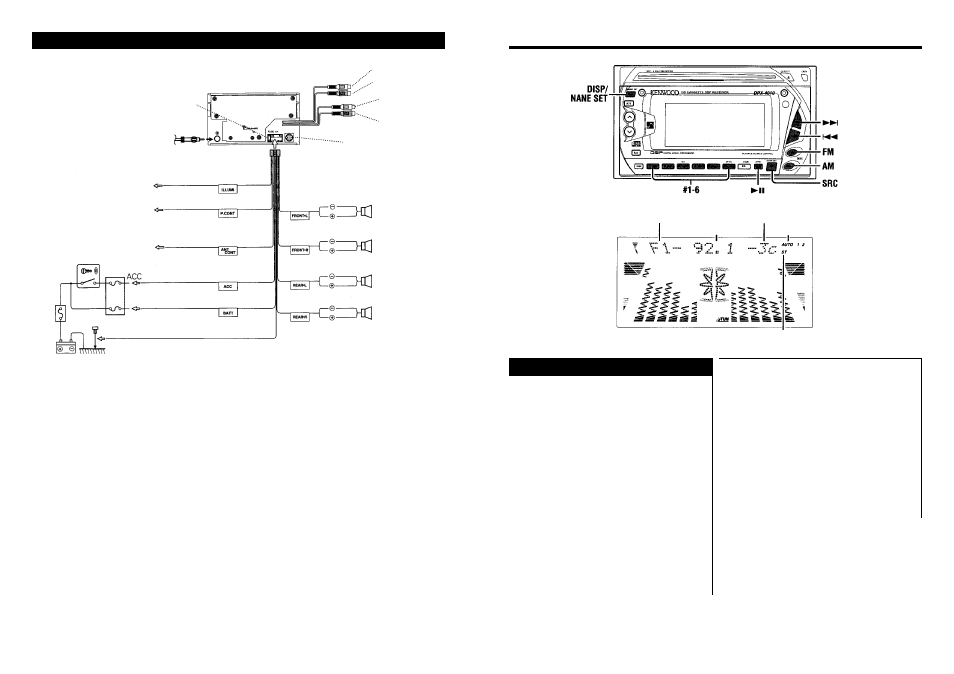

Подключение кабелей к соединительным гнездам
Выход фронтального
левого канала (белый)
Выход фронтального
правого канала (красный)
Незатухающий выход левого
канала (белый)
Тыловой левый выход (белый)
Незатухающий выход правого
канала (красный)
Тыловой правый выход (красный)
К управляющему входу дискового
чейнджера KENWOOD
ЗАМЕЧАНИЕ: Чтобы подключить эти кабели,
обратитесь к соответствующим инструкциям по
эксплуатации.
Предохранитель (10А)
Вход антенны FM/AM
Жгут проводов (принадлежность 13)
Автоматическая подсветка/
провод диммера (оранжевая)
К выключателю фар
Провод управления (синий/белый)
При использовании дополнительного усилителя мощ-
ности подключайте его к этому контакту управления.
Провод управления приводом антенны (синий)
В зависимости от используемой антенны подключайте
либо к управляющему контакту антенны, либо к контакту
питания бустерного усилителя пленочной антенны.
Провод системы зажигания (красный)
Провод аккумулятора (желтый)
Ключ зажигания
Блок
предохрани-
телей
(основной)
Блок предохранителей
Аккумулятор
Провод заземления (черный) (-) (на корпус)
Белый/черный
Белый
Серый/черный
Серый
Зеленый/черный
Зеленый
Фиолетовый/Черный
Фиолетовый
К фронтальной левой АС
К фронтальной правой АС
К тыловой левой АС
К тыловой правой АС
ПРЕДУПРЕЖДЕНИЕ
Если Вы подключите провод системы зажигания (красный) и провод аккумулятора (желтый) к
корпусу автомобиля («земля»), это может привести к короткому замыканию и возникновению огня.
Всегда подключайте эти провода к источнику питания через блок предохранителей.
ПРЕДОСТЕРЕЖЕНИЕ
Если к системе подключаются только две акустические системы, подключайте разъемы либо к
гнездам фронтального канала, либо к гнездам тылового канала (не смешивайте фронтальный и
тыловой каналы). Например, если Вы подключите положительный (+) провод левой акустической
системы к фронтальному выходу, не подключайте отрицательный (-) провод к гнезду тылового
выхода.
