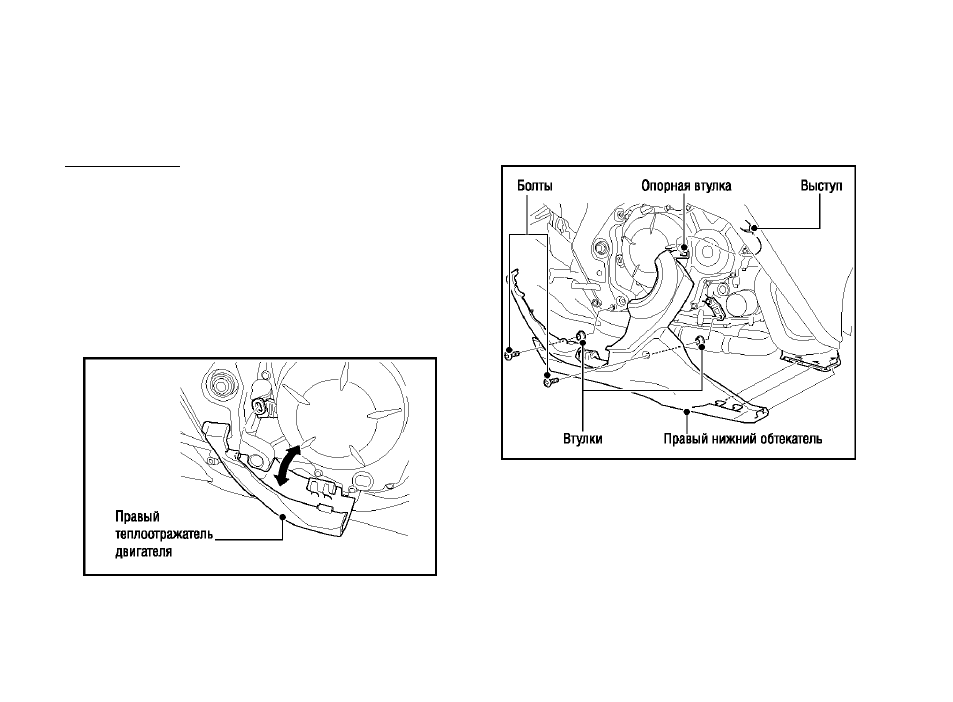

Денонтаж/установка компонентов наружной облицовки ^Правый теплоотражатель двигателл и правый нижний обтекатель
Правый теплоотражатель
двигателя и правый нижний
обтекатель______________________
Для операций с расширительным бачком системы
охлаждения, а также для доступа к номеру двигателя
необходимо предварительно снять правый
теплоотражатель двигателя. Правый нижний обтекатель
снимается при замене масляного фильтра двигателя.
I Снятие
1. Снимите правый теплоотражатель двигателя
2. Снимите болты и втулки.
3. Извлеките выступ из опорной втулки.
4. Снимите правый теплоотражатель двигателя
и правый нижний обтекатель.
I Установка
Произведите сборку в обратной последовательности.
43
